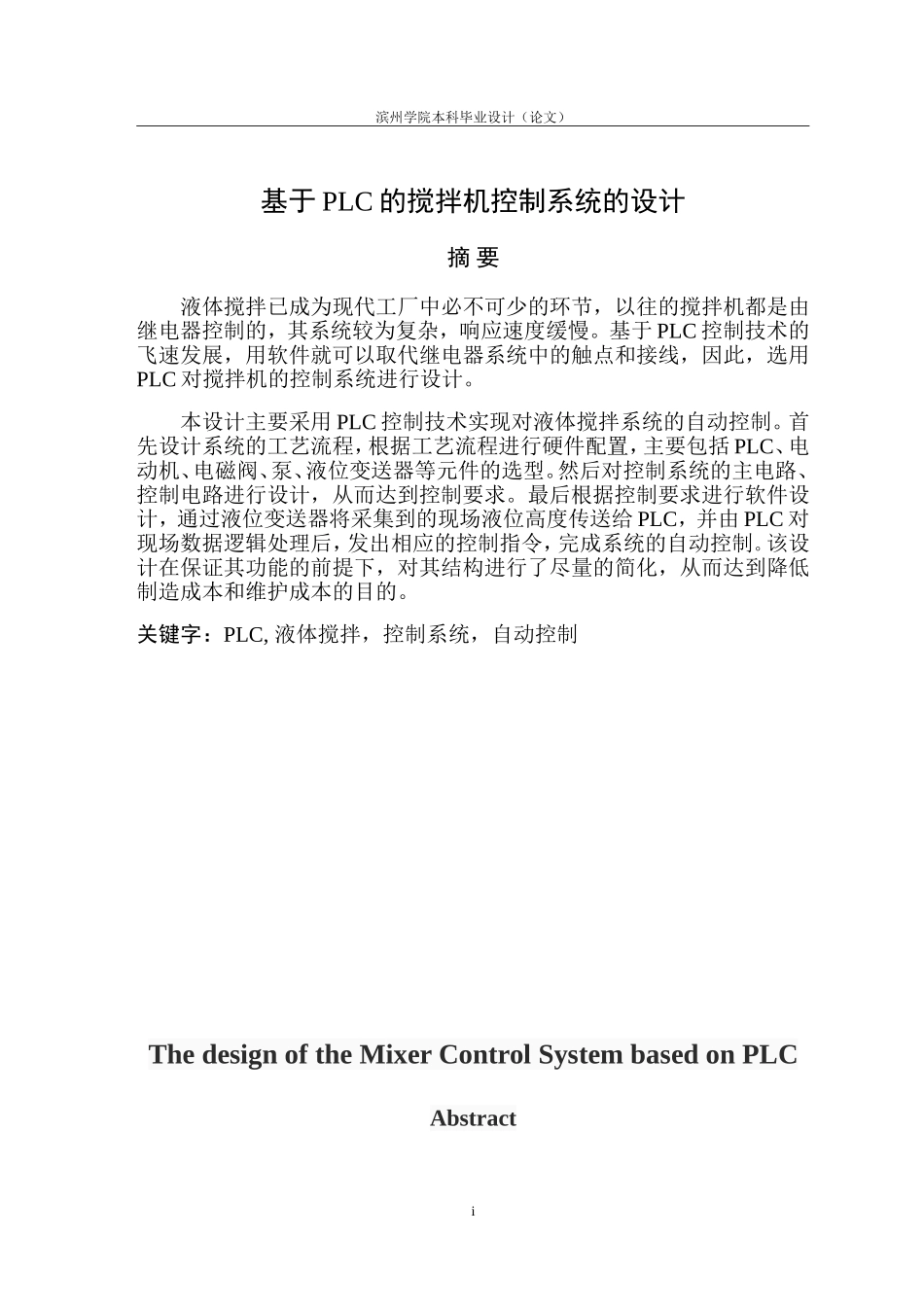

毕业设计（论文）题目基于PLC的搅拌机控制系统的设计系（院）电气工程系专业电气工程与自动化班级2010级4班学生姓名袁树帅学号1014090428指导教师赵娟职称讲师二〇一四年六月二十日独创声明本人郑重声明：所呈交的毕业设计(论文)，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议。据我所知，除文中已经注明引用的内容外，本设计（论文）不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。本声明的法律后果由本人承担。作者签名:二〇一四年月日毕业设计（论文）使用授权声明本人完全了解滨州学院关于收集、保存、使用毕业设计（论文）的规定。本人愿意按照学校要求提交学位论文的印刷本和电子版，同意学校保存学位论文的印刷本和电子版，或采用影印、数字化或其它复制手段保存设计（论文）；同意学校在不以营利为目的的前提下，建立目录检索与阅览服务系统，公布设计（论文）的部分或全部内容，允许他人依法合理使用。（保密论文在解密后遵守此规定）作者签名:二〇一四年月日i滨州学院本科毕业设计（论文）基于PLC的搅拌机控制系统的设计摘要液体搅拌已成为现代工厂中必不可少的环节，以往的搅拌机都是由继电器控制的，其系统较为复杂，响应速度缓慢。基于PLC控制技术的飞速发展，用软件就可以取代继电器系统中的触点和接线，因此，选用PLC对搅拌机的控制系统进行设计。本设计主要采用PLC控制技术实现对液体搅拌系统的自动控制。首先设计系统的工艺流程，根据工艺流程进行硬件配置，主要包括PLC、电动机、电磁阀、泵、液位变送器等元件的选型。然后对控制系统的主电路、控制电路进行设计，从而达到控制要求。最后根据控制要求进行软件设计，通过液位变送器将采集到的现场液位高度传送给PLC，并由PLC对现场数据逻辑处理后，发出相应的控制指令，完成系统的自动控制。该设计在保证其功能的前提下，对其结构进行了尽量的简化，从而达到降低制造成本和维护成本的目的。关键字：PLC,液体搅拌，控制系统，自动控制ThedesignoftheMixerControlSystembasedonPLCAbstractii滨州学院本科毕业设计（论文）Liquidmixinghasbecomeanindispensablepartofthemodernfactories,pastmixeriscontrolledbyrelay,thesystemismorecomplicated,thespeedofresponseisslow.BasedontherapiddevelopmentofPLCcontroltechnology,usingthesoftwarecanreplacethecontactandconnectioninrelaysystem,therefore,thisarticlechoosesPLCtodesignthecontrolsystemofmixer.ThisdesignmainlyusesthePLCcontroltechnologytorealizeautomaticcontrolofliquidmixingsystem.Firstly,designingprocessofthesystemwhichcandeterminethehardwareconfiguration,mainlyincludingPLC,motor,solenoidvalve,pump,liquidleveltransmittercomponentsselection,etc.Thensoastoachievetherequirementsofthecontrol,designingthecontrolsystemofmaincircuit,controlcircuit.Atlast,accordingtothecontrolrequirementsforsoftwaredesign,throughtheliquidleveltransmitterwillbecollectedthewaterheighttransmittedtoPLC,andafterprocessingbyPLCtofielddatalogic,acorrespondingcontrolinstruction,completetheautomaticcontrolsystem.Thedesignunderthepremiseoffunction,trytoachieveaimofloweringcostsmanufacturingandmaintenance,therebysimplifythestructureofsystem.Keywords:PLC,Liquidmixing,Controlsystem,automaticcontrolI滨州学院本科毕业设计（论文）目录第一章绪论.........................................................................................................................11.1设计背景........................................................................................................................11.2研究目的与意义............................................................................................................2第二章搅拌机控制系统总体方案设计..............
