基于PLC的数码显示控制系统设计VIP免费

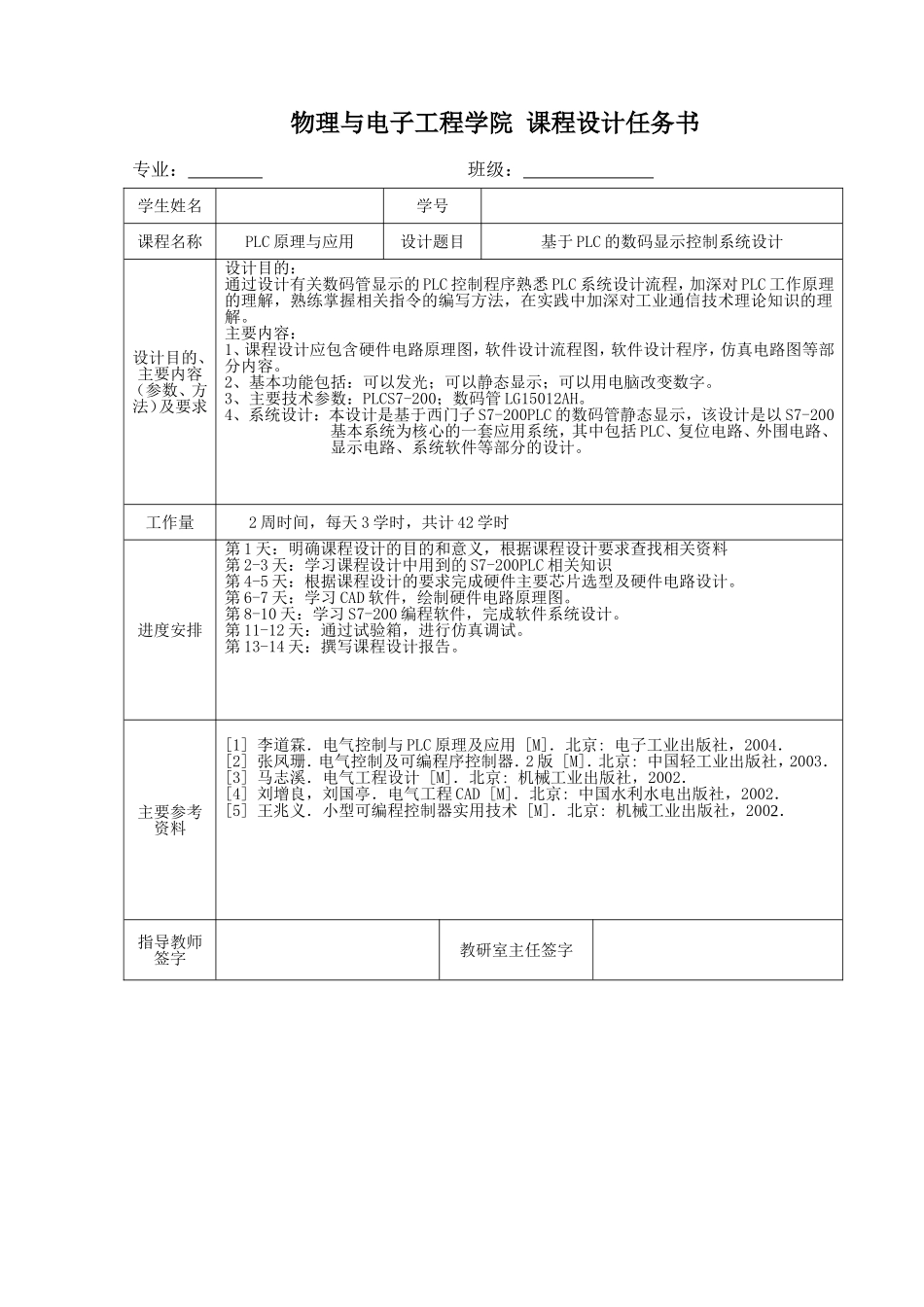

物理与电子工程学院课程设计任务书专业：班级：学生姓名学号课程名称PLC原理与应用设计题目基于PLC的数码显示控制系统设计设计目的、主要内容（参数、方法）及要求设计目的：通过设计有关数码管显示的PLC控制程序熟悉PLC系统设计流程，加深对PLC工作原理的理解，熟练掌握相关指令的编写方法，在实践中加深对工业通信技术理论知识的理解。主要内容：1、课程设计应包含硬件电路原理图，软件设计流程图，软件设计程序，仿真电路图等部分内容。2、基本功能包括：可以发光；可以静态显示；可以用电脑改变数字。3、主要技术参数：PLCS7-200；数码管LG15012AH。4、系统设计：本设计是基于西门子S7-200PLC的数码管静态显示，该设计是以S7-200基本系统为核心的一套应用系统，其中包括PLC、复位电路、外围电路、显示电路、系统软件等部分的设计。工作量2周时间，每天3学时，共计42学时进度安排第1天：明确课程设计的目的和意义，根据课程设计要求查找相关资料第2-3天：学习课程设计中用到的S7-200PLC相关知识第4-5天：根据课程设计的要求完成硬件主要芯片选型及硬件电路设计。第6-7天：学习CAD软件，绘制硬件电路原理图。第8-10天：学习S7-200编程软件，完成软件系统设计。第11-12天：通过试验箱，进行仿真调试。第13-14天：撰写课程设计报告。主要参考资料[1]李道霖．电气控制与PLC原理及应用[M]．北京:电子工业出版社，2004．[2]张凤珊．电气控制及可编程序控制器．2版[M]．北京:中国轻工业出版社，2003．[3]马志溪．电气工程设计[M]．北京:机械工业出版社，2002．[4]刘增良，刘国亭．电气工程CAD[M]．北京:中国水利水电出版社，2002．[5]王兆义．小型可编程控制器实用技术[M]．北京:机械工业出版社，2002．指导教师签字教研室主任签字I物理与电子工程学院2012级本科课程设计摘要随着科学技术的飞速发展,在现代生活中,PLC在交通灯、电梯、抢答器等系统日益得到广泛应用的现状,文章介绍了PLC在数码管显示控制中的应用,并给出其PLC控制系统的接线图和梯形图程序设计。该设计具有可编程性、线路简单、可靠性高等特点,提高了系统的灵活性及可扩展性,实验结果验证了该设计的实用性。关键词：PLC；数码管；梯形图物理与电子工程学院2012级本科课程设计目录1绪论......................................................................................................................11.1概述.................................................................................................................11.2设计过程及工艺要求.....................................................................................11.3设计的重点与难点.........................................................................................12模块简介......................................................................................................22.1系统总体概述.................................................................................................22.2S7-200CPU介绍............................................................................................22.3LED数码管介绍............................................................................................43系统调试......................................................................................................63.1PLC的外部接线与I/O分配..........................................................................63.2功能的介绍.....................................................................................................63.3梯形图.............................................................................................................83.4调试与仿真实物.............................................................................................84心得体会...........................................................
