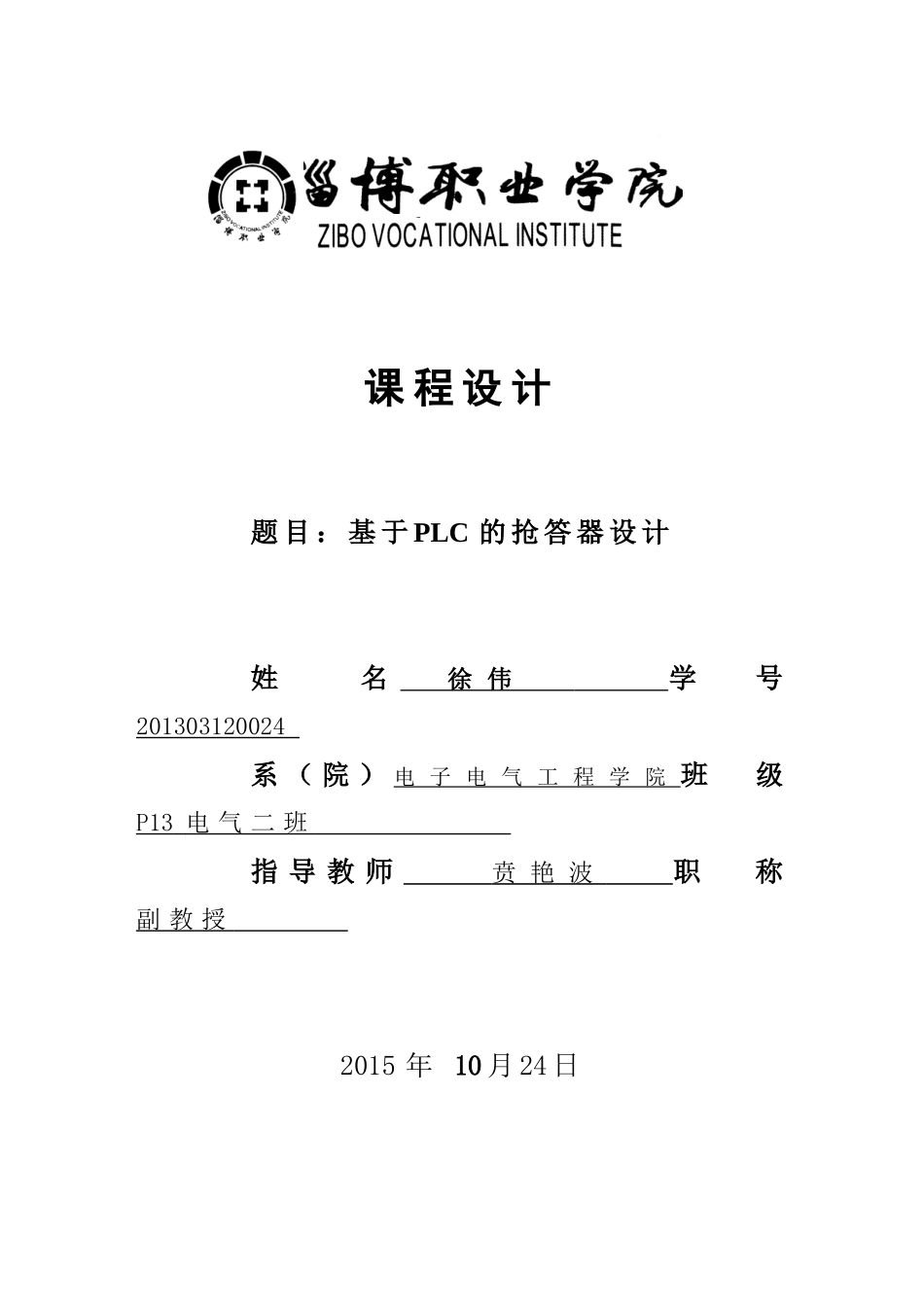

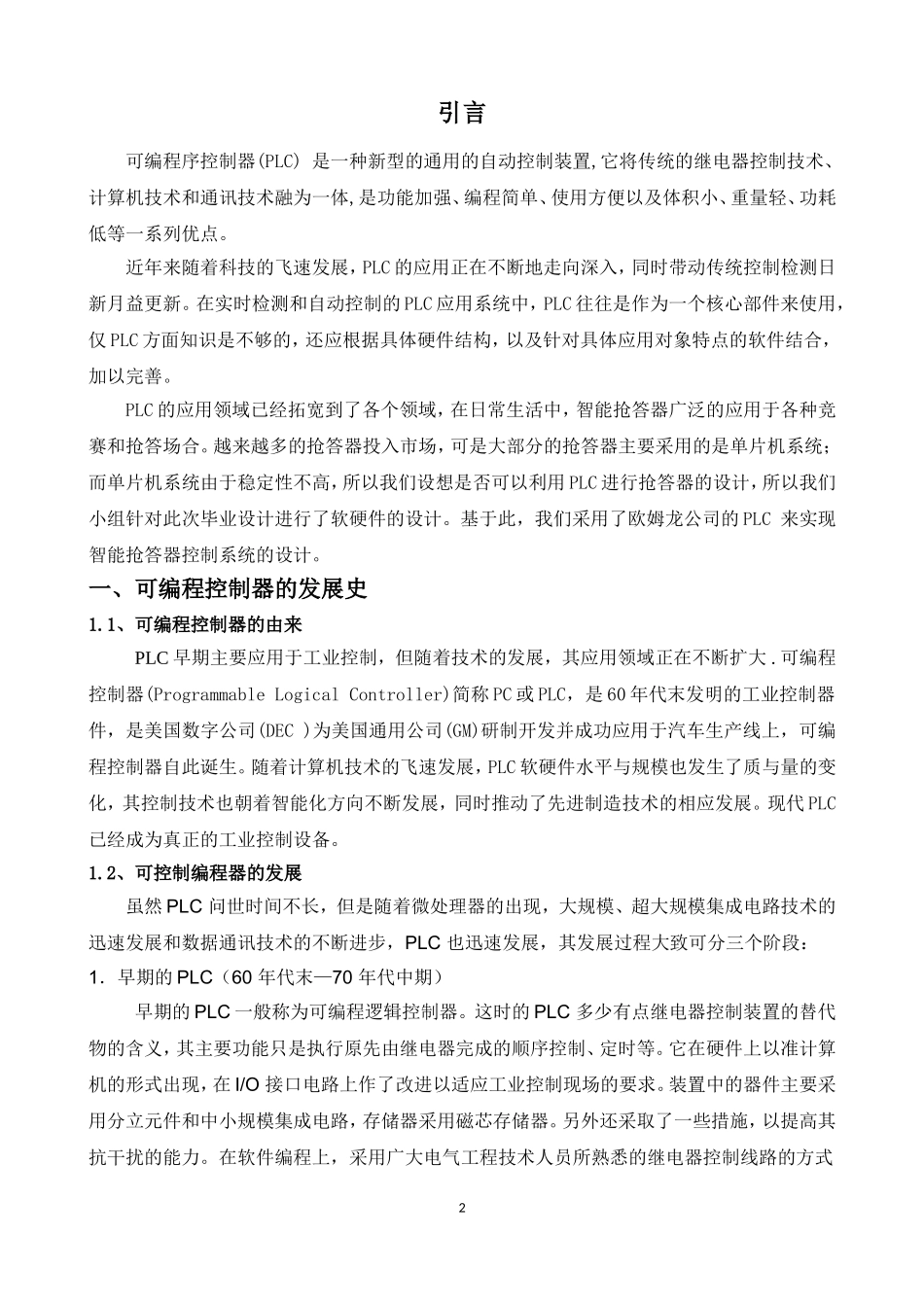

课程设计题目：基于PLC的抢答器设计姓名徐伟学号201303120024系（院）电子电气工程学院班级P13电气二班指导教师贲艳波职称副教授2015年10月24日引言可编程序控制器(PLC)是一种新型的通用的自动控制装置,它将传统的继电器控制技术、计算机技术和通讯技术融为一体,是功能加强、编程简单、使用方便以及体积小、重量轻、功耗低等一系列优点。近年来随着科技的飞速发展，PLC的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。在实时检测和自动控制的PLC应用系统中，PLC往往是作为一个核心部件来使用，仅PLC方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，加以完善。PLC的应用领域已经拓宽到了各个领域，在日常生活中，智能抢答器广泛的应用于各种竞赛和抢答场合。越来越多的抢答器投入市场，可是大部分的抢答器主要采用的是单片机系统；而单片机系统由于稳定性不高，所以我们设想是否可以利用PLC进行抢答器的设计，所以我们小组针对此次毕业设计进行了软硬件的设计。基于此，我们采用了欧姆龙公司的PLC来实现智能抢答器控制系统的设计。一、可编程控制器的发展史1.1、可编程控制器的由来PLC早期主要应用于工业控制，但随着技术的发展，其应用领域正在不断扩大.可编程控制器(ProgrammableLogicalController)简称PC或PLC，是60年代末发明的工业控制器件，是美国数字公司(DEC)为美国通用公司(GM)研制开发并成功应用于汽车生产线上，可编程控制器自此诞生。随着计算机技术的飞速发展，PLC软硬件水平与规模也发生了质与量的变化，其控制技术也朝着智能化方向不断发展，同时推动了先进制造技术的相应发展。现代PLC已经成为真正的工业控制设备。1.2、可控制编程器的发展虽然PLC问世时间不长，但是随着微处理器的出现，大规模、超大规模集成电路技术的迅速发展和数据通讯技术的不断进步，PLC也迅速发展，其发展过程大致可分三个阶段：1．早期的PLC（60年代末—70年代中期）早期的PLC一般称为可编程逻辑控制器。这时的PLC多少有点继电器控制装置的替代物的含义，其主要功能只是执行原先由继电器完成的顺序控制、定时等。它在硬件上以准计算机的形式出现，在I/O接口电路上作了改进以适应工业控制现场的要求。装置中的器件主要采用分立元件和中小规模集成电路，存储器采用磁芯存储器。另外还采取了一些措施，以提高其抗干扰的能力。在软件编程上，采用广大电气工程技术人员所熟悉的继电器控制线路的方式2—梯形图。因此，早期的PLC的性能要优于继电器控制装置，其优点包括简单易懂，便于安装，体积小，能耗低，有故障指使，能重复使用等。其中PLC特有的编程语言—梯形图一直沿用至今。2．中期的PLC（70年代中期—80年代中后期）在70年代微处理器的出现使PLC发生了巨大的变化。美国，日本，德国等一些厂家先后开始采用微处理器作为PLC的中央处理单元（CPU）。这样，使PLC得功能大大增强。在软件方面，除了保持其原有的逻辑运算、计时、计数等功能以外，还增加了算术运算、数据处理和传送、通讯、自诊断等功能。在硬件方面，除了保持其原有的开关模块以外，还增加了模拟量模块、远程I/O模块、各种特殊功能模块。并扩大了存储器的容量，使各种逻辑线圈的数量增加，还提供了一定数量的数据寄存器，使PLC得应用范围得以扩大。3．近期的PLC（80年代中后期至今）进入80年代中、后期，由于超大规模集成电路技术的迅速发展，微处理器的市场价格大幅度下跌，使得各种类型的PLC所采用的微处理器的当次普遍提高。而且，为了进一步提高PLC的处理速度，各制造厂商还纷纷研制开发了专用逻辑处理芯片。这样使得PLC软、硬件功能发生了巨大变化。1.3、可编程控制器的应用自1969年第一台可控编程控制器问世以来，目前可编程控制器已经成为一种最重要、最普及、应用场合最多的工业控制器。PLC所以被广泛应用，是由它的突出特点和优点的性能分不开的，为了满足工业生产对工业控制设备安全可靠的要求，PLC采用了微电子技术，大量的开关动作由无触电的的半导体电路来完成，PLC选用的电子器件一般是工业机，有的甚至是军用机，平均无故障时间很长。PLC具有良好的环境适应性，可...
