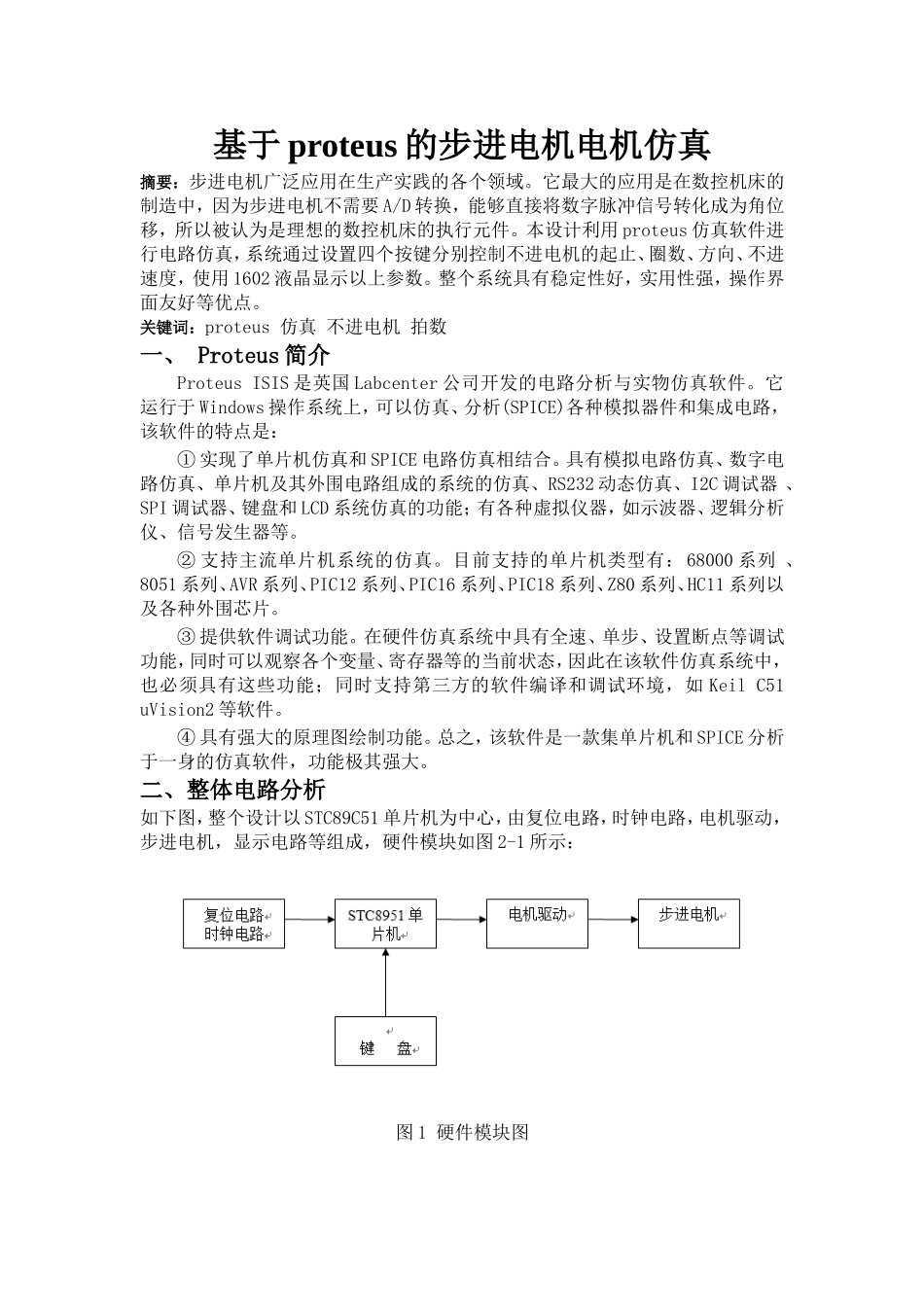

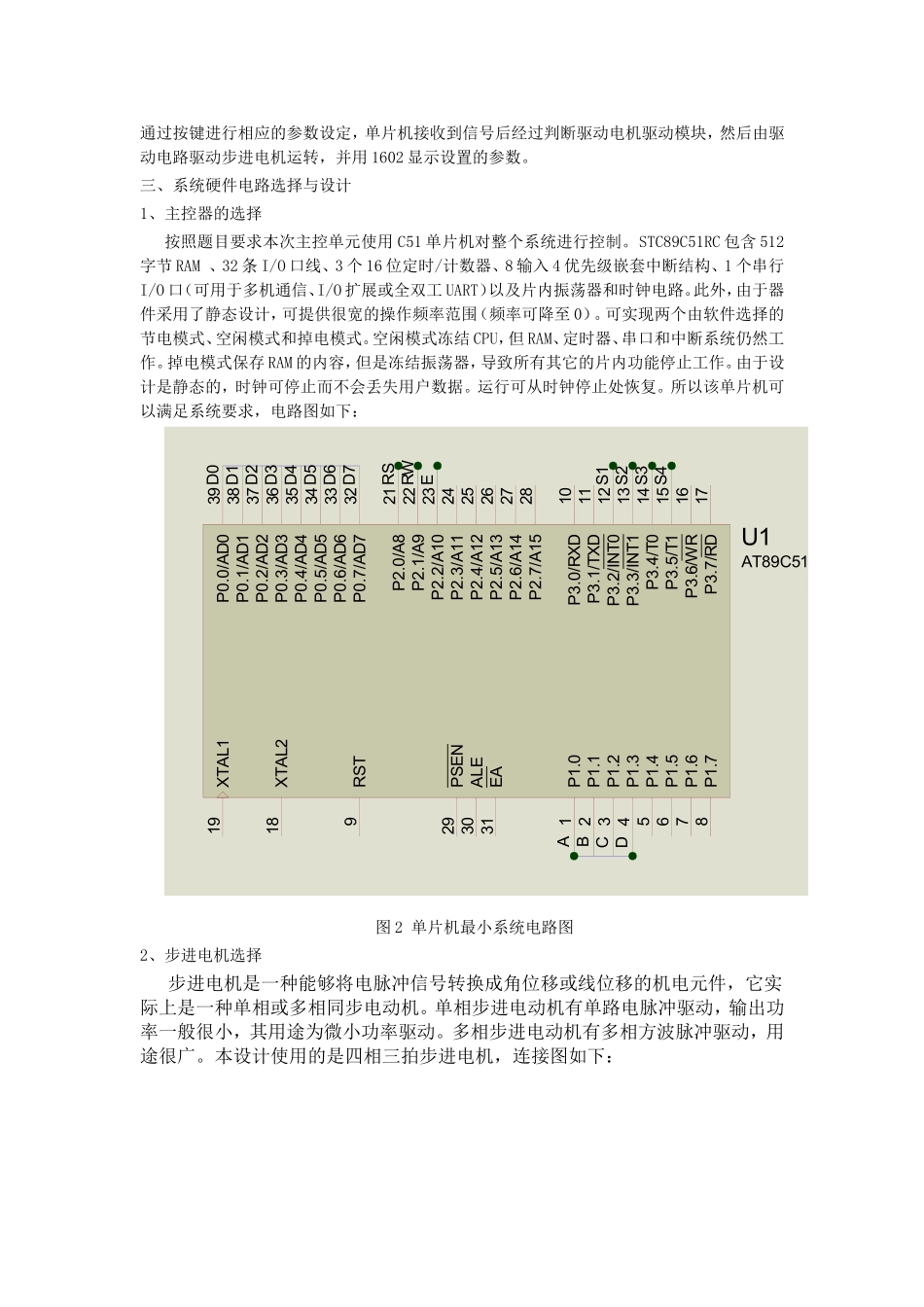

基于proteus的步进电机电机仿真摘要：步进电机广泛应用在生产实践的各个领域。它最大的应用是在数控机床的制造中，因为步进电机不需要A/D转换，能够直接将数字脉冲信号转化成为角位移，所以被认为是理想的数控机床的执行元件。本设计利用proteus仿真软件进行电路仿真，系统通过设置四个按键分别控制不进电机的起止、圈数、方向、不进速度，使用1602液晶显示以上参数。整个系统具有稳定性好，实用性强，操作界面友好等优点。关键词：proteus仿真不进电机拍数一、Proteus简介ProteusISIS是英国Labcenter公司开发的电路分析与实物仿真软件。它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，该软件的特点是：①实现了单片机仿真和SPICE电路仿真相结合。具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。②支持主流单片机系统的仿真。目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。③提供软件调试功能。在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能；同时支持第三方的软件编译和调试环境，如KeilC51uVision2等软件。④具有强大的原理图绘制功能。总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大。二、整体电路分析如下图，整个设计以STC89C51单片机为中心，由复位电路，时钟电路，电机驱动，步进电机，显示电路等组成，硬件模块如图2-1所示：图1硬件模块图通过按键进行相应的参数设定，单片机接收到信号后经过判断驱动电机驱动模块，然后由驱动电路驱动步进电机运转，并用1602显示设置的参数。三、系统硬件电路选择与设计1、主控器的选择按照题目要求本次主控单元使用C51单片机对整个系统进行控制。STC89C51RC包含512字节RAM、32条I/O口线、3个16位定时/计数器、8输入4优先级嵌套中断结构、1个串行I/O口（可用于多机通信、I/O扩展或全双工UART）以及片内振荡器和时钟电路。此外，由于器件采用了静态设计，可提供很宽的操作频率范围（频率可降至0）。可实现两个由软件选择的节电模式、空闲模式和掉电模式。空闲模式冻结CPU，但RAM、定时器、串口和中断系统仍然工作。掉电模式保存RAM的内容，但是冻结振荡器，导致所有其它的片内功能停止工作。由于设计是静态的，时钟可停止而不会丢失用户数据。运行可从时钟停止处恢复。所以该单片机可以满足系统要求，电路图如下：ABCDS1S2S3S4D0D7D1D2D3D4D5D6RSRWEXTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51图2单片机最小系统电路图2、步进电机选择步进电机是一种能够将电脉冲信号转换成角位移或线位移的机电元件，它实际上是一种单相或多相同步电动机。单相步进电动机有单路电脉冲驱动，输出功率一般很小，其用途为微小功率驱动。多相步进电动机有多相方波脉冲驱动，用途很广。本设计使用的是四相三拍步进电机，连接图如下：DABC1B11C162B22C153B33C144B44C135B55C126B66C117B77C10COM9U2ULN2004A+88.8图3步进电机接线图3、驱动电路的选择驱动模块我们使用集成驱动芯片ULN2003，给芯片是高耐压、大电流达林顿管由七个硅NPN达林顿管组成。该电路的特点如下：ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。ULN2003工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V的电压，输出还可以在高负载电流并行运行。1脚输入，16脚输出，你的负载接在VCC与16脚...
