基于PS2的音乐发生器的设计实现VIP免费

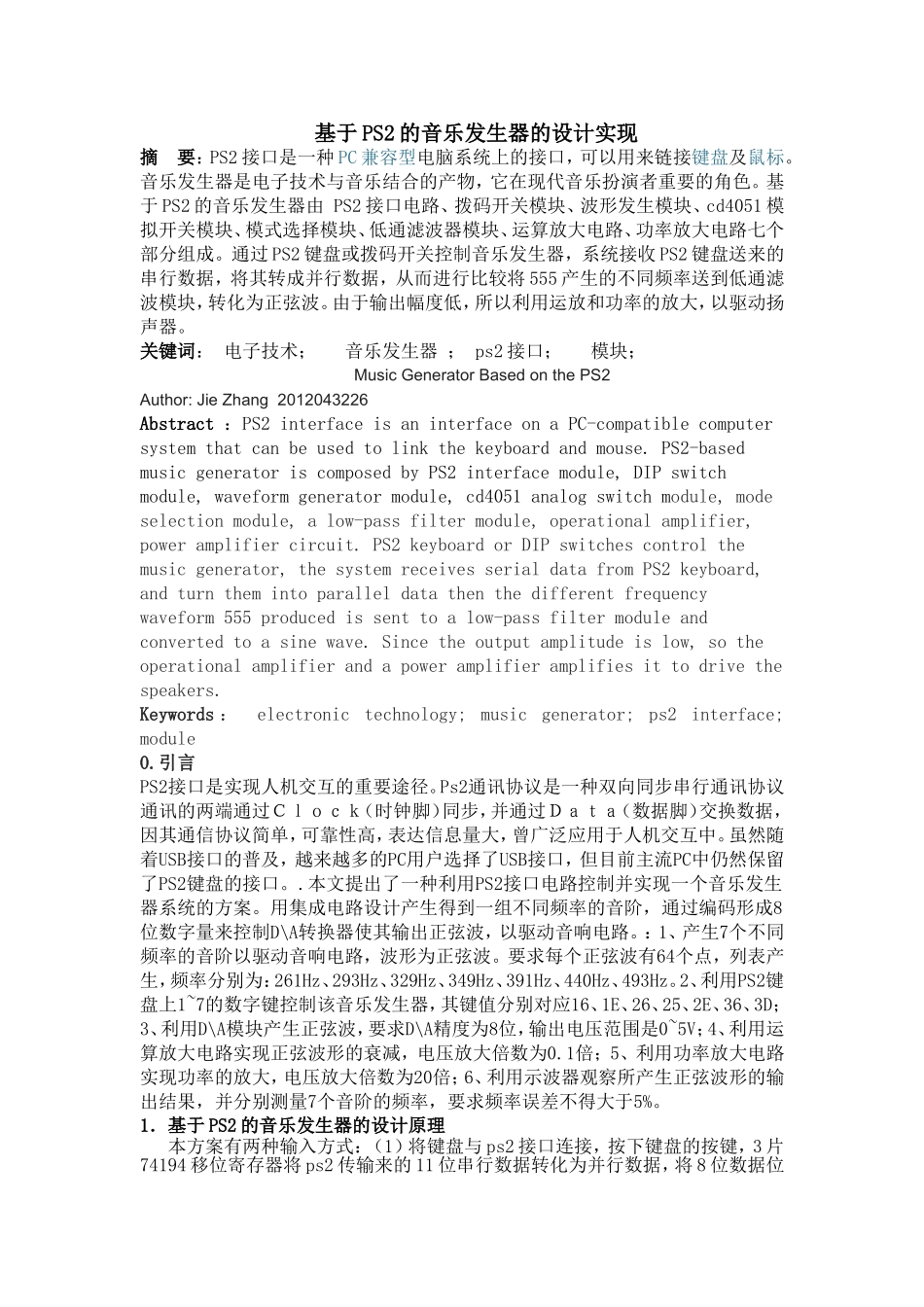

基于PS2的音乐发生器的设计实现摘要：PS2接口是一种PC兼容型电脑系统上的接口，可以用来链接键盘及鼠标。音乐发生器是电子技术与音乐结合的产物，它在现代音乐扮演者重要的角色。基于PS2的音乐发生器由PS2接口电路、拨码开关模块、波形发生模块、cd4051模拟开关模块、模式选择模块、低通滤波器模块、运算放大电路、功率放大电路七个部分组成。通过PS2键盘或拨码开关控制音乐发生器，系统接收PS2键盘送来的串行数据，将其转成并行数据，从而进行比较将555产生的不同频率送到低通滤波模块，转化为正弦波。由于输出幅度低，所以利用运放和功率的放大，以驱动扬声器。关键词：电子技术；音乐发生器；ps2接口；模块；MusicGeneratorBasedonthePS2Author:JieZhang2012043226Abstract：PS2interfaceisaninterfaceonaPC-compatiblecomputersystemthatcanbeusedtolinkthekeyboardandmouse.PS2-basedmusicgeneratoriscomposedbyPS2interfacemodule,DIPswitchmodule,waveformgeneratormodule,cd4051analogswitchmodule,modeselectionmodule,alow-passfiltermodule,operationalamplifier,poweramplifiercircuit.PS2keyboardorDIPswitchescontrolthemusicgenerator,thesystemreceivesserialdatafromPS2keyboard,andturnthemintoparalleldatathenthedifferentfrequencywaveform555producedissenttoalow-passfiltermoduleandconvertedtoasinewave.Sincetheoutputamplitudeislow,sotheoperationalamplifierandapoweramplifieramplifiesittodrivethespeakers.Keywords：electronictechnology;musicgenerator;ps2interface;module0.引言PS2接口是实现人机交互的重要途径。Ps2通讯协议是一种双向同步串行通讯协议通讯的两端通过Ｃｌｏｃｋ（时钟脚）同步，并通过Ｄａｔａ（数据脚）交换数据，因其通信协议简单，可靠性高，表达信息量大，曾广泛应用于人机交互中。虽然随着USB接口的普及，越来越多的PC用户选择了USB接口，但目前主流PC中仍然保留了PS2键盘的接口。.本文提出了一种利用PS2接口电路控制并实现一个音乐发生器系统的方案。用集成电路设计产生得到一组不同频率的音阶，通过编码形成8位数字量来控制D\A转换器使其输出正弦波，以驱动音响电路。：1、产生7个不同频率的音阶以驱动音响电路，波形为正弦波。要求每个正弦波有64个点，列表产生，频率分别为：261Hz、293Hz、329Hz、349Hz、391Hz、440Hz、493Hz。2、利用PS2键盘上1~7的数字键控制该音乐发生器，其键值分别对应16、1E、26、25、2E、36、3D；3、利用D\A模块产生正弦波，要求D\A精度为8位，输出电压范围是0~5V；4、利用运算放大电路实现正弦波形的衰减，电压放大倍数为0.1倍；5、利用功率放大电路实现功率的放大，电压放大倍数为20倍；6、利用示波器观察所产生正弦波形的输出结果，并分别测量7个音阶的频率，要求频率误差不得大于5%。1．基于PS2的音乐发生器的设计原理本方案有两种输入方式：（1）将键盘与ps2接口连接，按下键盘的按键，3片74194移位寄存器将ps2传输来的11位串行数据转化为并行数据，将8位数据位的低3位送入单8通道数字控住模拟电子开关cd4051。（2）利用拨码开关模块，拨开8位拨码开关前七位中的一位，通过优先编码器74147编码后，将三位数据送入单8通道数字控住模拟电子开关cd4051。这两种输入方式的选择过程由模式选择模块中的74244来实现。cd4051选择7个不同阻值的电阻中的一路作为555接成的多谐振荡器中的R2，从而产生7个不同频率的方波。经5阶RC滤波器滤波后，方波变为7个不同频率的正弦波，经过运算放大电路和功率放大电路后，驱动扬声器产生7个不同频率的音阶。图1系统方框图1此方案采用键盘或拨码开关控制电路，灵活性强。足以满足本选题的技术指标要求，而且硬件电路结构简单，易于实现。2.各个模块设计2.1拨码开关模块拨码开关模块由部分构成，第一部分是一个8位拨码开关，另一部分是7414710-4优先编码器，将输入数字转化为BCD反码.优先编码器74147是低电平有效故接成下图的形式，使对应拨码开关闭合时为低电平，断开时为高电平。如果有多个输入端为“0”，则以编号最大的输入端为准，故要将“8”和“9”输...
