基于PT100的温度测量系统VIP免费

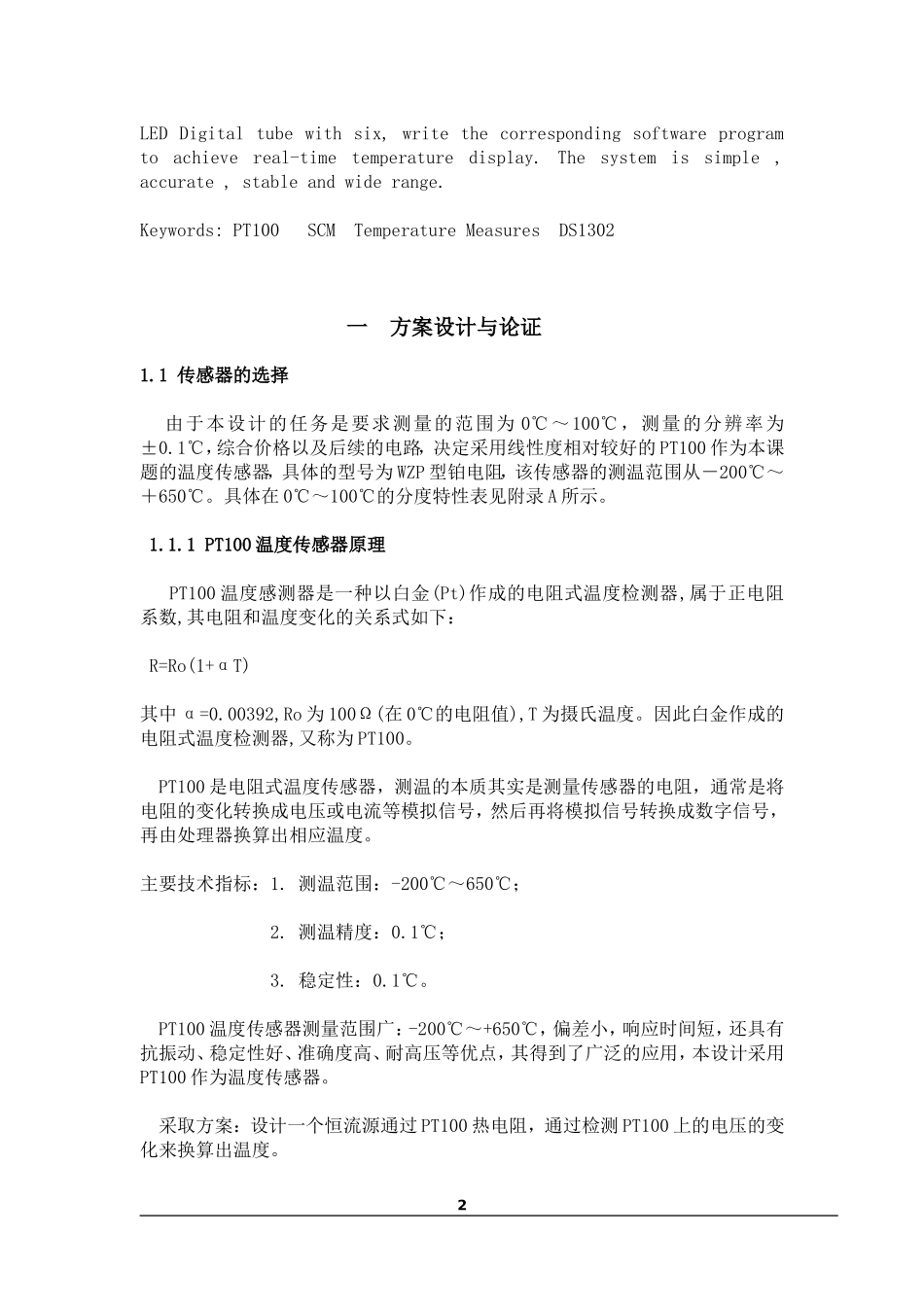

1前言传感器技术在信息采集、信息传输和信息处理中，属于前沿尖端产品，尤其是温度传感器技术，在各个领域广泛应用，比如在工农业生产中需要实时测量温度等等。因此研究温度的测量方法和装置具有重要的意义。为了提高对传感器的认识和了解，尤其是对温度传感器的深入研究以及其用法与用途，基于实用、广泛和典型的原则而设计了本系统。本文利用单片机结合温度传感器技术而开发设计了这一温度测量系统。文中将传感器理论与单片机实际应用有机结合，详细地讲述了利用热电阻作为温度传感器来测量实时的温度，以及实现热电转换的原理过程。本设计应用性比较强，设计系统可以作为温度测量显示系统，如果稍微改装可以做热水器温度调节系统、生产温度监控系统等等。本课题主要任务是完成环境性强等优点。课程设计任务本设计系统包括温度传感器，信号放大电路，A/D转换模块，时钟模块，数据处理与控制模块，温度、时间显示模块六个部分。文中对每个部分功能、实现过程作了详细介绍。整个系统的核心是进行温度测量与显示，完成了课题所有要求。摘要：本文采用AT89S51单片机，TLC2543A/D转换器，DS1302时钟芯片，AD620放大器铂电阻PT100及8位数码管组成系统，编写了相应的软件程序,使其实现温度的实时显示。该系统的特点是：使用简便；测量精确、稳定、可靠；测量范围大；使用对象广。关键词：PT100单片机温度测量DS1302Abstract：ThesystemcontainsSCM(AT89S51),analogtodigitalconvertdepartment(TLC2543),DS1302chip,AD620amplifier,PT100platinum,2LEDDigitaltubewithsix,writethecorrespondingsoftwareprogramtoachievereal-timetemperaturedisplay.Thesystemissimple,accurate,stableandwiderange.Keywords:PT100SCMTemperatureMeasuresDS1302一方案设计与论证1.1传感器的选择由于本设计的任务是要求测量的范围为0℃～100℃，测量的分辨率为±0.1℃，综合价格以及后续的电路，决定采用线性度相对较好的PT100作为本课题的温度传感器，具体的型号为WZP型铂电阻，该传感器的测温范围从－200℃～＋650℃。具体在0℃～100℃的分度特性表见附录A所示。1.1.1PT100温度传感器原理PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度。因此白金作成的电阻式温度检测器,又称为PT100。PT100是电阻式温度传感器，测温的本质其实是测量传感器的电阻，通常是将电阻的变化转换成电压或电流等模拟信号，然后再将模拟信号转换成数字信号，再由处理器换算出相应温度。主要技术指标：1.测温范围：-200℃～650℃；2.测温精度：0.1℃；3.稳定性：0.1℃。PT100温度传感器测量范围广：-200℃～+650℃，偏差小，响应时间短，还具有抗振动、稳定性好、准确度高、耐高压等优点，其得到了广泛的应用，本设计采用PT100作为温度传感器。采取方案：设计一个恒流源通过PT100热电阻，通过检测PT100上的电压的变化来换算出温度。31.2系统的工作原理测温的模拟电路是把当前PT100热电阻传感器的电阻值，转换为容易测量的电压值，经过放大器放大信号后送给A/D转换器把模拟电压转为数字信号后传给单片机AT89S51，单片机再根据公式换算把测量得的温度传感器的电阻值转换为温度值，并将数据送出到数码管进行显示。另外，外接一个时钟芯片DS1302产生时钟信号送入到单片机中进行处理控制，并将时间显示出来，以实现温度的实时监控。图1.2.1系统结构框图二硬件设计2.1PT100传感器方案设计Pt100是电阻式温度传感器，测温的本质其实是测量传感器的电阻，通常是将电阻的变化转换成电压或电流等模拟信号，然后再将模拟信号转换成数字信号，再由处理器换算出相应温度。采用Pt100测量温度一般有两种方案：方案一：设计一个恒流源通过Pt100热电阻，通过检测Pt100上电压的变化来换算出温度。方案二：采用惠斯顿电桥，电桥的四个电阻中三个是恒定的，另一个用Pt100热电阻，当Pt100电阻值变化时，测试端产生一个电势差，由此电势差换算出温度。两种方案的区别只在于信号获取电路的不同，其原理上基本一致。42.2信号调理电...
