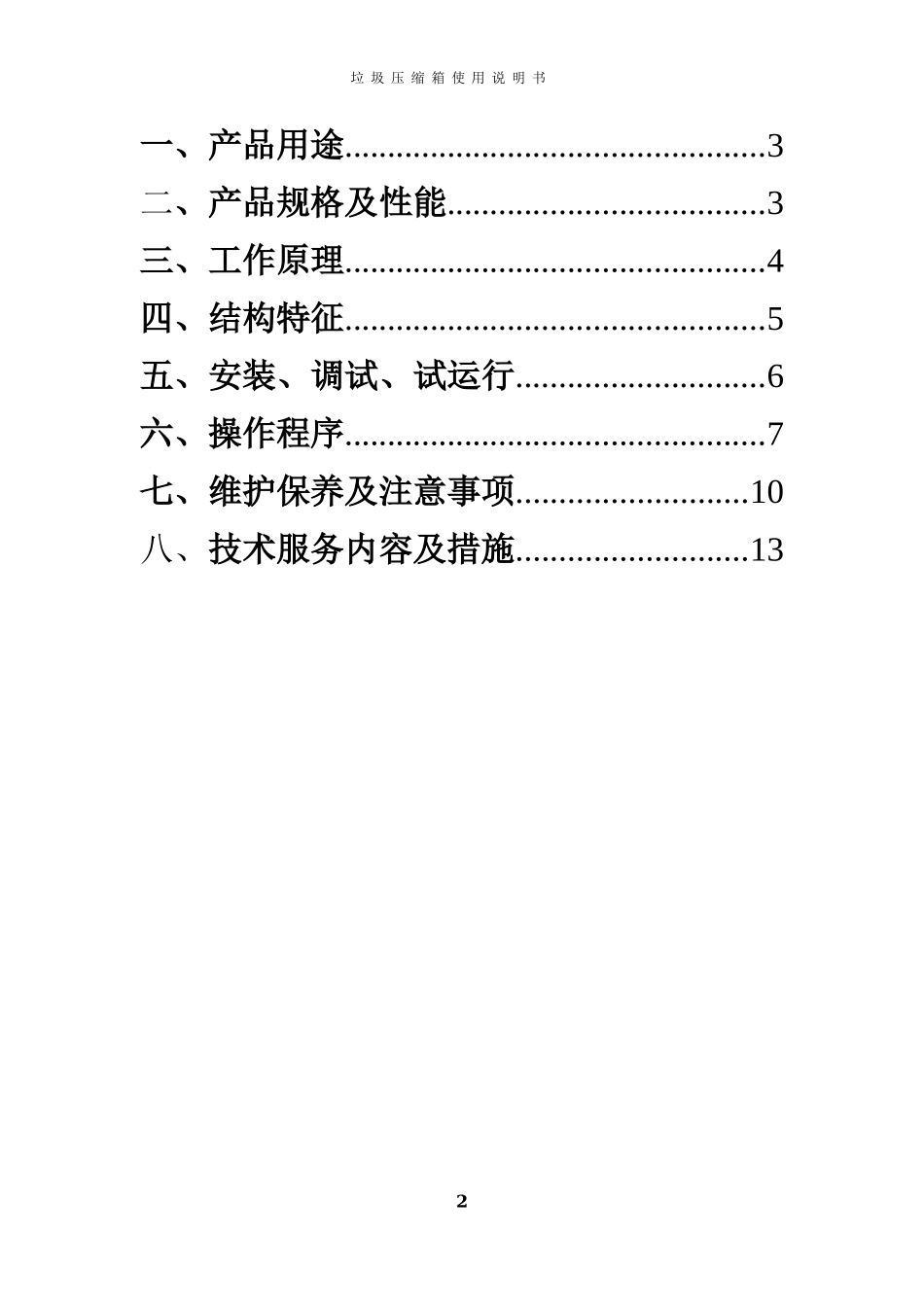

垃圾压缩箱使用说明书目录垃圾压缩箱使用说明书一、产品用途.................................................3二、产品规格及性能.....................................3三、工作原理.................................................4四、结构特征.................................................5五、安装、调试、试运行.............................6六、操作程序.................................................7七、维护保养及注意事项...........................10八、技术服务内容及措施...........................132垃圾压缩箱使用说明书一、产品用途BYJ00YSJ垃圾压缩机主要适用于城市一定区域内生活垃圾收集的中小型垃圾压缩转运站，与专用垃圾集装箱和车厢可卸式垃圾车配合使用，对城市一定区域内居民生活垃圾进行压缩，缩小垃圾体积排出水分装入密闭的垃圾集装箱体内，解决了城市居民生活垃圾收集后较为松散、体积大、易散落造成二次污染的等方面的问题，实现城市生活垃圾收运的“自动化、压缩化、密闭化”，减轻环卫工人的劳动强度，提高垃圾收运效率，有效改善居民生活环境。二、产品规格及性能BYJ00YSJ型垃圾压缩机日处理垃圾受收集车辆数量、运距等诸多因素的影响，一般日处理能力在80-150吨，服务人口最多可达20万人。垃圾压缩机主要由压缩机机体一台、箱体易位机构一套、、开闭门机构一套、垃圾箱两只、垃圾箱底座板、垃圾箱体锁紧机构、液压系统、电器控制系统等几大部分构成。3垃圾压缩箱使用说明书主要技术规格和性能指标：序号项目参数1填料腔容积（m3）3．22长*宽*高（mm）2300×1800×13003系统工作压力（Mpa）164压头最大推力（t）305推板头行程（mm）15756每压缩循环工作时间（S）357每时处理量（m3/h）808电机功率(Kw)15+2.59垃圾箱容积（m3）10~1610垃圾箱吊架移位速度M/s1011电源电压380V、50HZ12压缩腔上口尺寸1225*1680134垃圾压缩箱使用说明书三、工作原理压缩机位于地坑内，拉臂车将垃圾箱卸在轨道板上，箱体吊机把垃圾箱起移动并放置在地坑内，工作开始时垃圾压缩机与垃圾箱对接，锁紧装置把垃圾箱和压缩机锁紧，闸门提升机构将垃圾箱闸门打开，城市居民的生活垃圾由工人上门或到小区进行收集，用人力车或小型机动车运到垃圾压缩站，将收集来的垃圾倒入压缩机压缩腔，压缩机压缩推板启动，把压缩腔内垃圾压入垃圾集装箱，收集车不断将收集来的垃圾倒入翻料斗内，压缩推板则不断地将垃圾压入垃圾集装箱内，直到垃圾箱被装满。压缩机将闸门关闭，锁紧装置打开，垃圾箱与压缩机分离，吊机将垃圾箱吊起放在轨道上，拉臂车将垃圾箱运走，箱体吊机将空垃圾箱进地坑内与压缩机锁紧，压缩机。四、结构特征1.结构采用模块化设计，各部件经计算机进行受力分析，整体机构简单、布局合理。2.压缩机在地坑内垃圾可以直接倾倒，既适合小型机动车倾倒垃圾又适合人力车倾倒垃圾。3.箱体吊机移位系统采用液压马达驱动机体移位运行平稳。5垃圾压缩箱使用说明书4.推板采用斜型滑块结构，有效保证机体与推板紧密结合，推板运行平稳，滑块采用含油尼龙减少了磨损，延长使用寿命。5.推板采用双油缸推动，减少占地面积。6.垃圾箱与压缩机锁紧方式结构合理。7.液压系统采用了集成元件，结构紧凑、灵活、可靠。液压泵采用双联泵，两种压力、三种流量可根据需要转换。8.电器控制系统选用进口元器件，PLC可编程序控制，自动化程度高，提高系统的稳定性。9.垃圾箱设有水分离装置，采取密封结构设计保证运输过程中污水不会外泄。10.压缩腔采用不锈钢焊接而成，其他结构件全部进行有效的防腐处理，严格有关防腐涂装标准喷漆涂装。五、安装、调试、试运行1.根据平面布置图确定垃圾箱位置，调整确定安装垃圾箱体座板，定位后打膨胀螺丝固定连接板将连接板与箱底板焊牢。。2.根据平面布置图确定垃圾箱位置和建筑基础图按指定位置安装机体移位轨道，调整水平及高度使垃圾箱与机体对接合适，并与基础预埋铁有效连接固定。6垃圾压缩箱使用说明书3.安装吊机架、吊机吊钩及油缸、油缸管路。4.安装连接电器线路及液压管路，认真检查连接是否正确。5.检查液压管路、液压阀...
