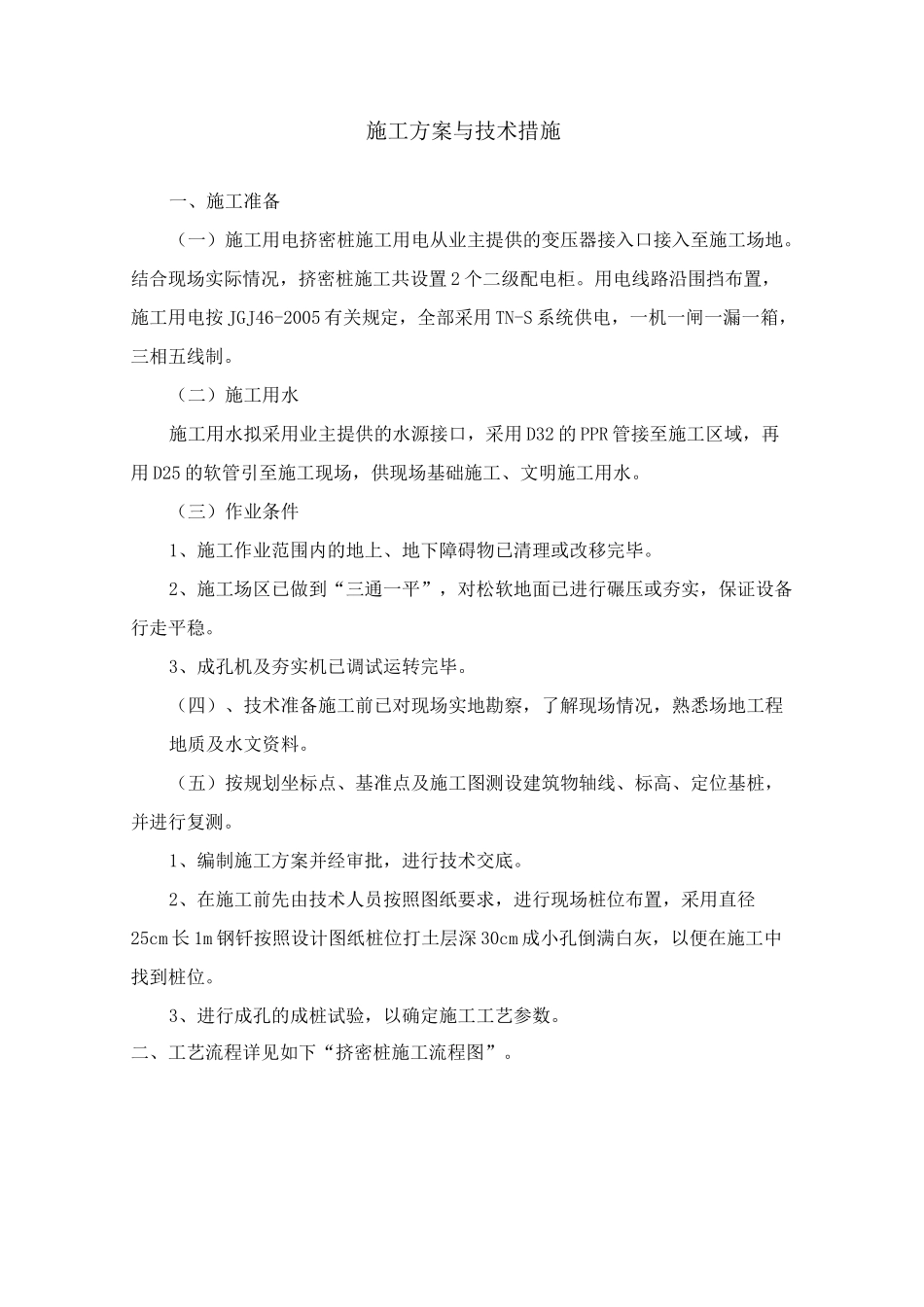

施工方案与技术措施一、施工准备（一）施工用电挤密桩施工用电从业主提供的变压器接入口接入至施工场地。结合现场实际情况，挤密桩施工共设置2个二级配电柜。用电线路沿围挡布置，施工用电按JGJ46-2005有关规定，全部采用TN-S系统供电，一机一闸一漏一箱，三相五线制。（二）施工用水施工用水拟采用业主提供的水源接口，采用D32的PPR管接至施工区域，再用D25的软管引至施工现场，供现场基础施工、文明施工用水。（三）作业条件1、施工作业范围内的地上、地下障碍物已清理或改移完毕。2、施工场区已做到“三通一平”，对松软地面已进行碾压或夯实，保证设备行走平稳。3、成孔机及夯实机已调试运转完毕。（四）、技术准备施工前已对现场实地勘察，了解现场情况，熟悉场地工程地质及水文资料。（五）按规划坐标点、基准点及施工图测设建筑物轴线、标高、定位基桩，并进行复测。1、编制施工方案并经审批，进行技术交底。2、在施工前先由技术人员按照图纸要求，进行现场桩位布置，采用直径25cm长1m钢钎按照设计图纸桩位打土层深30cm成小孔倒满白灰，以便在施工中找到桩位。3、进行成孔的成桩试验，以确定施工工艺参数。二、工艺流程详见如下“挤密桩施工流程图”。挤密桩施工流程图三、施工方法(一)施工准备(1)材料准备素土：本工程使用基坑开挖的土方，基坑开挖发现有机物含量超过5%垃圾土应及时清理，使用满足要求的素土。开挖土方量不能满足使用用土量时，采购进场的素土质量满足挤密桩施工对土质的要求，不合格的素土不得进入现场使用。水泥：本工程用的水泥采用袋装P.O32.5R复合硅酸盐水泥，进场水泥有产品合格证、出厂检验报告等证明材料。进场水泥按照同一厂家、同一等级、同一批号且连续进场不超过200t每一批次送检，检测合格后方可投入使用。(2)机具准备1)成孔机具：柴油履带打桩机2）夯实机具：高架夯实机，夹杆式带料斗并自带自动输送皮带夯填锤或偏心轮夹杆式夯填机；3）拌土机具：筛土机2台、50型装载机2台；4）工具：铁锹、盖板等（3）现场准备施工现场采用机械开挖至桩顶标高以上0.5m，再采用人工对施工工作面进行整平后进行挤密桩施工。场地平整后，对施工控制点进行复核，复核结果合格后，对桩轴线控制桩及水准点桩设置并复核。根据基础平面布置图及桩位图，通过坐标控制点，确定出每个施工桩位点,并做好标识（小石灰柱），经检验无误后，再进行施工，并做好记录。桩孔中心点的偏差应为桩距设计值的±5%。桩管上每50cm做尺寸标识，标示应明显牢固，沉桩机组装就位后，让桩管自然垂直，准确对准桩位点，打孔前用吊锤或水准尺校正桩管垂直度。沉桩机就位后，机身保持平稳，在施工过程中机架不应发生位移或倾斜。（二）成孔素土、水泥土挤密桩采用沉管法施工，施工前先对桩进行编号，调整和检查机械后开始成孔，此时要注意桩位的偏差。根据现场情况，宜从里（或中间）向外间隔1~2孔进行，采取分段施工。以确保桩间的挤密效果。成孔施工顺序宜按间隔法进行如图所示，施工顺序为：①一②一③一④。成?I施K巴工急①■③①■③Xs£桩机安装就位后，使其平整稳固，然后吊起桩管，对准桩位，使桩管、桩尖、桩锤于同一锤线上，桩孔中心点的偏差应为桩径的土40%。柴油打桩机将桩管打入土中至设计深度后，慢慢拔出桩管，在图中形成桩孔。在成孔过程中，发现桩倾斜，应随时调整，确保成孔垂直度。其垂直度不宜大于1%。成孔后孔底夯实、夯平，夯实次数不少于8击，成孔后进行孔中心位移、垂直度、孔径、孔深检查，合格后进行下道工序施工或用盖板盖住孔口防止杂物落入。如偏差值过大，需重新按回填夯实—定位—钻孔—检查—下道工序顺序进行。沉孔注意事项：①桩管上设置醒目牢固的尺度标志，沉管过程中注意桩管的垂直度和贯入速度，发现反常现象及时分析原因并进行处理。②桩管沉入设计深度后应及时拔出，不宜在土中搁置较长时间，以免摩阻力增大后拔管困难。③拔管成孔后，由专人检查桩孔的质量，观测孔径、深度是否符合要求，如发现缩孔、回淤等情况，可用洛阳铲扩桩至设计值，如情况严重甚至无法成孔时在局部地段可采用桩管内灌入砂砾的方法成孔。④如地基土质与勘查资料不符，应...
