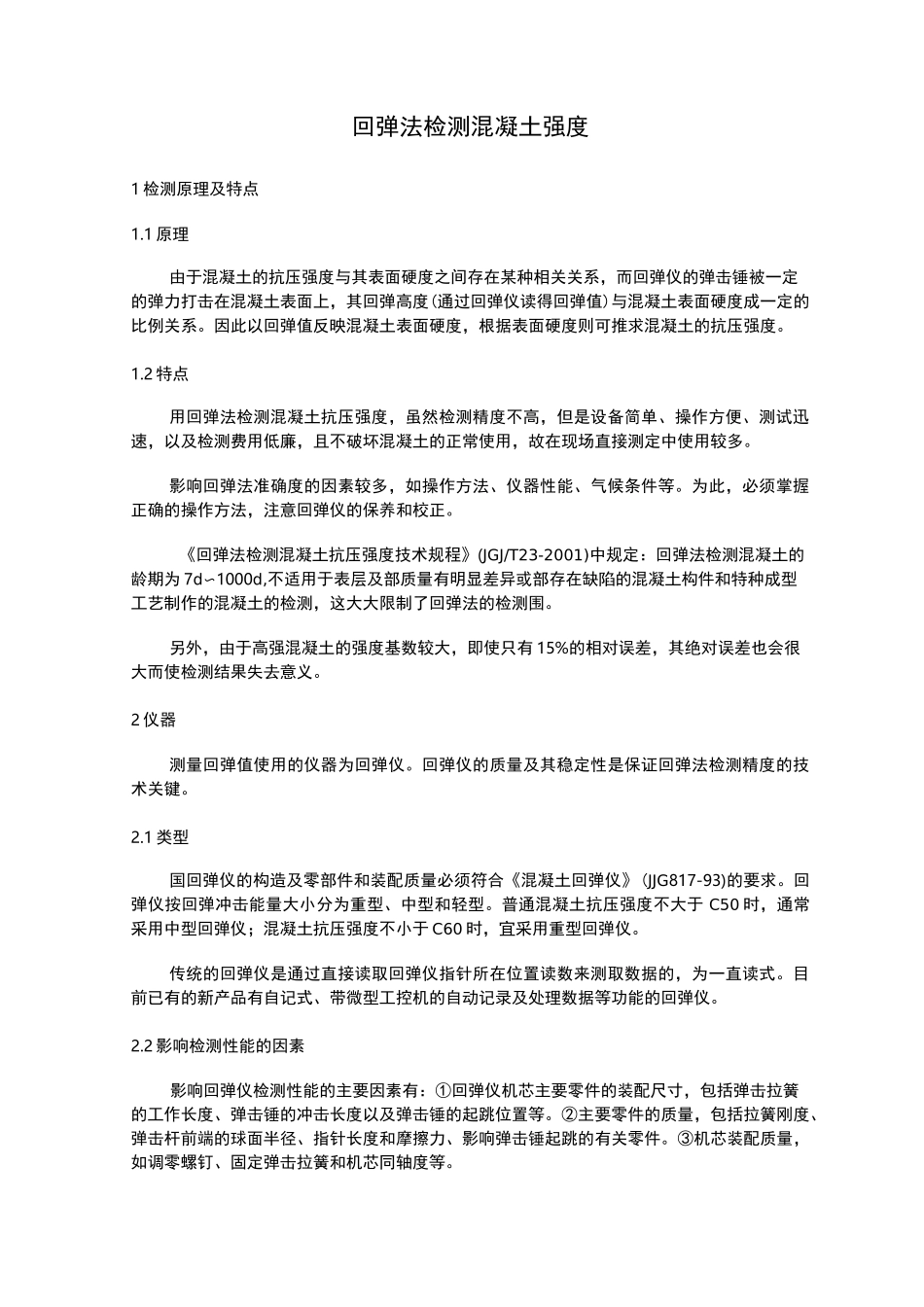

回弹法检测混凝土强度1检测原理及特点1.1原理由于混凝土的抗压强度与其表面硬度之间存在某种相关关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度(通过回弹仪读得回弹值)与混凝土表面硬度成一定的比例关系。因此以回弹值反映混凝土表面硬度，根据表面硬度则可推求混凝土的抗压强度。1.2特点用回弹法检测混凝土抗压强度，虽然检测精度不高，但是设备简单、操作方便、测试迅速，以及检测费用低廉，且不破坏混凝土的正常使用，故在现场直接测定中使用较多。影响回弹法准确度的因素较多，如操作方法、仪器性能、气候条件等。为此，必须掌握正确的操作方法，注意回弹仪的保养和校正。《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2001)中规定：回弹法检测混凝土的龄期为7d〜1000d,不适用于表层及部质量有明显差异或部存在缺陷的混凝土构件和特种成型工艺制作的混凝土的检测，这大大限制了回弹法的检测围。另外，由于高强混凝土的强度基数较大，即使只有15%的相对误差，其绝对误差也会很大而使检测结果失去意义。2仪器测量回弹值使用的仪器为回弹仪。回弹仪的质量及其稳定性是保证回弹法检测精度的技术关键。2.1类型国回弹仪的构造及零部件和装配质量必须符合《混凝土回弹仪》(JJG817-93)的要求。回弹仪按回弹冲击能量大小分为重型、中型和轻型。普通混凝土抗压强度不大于C50时，通常采用中型回弹仪；混凝土抗压强度不小于C60时，宜采用重型回弹仪。传统的回弹仪是通过直接读取回弹仪指针所在位置读数来测取数据的，为一直读式。目前已有的新产品有自记式、带微型工控机的自动记录及处理数据等功能的回弹仪。2.2影响检测性能的因素影响回弹仪检测性能的主要因素有：①回弹仪机芯主要零件的装配尺寸，包括弹击拉簧的工作长度、弹击锤的冲击长度以及弹击锤的起跳位置等。②主要零件的质量，包括拉簧刚度、弹击杆前端的球面半径、指针长度和摩擦力、影响弹击锤起跳的有关零件。③机芯装配质量，如调零螺钉、固定弹击拉簧和机芯同轴度等。2.3钢砧率定作用我国传统的回弹仪率定方法是：在符合标准的钢砧上，将仪器垂直向下率定。由上述影响回弹仪检测性能的主要因素可知，仅以钢砧率作为检验合格与否往往是欠妥的。只有在仪器3个装配尺寸和主要零件质量合格的前提下，钢砧率定值才能够作为检验合格与否的一项标准。3检测强度值的影响因素回弹法是根据混凝土结构表面约6mm厚度围的弹塑性能，间接推定混凝土的表面强度，并把构件竖向侧面的混凝土表面强度与部看作一致。因此，混凝土构件的表面状态直接影响推定值的准确性和合理性。3.1原材料3.1.1水泥水泥品种对回弹法测强的影响，还存在争议。一种观点认为，只要考虑了碳化深度的影响，可以不考虑水泥品种的影响。3.1.2集料已有的研究表明，只要普通混凝土用细集料的品种和粒径符合《普通混凝土用砂质量标准及检验方法》（JGJ52）的规定，对回弹法测强的影响不显著。3.1.3粗集料目前，人们对粗集料品种的影响还没有一致的认识。一般在制订地方测强曲线时，结合具体情况予以考虑。3.2外加剂在普通混凝土中，外加剂对回弹法测强的影响不显著。掺有外加剂的混凝土测强曲线比不掺者的强度偏高1.5MPa〜5MPa。这对于采用统一测强曲线进行的回弹法检测，所得混凝土强度的安全性是可以接受的。3.3成型方法总体上，不同强度等级、不同用途的混凝土混合物，应有各自相应的最佳成型工艺。但是只要混凝土密实，其影响一般较小。喷射混凝土和表面通过特殊物理方法、化学方法成型的混凝土，统一测强曲线的应用要慎重。3.4养护方法及湿度混凝土在潮湿的环境或水中养护时，由于水化作用较好，早期和后期强度均比在干燥条件下养护得高，但表面硬度由于被水软化而降低。不同的养护方法产生不同的湿度对混凝土强度及回弹值都有很大的影响。标准养护与自然养护的混凝土含水率不同，右强度发展不同，则表面强度也不同。在早期，这种差异更明显。湿度对强度的混凝土的影响较大，但随强度的增加，湿度的影响逐渐减小。3.5碳化及龄期水泥一经水化游离出大约35%的氢氧化钙，它对混凝土的硬化起了重大的作用已经硬化的混凝土表面受到二氧化碳的作用，...
