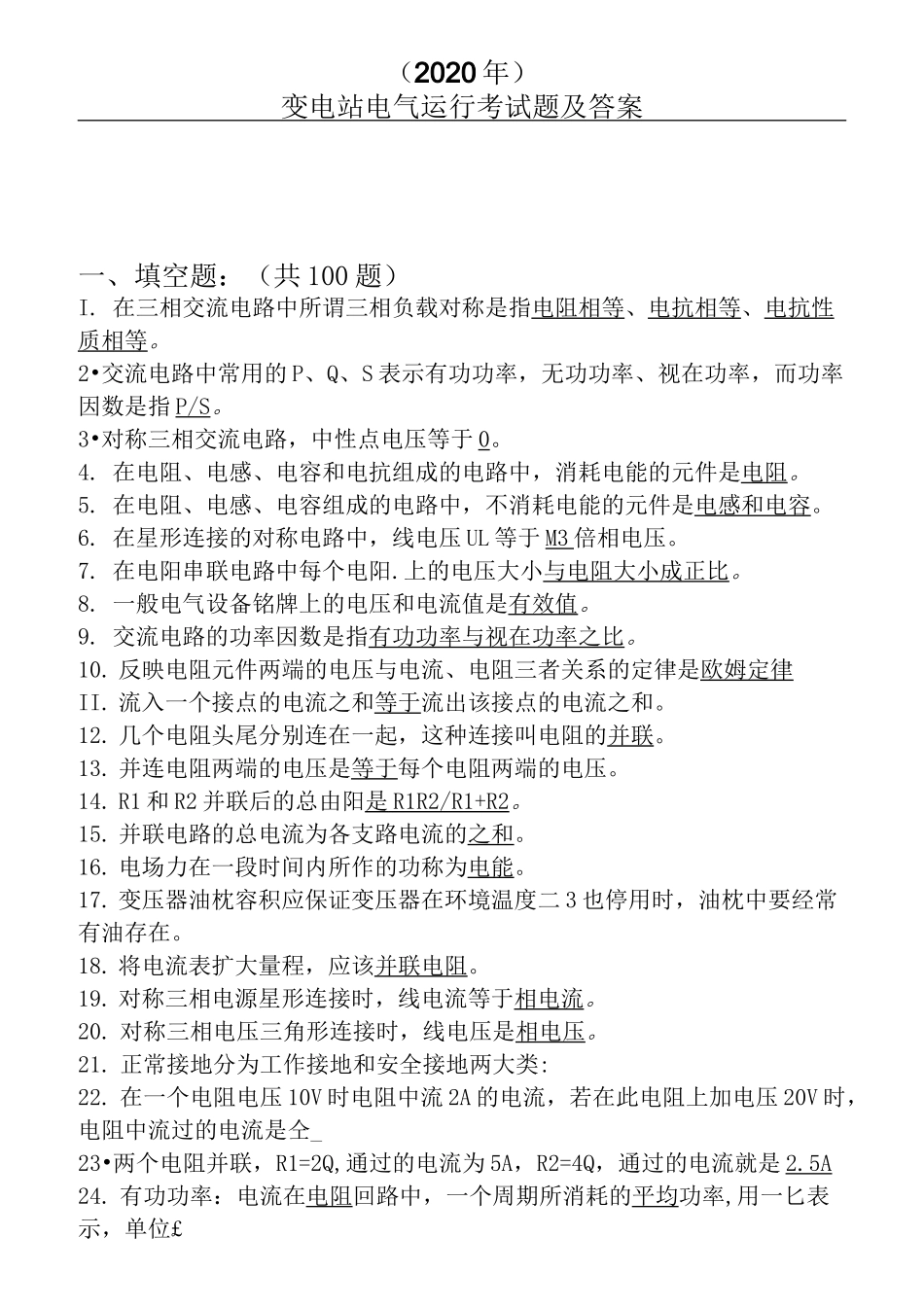

（2020年）变电站电气运行考试题及答案一、填空题：（共100题）I.在三相交流电路中所谓三相负载对称是指电阻相等、电抗相等、电抗性质相等。2•交流电路中常用的P、Q、S表示有功功率，无功功率、视在功率，而功率因数是指P/S。3•对称三相交流电路，中性点电压等于0。4.在电阻、电感、电容和电抗组成的电路中，消耗电能的元件是电阻。5.在电阻、电感、电容组成的电路中，不消耗电能的元件是电感和电容。6.在星形连接的对称电路中，线电压UL等于M3倍相电压。7.在电阳串联电路中每个电阳.上的电压大小与电阻大小成正比。8.一般电气设备铭牌上的电压和电流值是有效值。9.交流电路的功率因数是指有功功率与视在功率之比。10.反映电阻元件两端的电压与电流、电阻三者关系的定律是欧姆定律II.流入一个接点的电流之和等于流出该接点的电流之和。12.几个电阻头尾分别连在一起，这种连接叫电阻的并联。13.并连电阻两端的电压是等于每个电阻两端的电压。14.R1和R2并联后的总由阳是R1R2/R1+R2。15.并联电路的总电流为各支路电流的之和。16.电场力在一段时间内所作的功称为电能。17.变压器油枕容积应保证变压器在环境温度二3也停用时，油枕中要经常有油存在。18.将电流表扩大量程，应该并联电阻。19.对称三相电源星形连接时，线电流等于相电流。20.对称三相电压三角形连接时，线电压是相电压。21.正常接地分为工作接地和安全接地两大类:22.在一个电阻电压10V时电阻中流2A的电流，若在此电阻上加电压20V时，电阻中流过的电流是仝_23•两个电阻并联，R1=2Q,通过的电流为5A，R2=4Q，通过的电流就是2.5A24.有功功率：电流在电阻回路中，一个周期所消耗的平均功率,用一匕表示，单位£25.电气主接线表明了各种一次设备的数量、作用和相互间的连接方式，以及与电力系统的连接情况。26.电气主接线是整个发电厂变电所电气部分的主干,它将各个电源点送来的电能汇聚并分配给广大的电力用户27.典型的电气主接线，可分为有母线和无母线两大类。有母线类的主接线包括单母线、双母线及其变形接线；28.单母线接线方式中，当一段母线故障或检修时，必须断开接在该分段上的全部电源和引出线，这样减少了系统的发电量，并使该段单回线路供电的用户停电。29.我们变电站主要是单母线接线：单母线接线分为不分段和分段。30.常见的变压器绕组有二种接法，即“三角形接线”和“星形接线。”;在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线：“11”表示变压器二次侧的线申压Uab滞后一次侧线电压UAB330度（或超前30度）。31•在工作电压的持续作用下，绝缘会产生老化过程,最终导致绝缘破坏。所以工作电压经常是决定绝缘使用寿命的主要条件。32.绝缘子是一种起电气绝缘和机械固定作用的绝缘部件,因此要求它有足够的电绝缘强度，并能承受一定的外力机械负载和有一定的化学稳定性。33.变电站装有避雷针或避雷线，用以防止直击雷对变电设备的侵害;按照相应的电压等级装设避雷器和与之比相配合的进线保护段，可以防止进行波的侵害。34.内过电压是由于操作、事故或其它原因,引起电力系统的状态发生忽然变化，将出现从一种稳态转变为另一种稳态的过渡过程，在这个过程中可能产生对系统有危险的过电压。35.内部过电压可分为出现于系统操作或故障情况下的操作过电压和由于电力网中的电容元件和带铁芯的电感元件参数的不利组合而产生的谐振过电压。36.电能的质量指标是频率，电压和波形的变化范围不得招过规定。37.高压断路器的作用，正常时用于接通断开，电路事故时由继电保护动作断开故障电路，并能完成自动重合闸任务。38.母线涂漆的作用是区别相序、极性和提高载流能力，并具有防腐作用。39.隔离开关在结构上的特点有明显的断开点，而无灭弧装置，因此，不得切、合负荷电路。40.电流互感器运行中二次侧不得开路，电压互感器运行中二次侧不得短路。41.电流互感器当二次侧负载招过额定容量时，则其实际仪表运行的准确度级下降，测量误差增大。42.当电力系统有功电源容量不足时，则运行时表现为频率（周波）偏低，当系统中无功电源容量不足时则运行电压偏低。43.电流互感器根...
