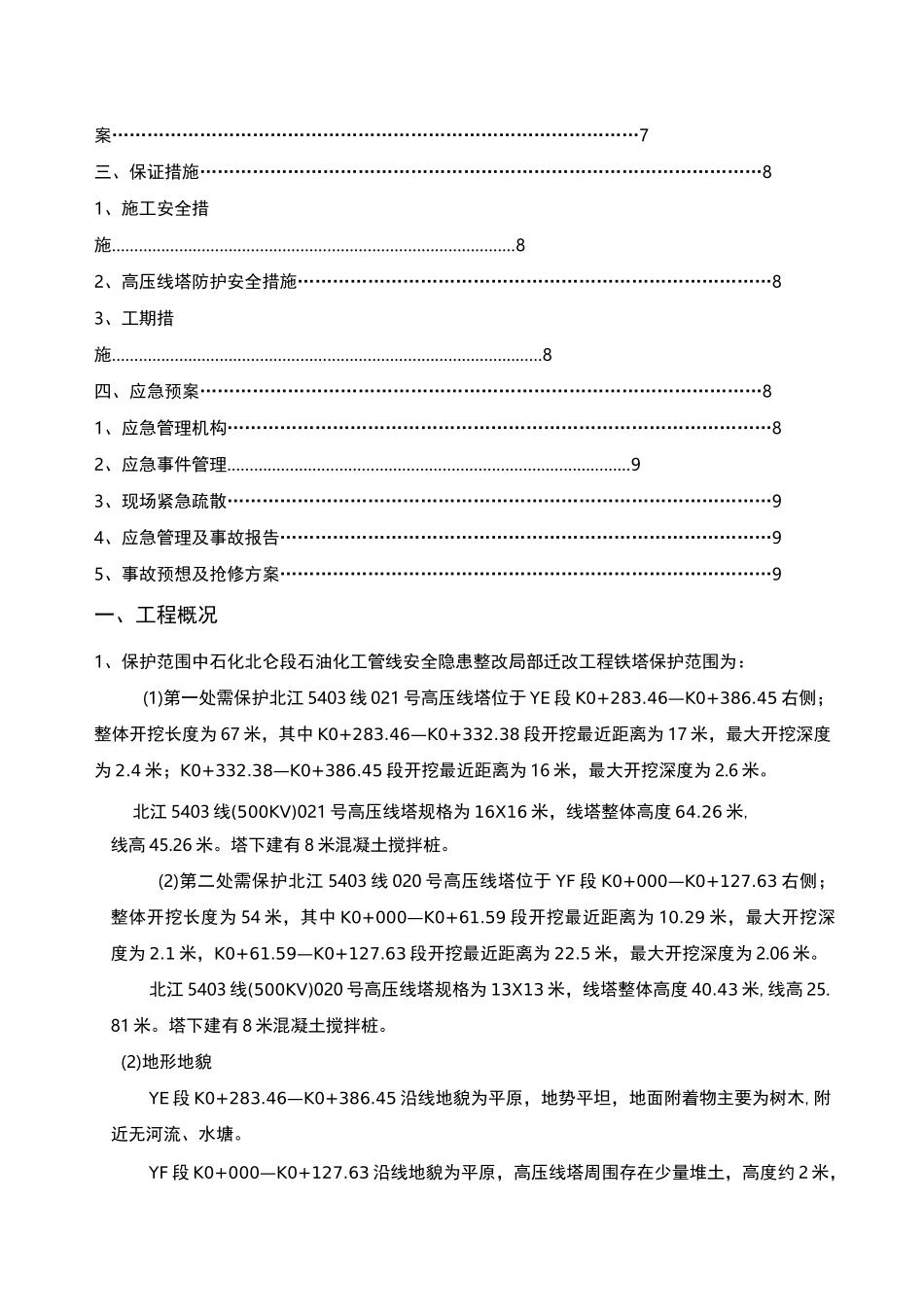

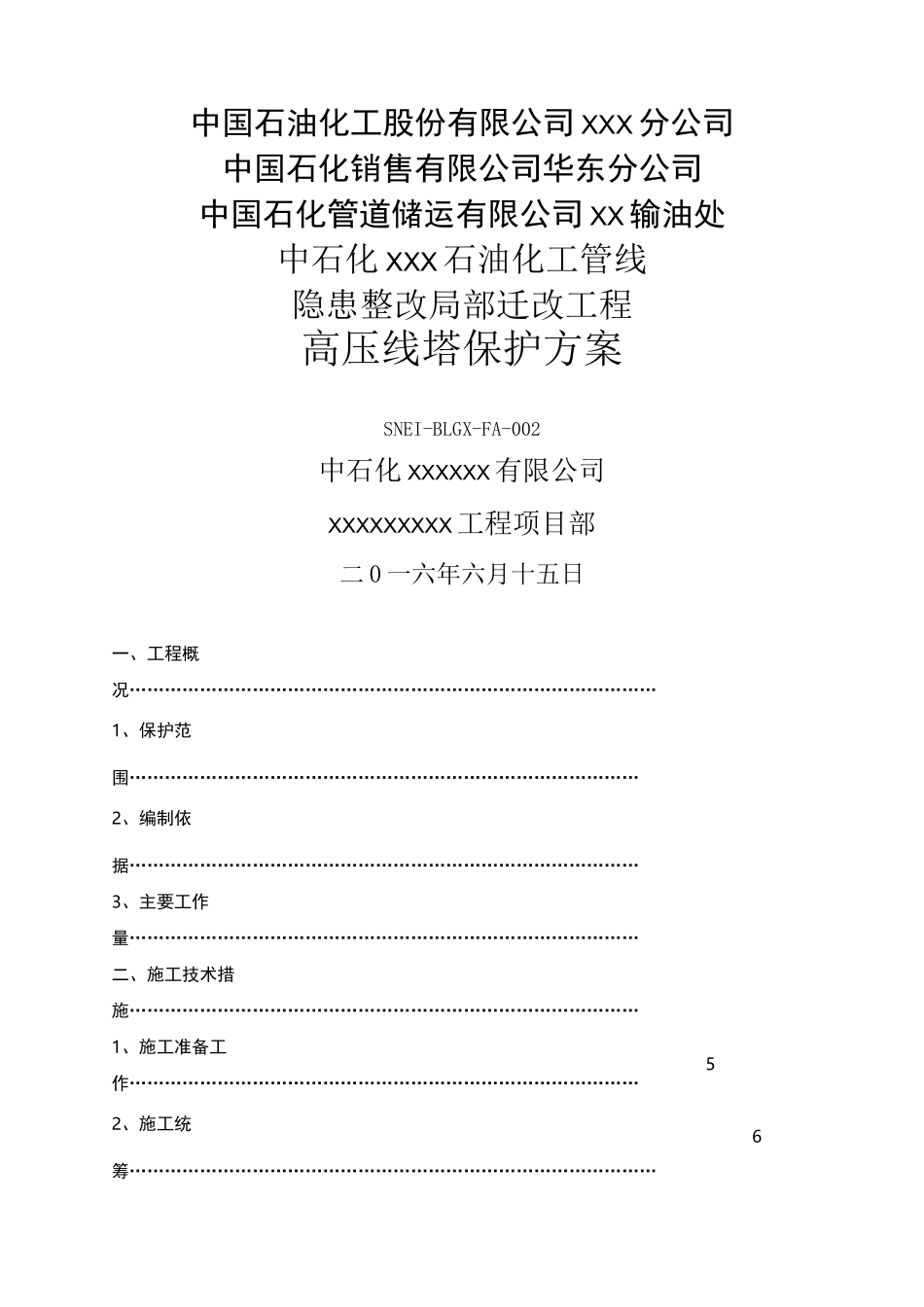

56中国石油化工股份有限公司XXX分公司中国石化销售有限公司华东分公司中国石化管道储运有限公司XX输油处中石化XXX石油化工管线隐患整改局部迁改工程高压线塔保护方案SNEI-BLGX-FA-002中石化XXXXXX有限公司XXXXXXXXX工程项目部二0一六年六月十五日一、工程概况………………………………………………………………………………1、保护范围……………………………………………………………………………2、编制依据……………………………………………………………………………3、主要工作量……………………………………………………………………………二、施工技术措施……………………………………………………………………………1、施工准备工作……………………………………………………………………………2、施工统筹………………………………………………………………………………563、高压塔施工方案………………………………………………………………………………7三、保证措施……………………………………………………………………………………81、施工安全措施………………………………………………………………………………82、高压线塔防护安全措施………………………………………………………………………83、工期措施……………………………………………………………………………………8四、应急预案……………………………………………………………………………………81、应急管理机构…………………………………………………………………………………82、应急事件管理………………………………………………………………………………93、现场紧急疏散…………………………………………………………………………………94、应急管理及事故报告…………………………………………………………………………95、事故预想及抢修方案…………………………………………………………………………9一、工程概况1、保护范围中石化北仑段石油化工管线安全隐患整改局部迁改工程铁塔保护范围为：(1)第一处需保护北江5403线021号高压线塔位于YE段K0+283.46—K0+386.45右侧；整体开挖长度为67米，其中K0+283.46—K0+332.38段开挖最近距离为17米，最大开挖深度为2.4米；K0+332.38—K0+386.45段开挖最近距离为16米，最大开挖深度为2.6米。北江5403线(500KV)021号高压线塔规格为16X16米，线塔整体高度64.26米,线高45.26米。塔下建有8米混凝土搅拌桩。(2)第二处需保护北江5403线020号高压线塔位于YF段K0+000—K0+127.63右侧；整体开挖长度为54米，其中K0+000—K0+61.59段开挖最近距离为10.29米，最大开挖深度为2.1米，K0+61.59—K0+127.63段开挖最近距离为22.5米，最大开挖深度为2.06米。北江5403线(500KV)020号高压线塔规格为13X13米，线塔整体高度40.43米,线高25.81米。塔下建有8米混凝土搅拌桩。(2)地形地貌YE段K0+283.46—K0+386.45沿线地貌为平原，地势平坦，地面附着物主要为树木,附近无河流、水塘。YF段K0+000—K0+127.63沿线地貌为平原，高压线塔周围存在少量堆土，高度约2米，地面附着物主要为杂草，高压线塔东南侧15米位置有小型河流一条。2、编制依据(1)中石化北仑段石油化工管线安全隐患整改局部迁改工程施工图纸(2)《中华人民共和国安全生产法》主席令第13号(2014)(3)《建设工程安全生产管理条例》国务院第393号(2004)(4)《油气长输管道工程施工及验收规范》(GB50369-2014)(5)《石油化工建设工程项目交工技术文件规定》(SH/T3503-2007)(6)《施工企业安全生产管理规范》GB50656-2011(7)《建筑施工现场环境与卫生标准》JGJ146-2004(8)《建筑施工安全检查标准》JGJ59-2011(9)电力设施保护条例(10)电力设施保护条例实施细则3、主要工程量管段管位与线塔距离里程(米)开挖深度开挖长度YE段16米K0+283.46—K0+386.452.6米67米YF段10.3米K0+000—K0+127.632.06米54米二、施工技术措施1、施工准备工作（1）施工测量放样用GPS对本工程设计的开挖作业面进行定位放线，放出管沟开挖边坡位置，根据施工图纸、规范要求和图纸提供地质情况进行交底，施工机组开挖探坑对现场土质情况进行复核。...
