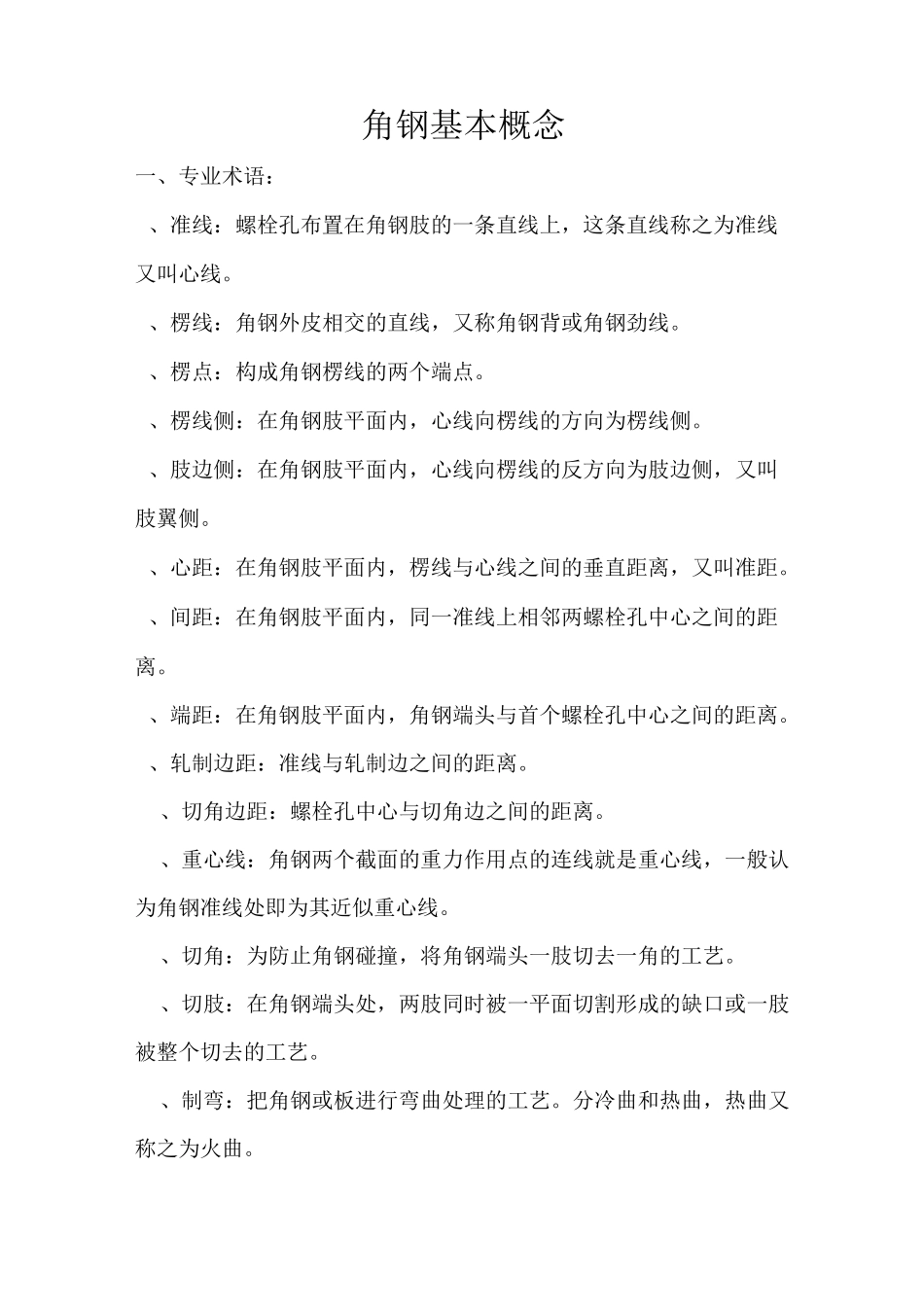

角钢基本概念一、专业术语：、准线：螺栓孔布置在角钢肢的一条直线上，这条直线称之为准线又叫心线
、楞线：角钢外皮相交的直线，又称角钢背或角钢劲线
、楞点：构成角钢楞线的两个端点
、楞线侧：在角钢肢平面内，心线向楞线的方向为楞线侧
、肢边侧：在角钢肢平面内，心线向楞线的反方向为肢边侧，又叫肢翼侧
、心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距
、间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离
、端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离
、轧制边距：准线与轧制边之间的距离
、切角边距：螺栓孔中心与切角边之间的距离
、重心线：角钢两个截面的重力作用点的连线就是重心线，一般认为角钢准线处即为其近似重心线
、切角：为防止角钢碰撞，将角钢端头一肢切去一角的工艺
、切肢：在角钢端头处，两肢同时被一平面切割形成的缺口或一肢被整个切去的工艺
、制弯：把角钢或板进行弯曲处理的工艺
分冷曲和热曲，热曲又称之为火曲

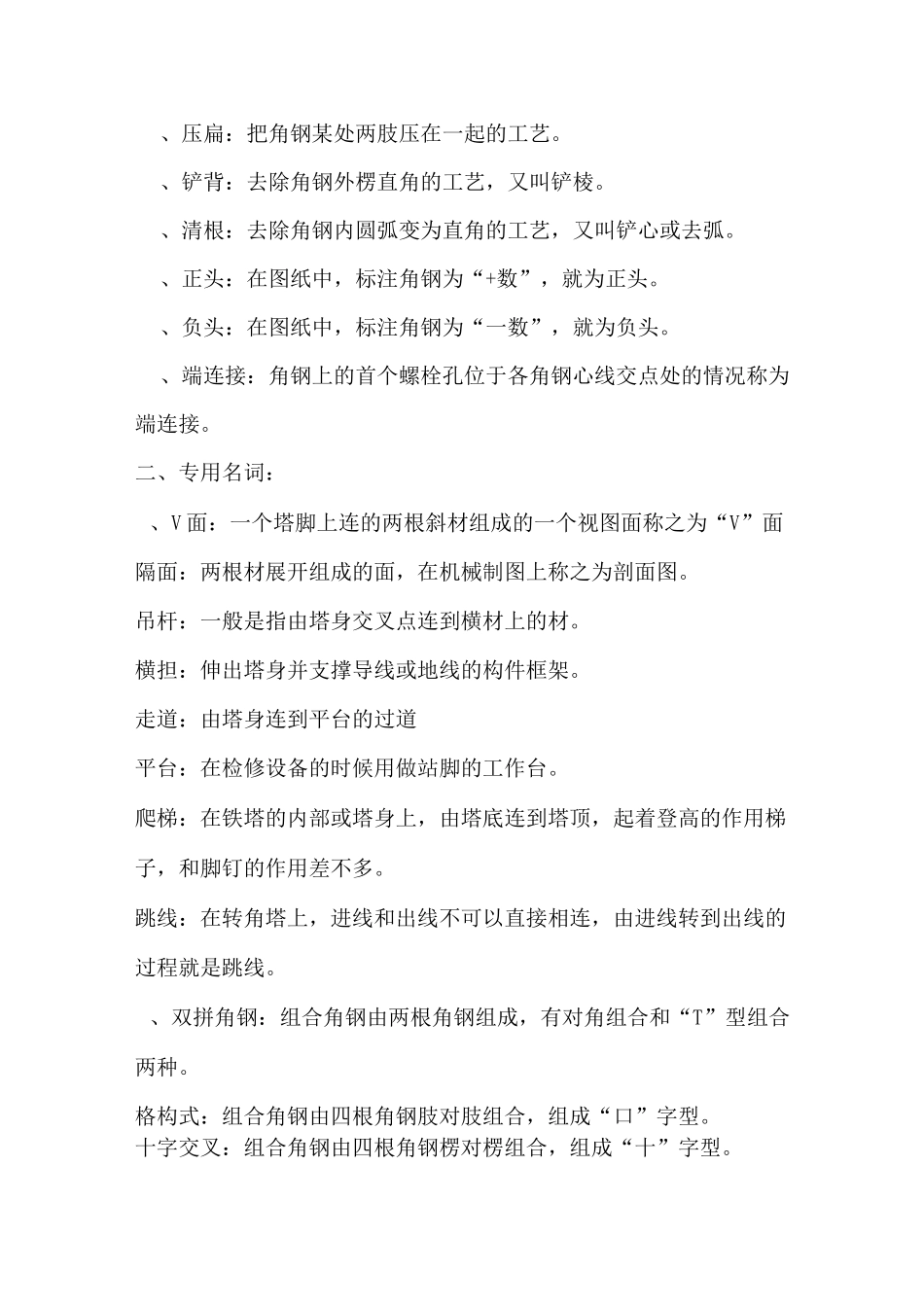

、压扁：把角钢某处两肢压在一起的工艺
、铲背：去除角钢外楞直角的工艺，又叫铲棱
、清根：去除角钢内圆弧变为直角的工艺，又叫铲心或去弧
、正头：在图纸中，标注角钢为“+数”，就为正头
、负头：在图纸中，标注角钢为“一数”，就为负头
、端连接：角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接
二、专用名词：、V面：一个塔脚上连的两根斜材组成的一个视图面称之为“V”面隔面：两根材展开组成的面，在机械制图上称之为剖面图
吊杆：一般是指由塔身交叉点连到横材上的材
横担：伸出塔身并支撑导线或地线的构件框架
走道：由塔身连到平台的过道平台：在检修设备的时候用做站脚的工作台
爬梯：在铁塔的内部或塔身上，由塔底连到塔顶，起着登高的作用梯子，和脚钉的作用差不多
跳线：在转角塔上，进线和出线不可以直接相连，由进线转到出线的过程就是跳线
、双拼角钢：组合角钢由两根角
