四矿三水平北山风井通风机房工程施工临时用电专项措施VIP免费

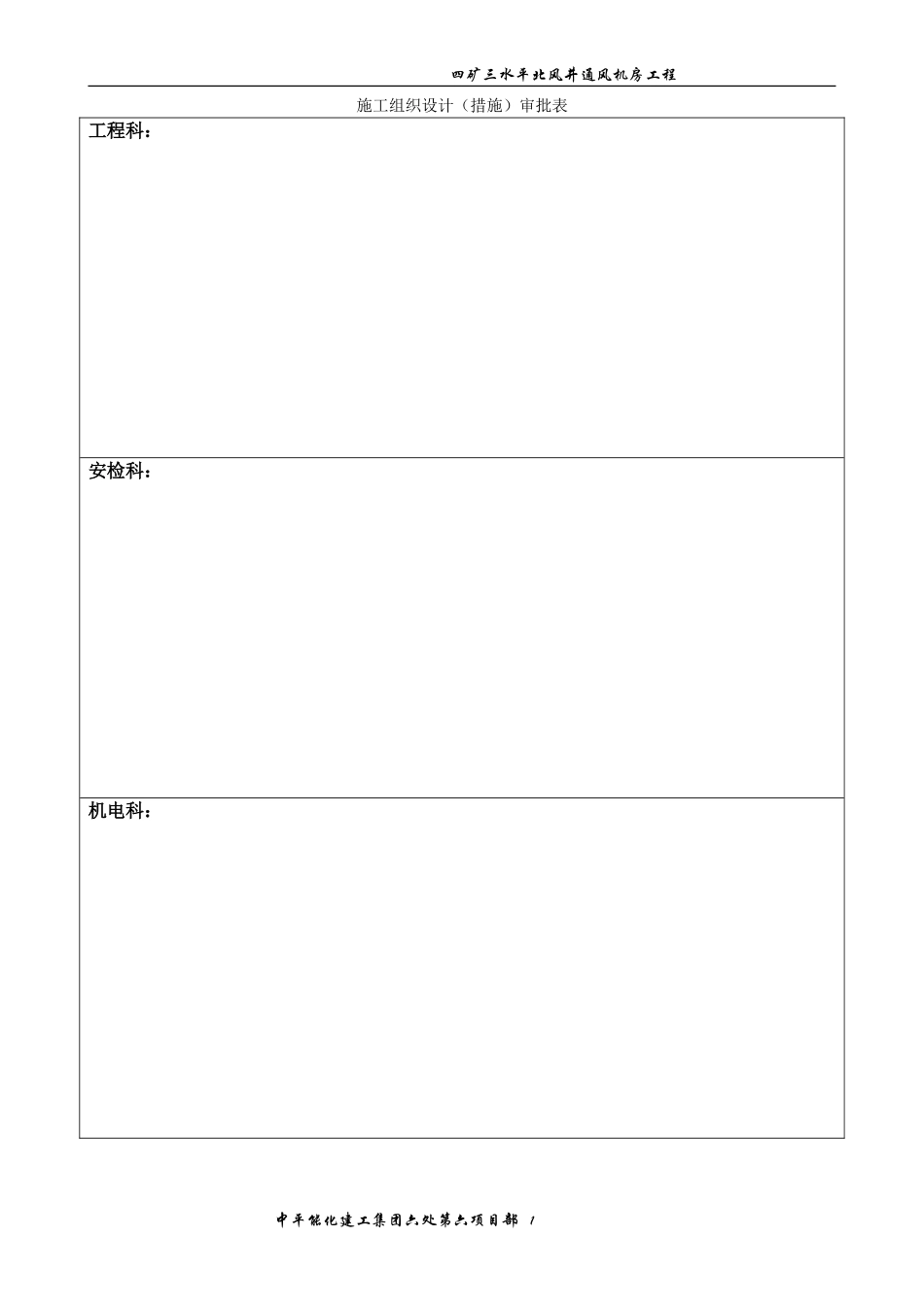

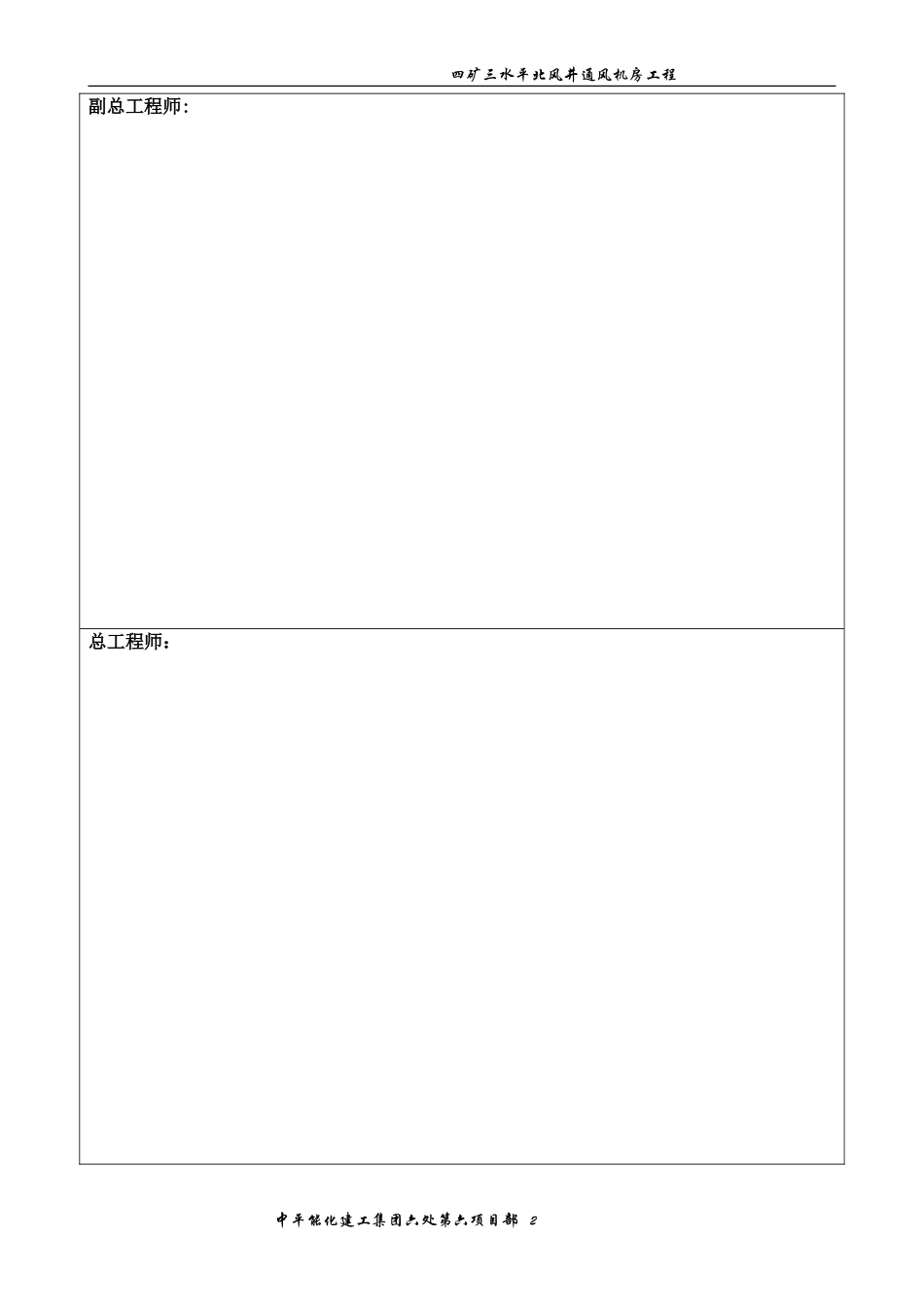

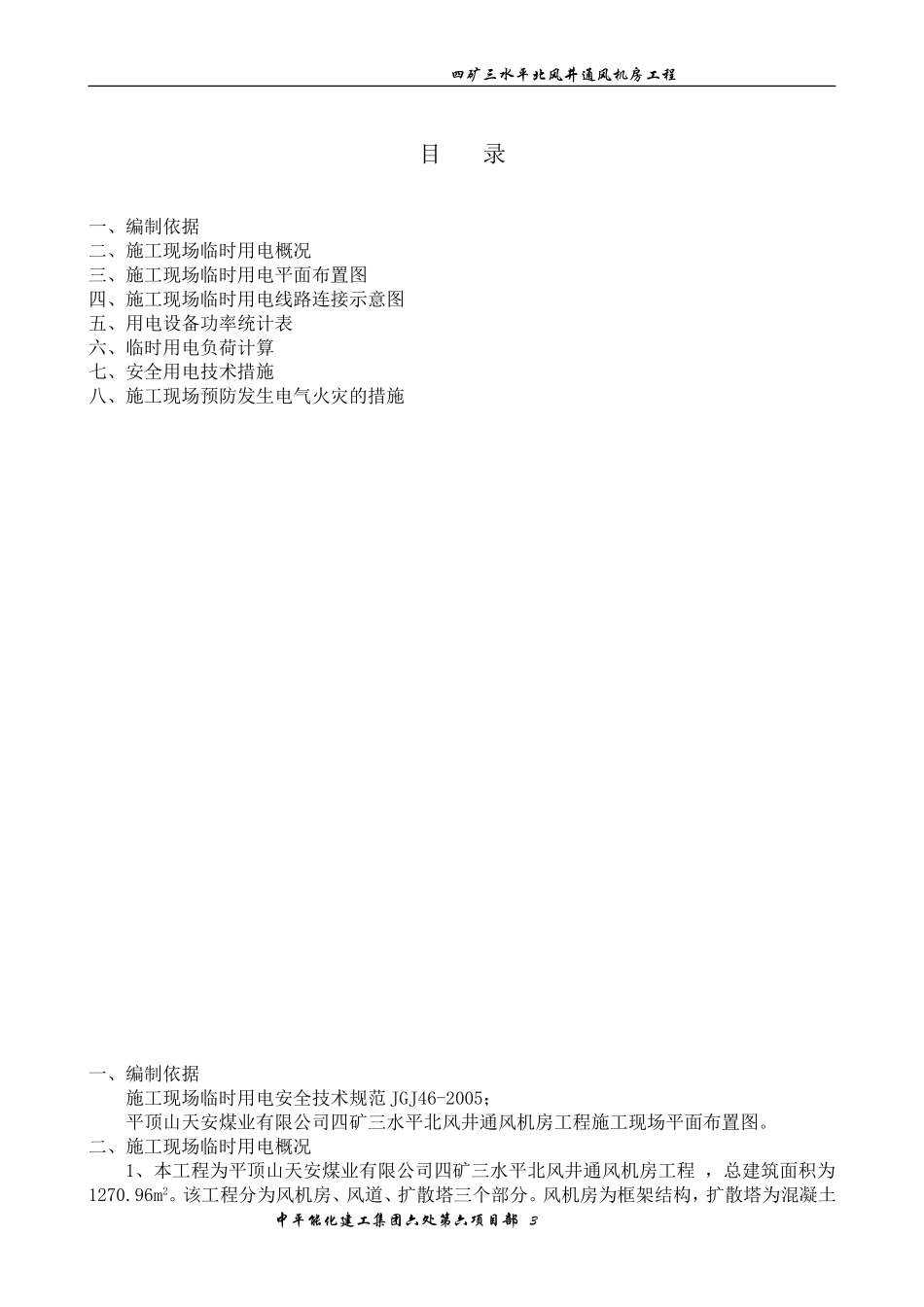

四矿三水平北风井通风机房工程施工组织设计（措施）审批表工程科：安检科：机电科：中平能化建工集团六处第六项目部1四矿三水平北风井通风机房工程副总工程师:总工程师：中平能化建工集团六处第六项目部2四矿三水平北风井通风机房工程目录一、编制依据二、施工现场临时用电概况三、施工现场临时用电平面布置图四、施工现场临时用电线路连接示意图五、用电设备功率统计表六、临时用电负荷计算七、安全用电技术措施八、施工现场预防发生电气火灾的措施一、编制依据施工现场临时用电安全技术规范JGJ46-2005；平顶山天安煤业有限公司四矿三水平北风井通风机房工程施工现场平面布置图。二、施工现场临时用电概况1、本工程为平顶山天安煤业有限公司四矿三水平北风井通风机房工程，总建筑面积为1270.96m2。该工程分为风机房、风道、扩散塔三个部分。风机房为框架结构，扩散塔为混凝土中平能化建工集团六处第六项目部3四矿三水平北风井通风机房工程结构，风道为钢筋混凝土结构。建筑结构的安全等级为二级，设计合理使用年限为五十年；抗震设防类别为丙类，抗震设防烈度为6度，设计基本地震加速度值为0.05g（地震分组为第一组），框架抗震等级为四级，建筑场地土类别为I类，基础设计等级为丙级。风机房建筑面积485.8m2。室内±0.000绝对标高313.200m。风机房为框架结构，框架柱截面尺寸500㎜×700㎜，框架柱下面为钢筋混凝土独立基础，独立基础之间通过钢筋混凝土条形基础连接；基础混凝土强度等级C25，基础底面标高为-2.5m,基础垫层为100㎜厚C10混凝土垫层。扩散塔建筑面积281.63m2。长12.86m,宽21.90m，高度8.20m。室内±0.000绝对标高313.25m。扩散塔为混凝土结构，混凝土墙壁厚度350㎜。基础采用钢筋混凝土条形基础，基础混凝土强度等级C25，基础底面标高为-2.50m,基础垫层为100㎜厚C10混凝土垫层。风道建筑面积473.53m2。长80.26m,宽5.90m，净高5.0m。风道为钢筋混凝土结构，混凝土强度等级均为C30。2、该工程的施工用电从风道西侧三处搅拌机处接电至塔吊位置处，在塔吊附近设一级配电箱和二级配电箱A及三级配电箱1，该段线路架空敷设。在钢筋加工棚下面设置二级配电箱B和三级配电箱3,在搅拌机棚下面设置三级配电箱2，在木工加工棚下面设置三级配电箱4和三级配电箱5。在一级配电箱、二级配电箱和所有的三级配电箱内设置漏电断路器。整个的线路严格按照工程处规定“三级配电，三两级保护”的原则布置。进入材料加工区和生活区的电缆全部沿墙挂设，整个线路的连接情况见施工现场临时用电线路示意图。3、施工现场机械设备用电统计，施工现场有1号、2号、3号、4号、5号三级配电箱，其中1号三级配电箱接塔吊、振动棒、蛙式打夯机、场地照明，2号三级配电箱接混凝土搅拌机、砂浆搅拌机、场地照明，3号三级配电箱接电焊机、钢筋弯曲机、钢筋调直机、切割机和对焊机及场地照明，4号三级配电箱接木工电锯、场地照明，5号三级配电箱接宿舍、办公室、会议室和厨房。三、施工现场平面布置图中平能化建工集团六处第六项目部4四矿三水平北风井通风机房工程四、施工现场临时用电线路连接示意图中平能化建工集团六处第六项目部5四矿三水平北风井通风机房工程五、用电设备功率统计表机械设备名称单机功率（KW）数量总功率（KW）备注塔吊40.01台40连接三级配电箱1振动棒1.14台4.4蛙式打夯机2.51台2.5场地照明2.01台2.0混凝土搅拌机7.51台7.5连接三级配电箱2砂浆搅拌机3.81台3.8场地照明2.01台2.0电焊机7.01台7.0连接三级配电箱3钢筋弯曲机2.81台2.8钢筋调直机5.51台5.5切割机5.81台5.8对焊机100.01台100.0场地照明2.01台2.0木工电锯1.02台2.0连接三级配电箱4场地照明2.01台2.0宿舍4.01台4.0连接三级配电箱5会议室5.01台5.0办公室7.01台7.0厨房5.01台5.0合计210.3六、临时用电负荷计算1、三级配电箱到用电设备：五个三级配电箱与所连接的所有机械设备和照明电气中功率较大有：塔吊（40KW），振动棒（4.4KW），混凝土搅拌机（7.5KW），对焊机（100KW），电焊机（7KW），木工电锯（2KW），会议室（7KW），按导线的允许电流选择该线路的工作电流：（1）三级配电箱1：由工作电流查电线电缆载流量表可知：接在三...
