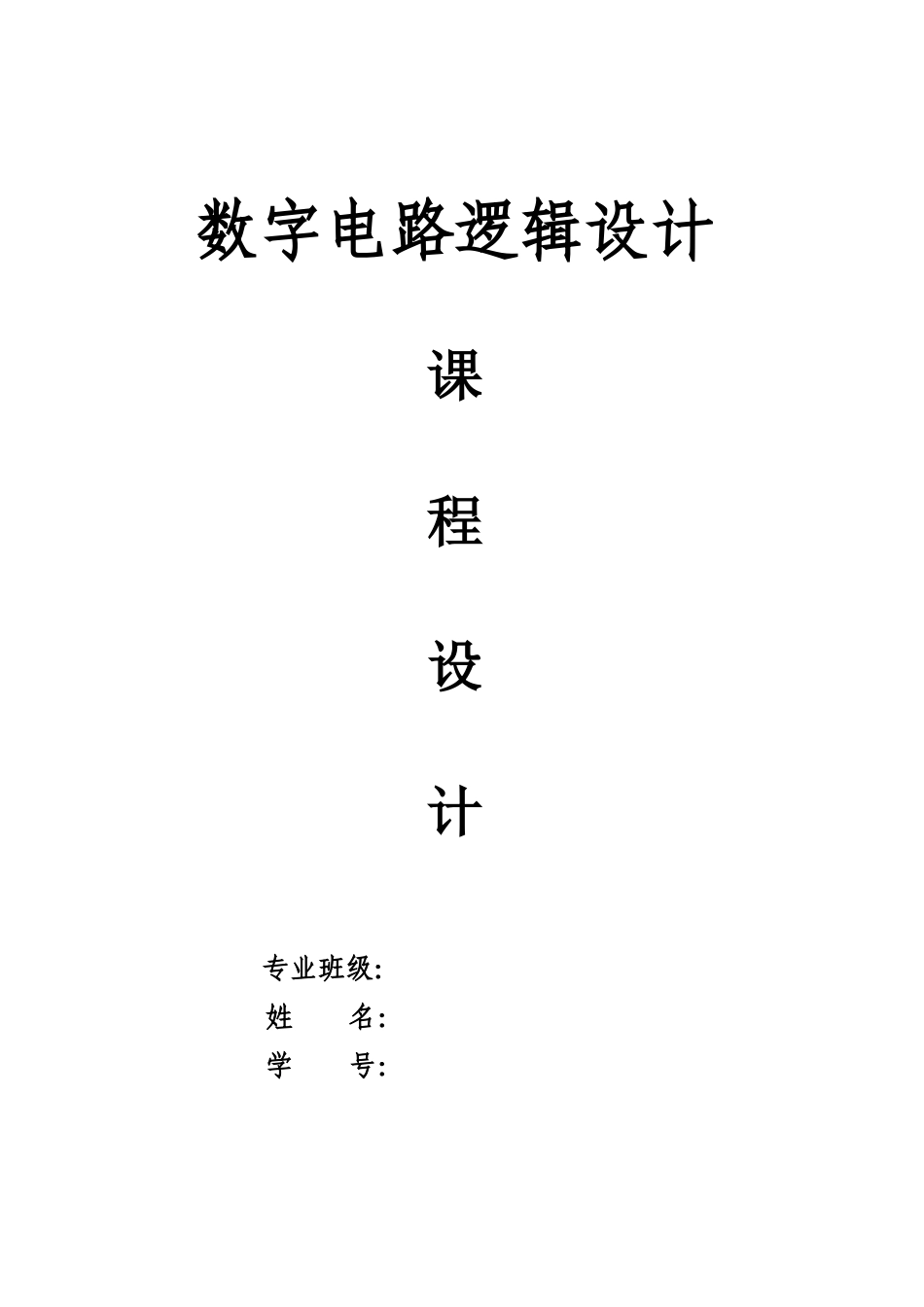

数字电路逻辑设计课程设计专业班级：姓名：学号：设计课题：四路彩灯显示系统设计1.设计任务和要求设计一个四路彩灯控制器,设计要求如下：（1）接通电源后，彩灯可以自动按预先设置的程序循环闪烁。（2）设置的彩灯花型由三个节拍组成：第一节拍：四路彩灯从左向右逐次渐亮，灯亮时间1s，共用4s；第二节拍：四路彩灯从右向左逐次渐灭，也需4s；第三节拍：四路彩灯同时亮0.5s,然后同时变暗,进行4次,所需时间也为4s。（3）三个节拍完成一个循环，一共需要12s。一次循环之后重复进行闪烁。2.设计分析四路彩灯既有四路输出，设依次为、、、，若“1”表示灯亮，“0”表示灯灭，由课题要求可知四路彩灯显示系统要求如下表1所示的输出显示表1四路彩灯输出显示说明输出所用时间开机初态0000第一节拍逐次渐亮10001100111011111s1s1s1s第二节拍逆序渐灭11101100100000001s1s1s1s第三节拍同时亮0.5s，然后同时灭0.5s，进行四次111100001111000011110000111100000.5s0.5s0.5s0.5s0.5s0.5s0.5s0.5s由上表可知，需要一个分频器起节拍产生和控制作用，每4s一个节拍，3个节拍共12s后反复循环。一个节拍结束后应产生一个信号到节拍程序执行器，完成彩灯渐亮、渐灭、同时亮、同时灭等功能。分频及节拍控制可以用一个模12计数器来完成；彩灯渐亮、渐灭可以用器件的左移、右移功能来实现，因此可选用移位寄存器74194来完成。同时亮0.5s、同时灭0.5s可考虑把1Hz的秒脉冲信号直接加到输出显示端来完成。综上所述，要完成四路彩灯显示功能需要有分频器、节拍控制器、节拍程序执行器及脉冲源等电路。记第一，二，三节拍分别为有效时间应为4秒，结束马上开始，后马上开始，如此循环不断。为此可考虑采用移位寄存器构成的移位型控制器。由于有三个状态，因此需要用三个触发器对现时状态进行记忆，为使各状态的有效时间间隔为4秒，则驱动该移位控制器动作时钟周期应为4秒。应在开机瞬间，使移位型控制器的状态被确定下来，即节拍应为100，可控制输入信号使触发器置位、复位来实现。为实现功能要求器件具有右移功能，为实现功能要求器件有左移功能；而且左、右移输入可为“0”也可为“1”；为实现功能，要求器件同时具有并行置数功能。因此可选用一种具有左移、右移和并行置数功能的通用移位寄存器74LS194。74LS194具有并行输入端A、B、C、D，并行输出端、、、，右移输入端SR，左移输入端SL和模式控制输入端，以及一个无条件直接清除端CLR。模式控制输入，有00、01、10、11四种组合方式，分别表示双向移位寄存器所具有的四种功能，即禁止、右移、左移和并行置数。为了使当=100时，=01（右移），=010时，=10（左移），当=001时=11（并行置数）。74LS194的输出端初态均为零，在开机瞬间，使移位控制端的状态被确定下来，即=100时，=01右移串行数据输入端SR经脉冲信号经四分频电路和通过两或门组成的节拍电路，使四路彩灯从右到左依次亮共4秒，当=010=10左移串行数据输入端SL经脉冲信号经四分频电路和通过两或门组成的节拍电路，使四路彩灯从左到右依次灭共4秒，=001=11并行数据输入端A、B、C、D经脉冲信号经四分频电路和通过两或门组成的节拍电路，使四路彩灯同时为“1”0.5秒、同时为“0”0.5秒，重复4遍共4秒，完成一个循环共需12秒，12个CP脉冲。3.设计方案分析以上设计任务，该控制系统完成如图1所示的控制流程，系统结构框图如图2所示。其中脉冲源采用秒脉冲发生器，用以提供频率为1Hz的时钟信号；分频器将1Hz的时钟信号四分频，用以产生0.25Hz（即4S）的时钟信号；节拍控制器产生三个节拍循环的控制信号；节拍程序执行器完成在每个节拍下的系统动作，即数据的左移、右移和送数功能，可以使用双向通用移位寄存器74LS194完成；显示电路完成系统循环演示的指示，可以用发光二极管模拟。系统控制流程图及控制系统结构框图如下图所示：图1：四路彩灯控制流程图图2：四路彩灯控制系统结构框图4.设计实现下图为四路彩灯显示的一种简易实现电路。该电路选用同步十六进制计数器74161实现模12分频及节拍控制，用4位双向移位寄存器74191实现彩灯的渐亮、渐灭功能。图3：四路彩灯显示系统的一种实现电路四路彩灯显示系统...
