具备开盖告警功能的智能电表和非法开盖告警方法 VIP专享VIP免费

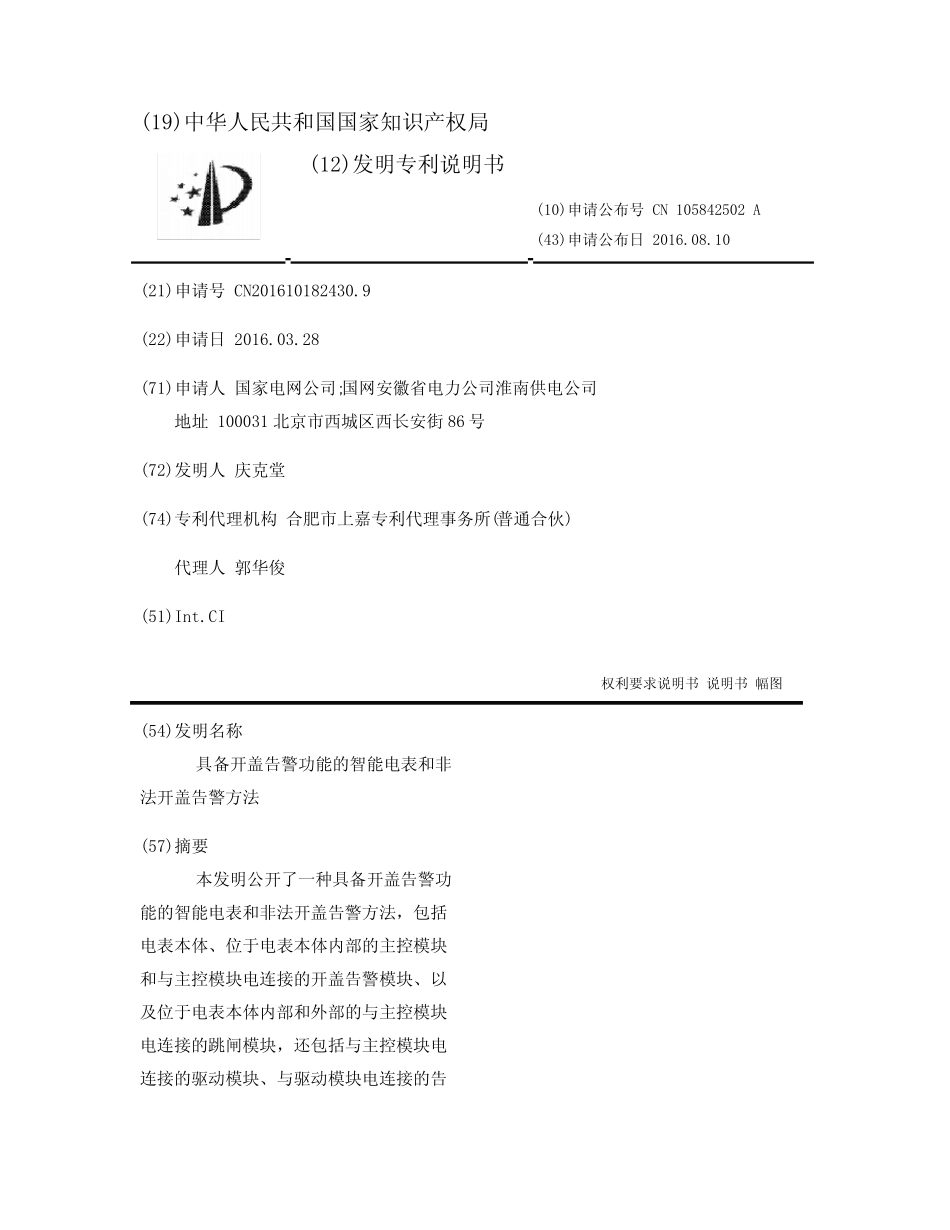

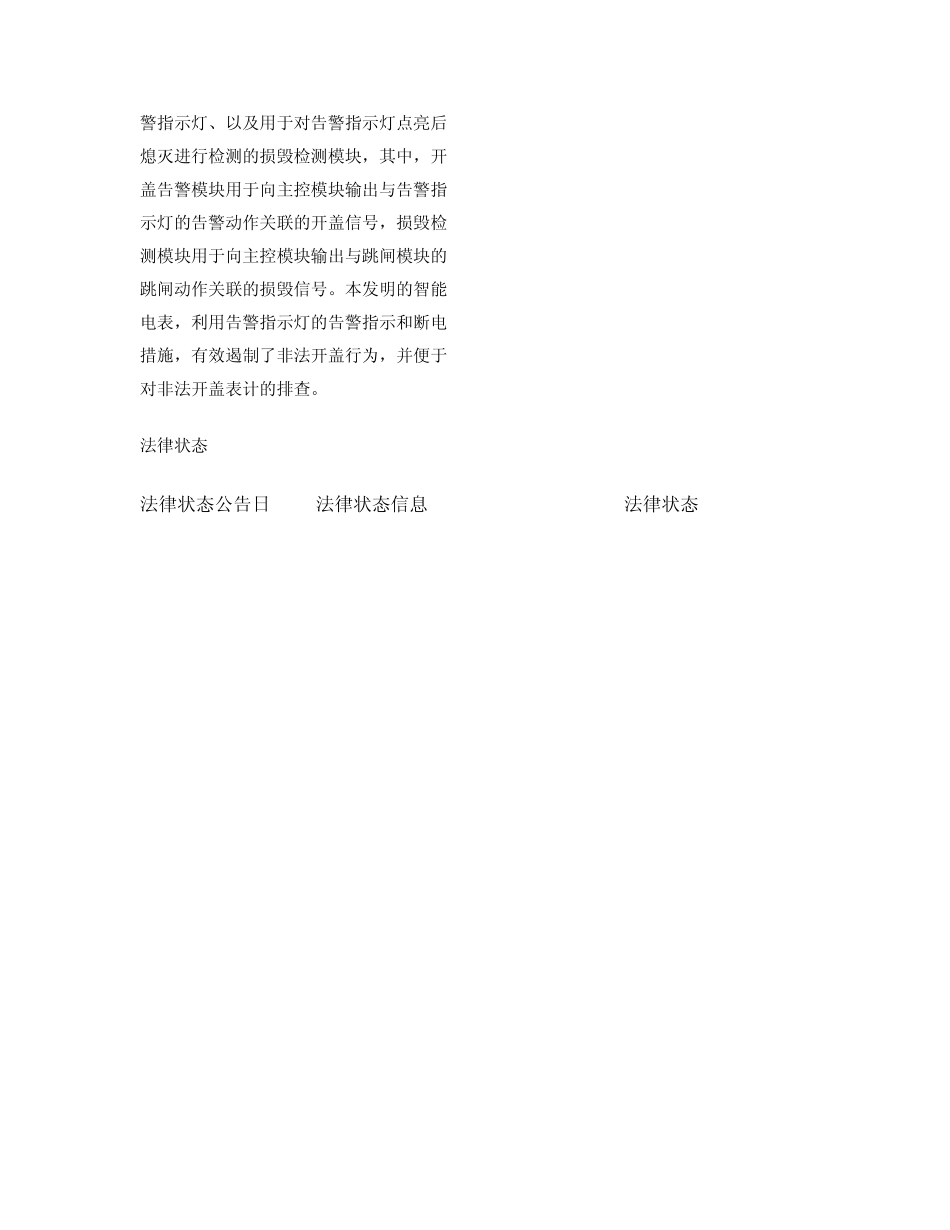

(19)中华人民共和国国家知识产权局(12)发明专利说明书(10)申请公布号CN105842502A(43)申请公布日2016.08.10(21)申请号CN201610182430.9(22)申请日2016.03.28(71)申请人国家电网公司;国网安徽省电力公司淮南供电公司地址100031北京市西城区西长安街86号(72)发明人庆克堂(74)专利代理机构合肥市上嘉专利代理事务所(普通合伙)代理人郭华俊(51)Int.CI权利要求说明书说明书幅图(54)发明名称具备开盖告警功能的智能电表和非法开盖告警方法(57)摘要本发明公开了一种具备开盖告警功能的智能电表和非法开盖告警方法，包括电表本体、位于电表本体内部的主控模块和与主控模块电连接的开盖告警模块、以及位于电表本体内部和外部的与主控模块电连接的跳闸模块，还包括与主控模块电连接的驱动模块、与驱动模块电连接的告警指示灯、以及用于对告警指示灯点亮后熄灭进行检测的损毁检测模块，其中，开盖告警模块用于向主控模块输出与告警指示灯的告警动作关联的开盖信号，损毁检测模块用于向主控模块输出与跳闸模块的跳闸动作关联的损毁信号。本发明的智能电表，利用告警指示灯的告警指示和断电措施，有效遏制了非法开盖行为，并便于对非法开盖表计的排查。法律状态法律状态公告日法律状态信息法律状态权利要求说明书1.一种具备开盖告警功能的智能电表，包括电表本体、位于电表本体内部的主控模块和与所述主控模块电连接的开盖告警模块、以及位于电表本体内部和外部的与所述主控模块电连接的跳闸模块，其特征在于，还包括与主控模块电连接的驱动模块、与驱动模块电连接的告警指示灯、以及用于对告警指示灯点亮后熄灭进行检测的损毁检测模块，其中，所述开盖告警模块用于向所述主控模块输出与所述告警指示灯的告警动作关联的开盖信号，所述损毁检测模块用于向所述主控模块输出与所述跳闸模块的跳闸动作关联的损毁信号，所述主控模块用于根据所述开盖信号控制所述告警指示灯告警和用于根据所述损毁信号控制所述跳闸模块进行跳闸。2.根据权利要求1所述的具备开盖告警功能的智能电表，其特征在于，所述损毁检测模块包括：状态检测单元，用于在告警指示灯点亮时输出一工作信号；以及保持单元，用于在所述告警指示灯点亮时被触发并且输出一保持信号，其中，所述状态检测单元和所述保持单元均与所述主控模块信号连接。3.根据权利要求2所述的具备开盖告警功能的智能电表，其特征在于，所述损毁检测模块还包括：逻辑单元，用于在接收到所述保持信号和未接收到工作信号时输出一损毁信号，其中，所述逻辑单元与所述主控模块信号连接。4.根据权利要求2或3所述的具备开盖告警功能的智能电表，其特征在于，所述状态检测单元包括工作电压取样电路。5.根据权利要求2或3所述的具备开盖告警功能的智能电表，其特征在于，所述保持单元包括RS触发器和反相器。6.根据权利要求3所述的具备开盖告警功能的智能电表，其特征在于，所述逻辑单元包括异或门，所述工作信号和所述保持信号分别电连接所述异或门的两输入端，所述异或门的输出端输出一损毁信号。7.根据权利要求1所述的具备开盖告警功能的智能电表，其特征在于，所述告警指示灯位于所述电表本体的内部，所述电表本体的表盖为至少一部分透光的表盖。8.一种智能电表的非法开盖告警方法，其特征在于，包括以下步骤：利用开盖检测模块对智能电表的开盖进行检测，若检测到则向智能电表的主控模块提供开盖信号的步骤；利用主控模块判断开盖信号是否为非法开盖行为的步骤；若所述主控模块判定为非法开盖行为，则控制告警指示灯点亮告警的步骤；在智能电表上配置告警指示灯的损毁检测模块，用于对告警指示灯点亮后熄灭进行检测，向所述主控模块提供损毁信号的步骤；以及所述主控模块根据损毁信号控制跳闸模块进行跳闸操作的步骤。9.根据权利要求8所述的智能电表的非法开盖告警方法，其特征在于，还包括所述控制模块在检测到告警指示灯点亮时向所述远程服务器发送报警信息的步骤。10.根据权利要求8所述的智能电表的非法开盖告警方法，其特征在于，所述损毁信号包括在告警指示灯点亮时输出的工作信号和在所述告警指示灯点亮时被触发并且输出的保持信号。说明书

技术领域本发明...
