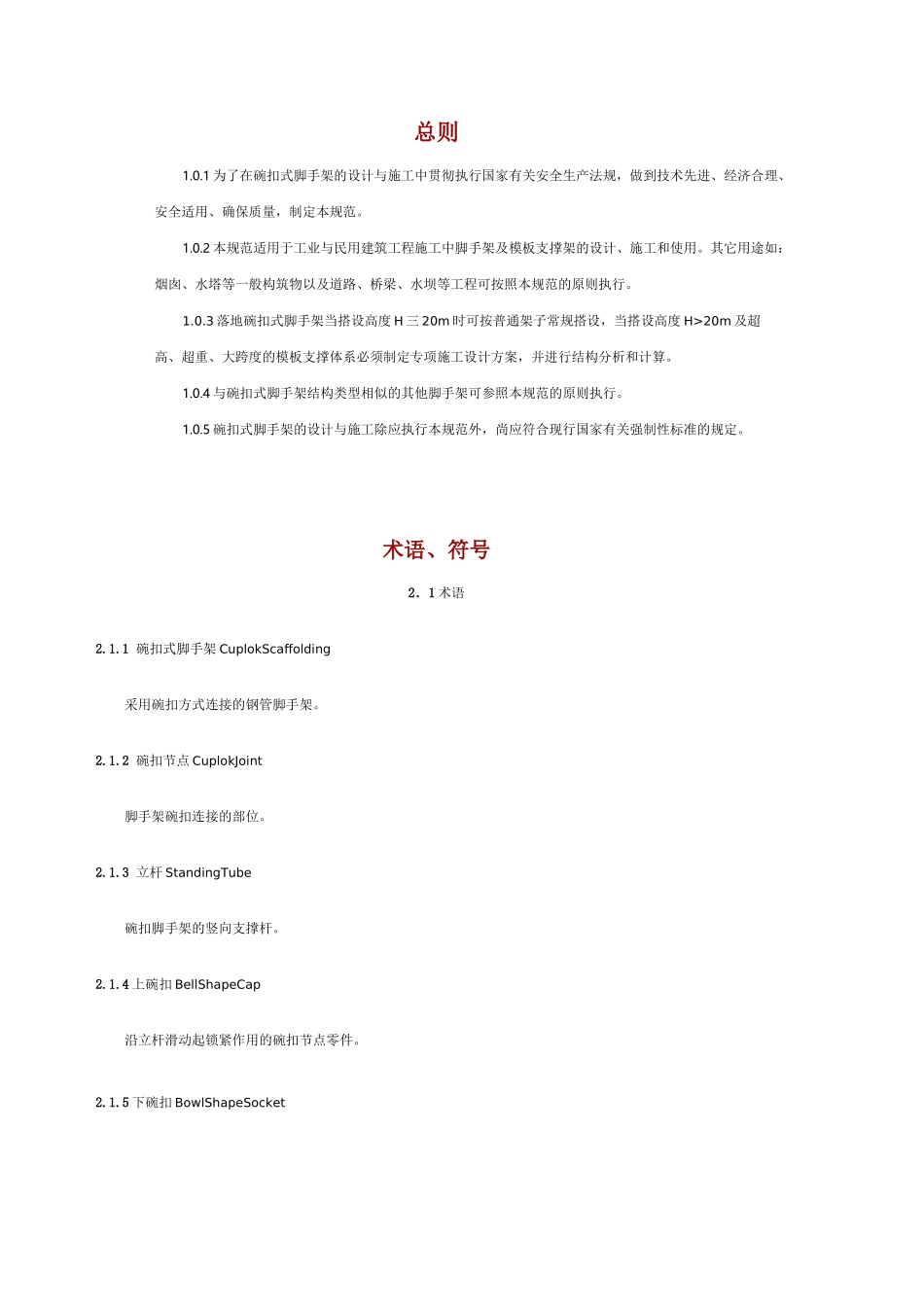

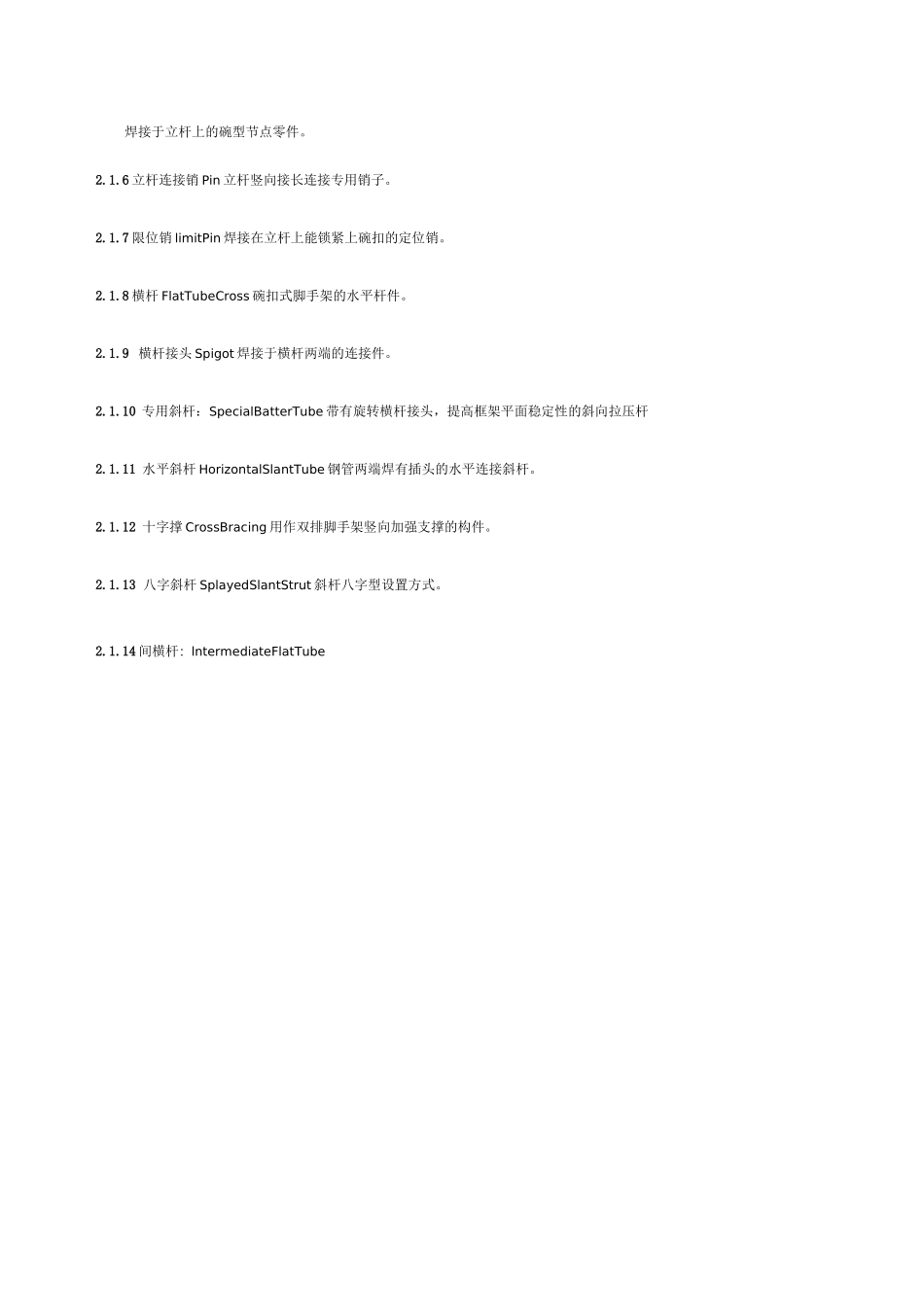

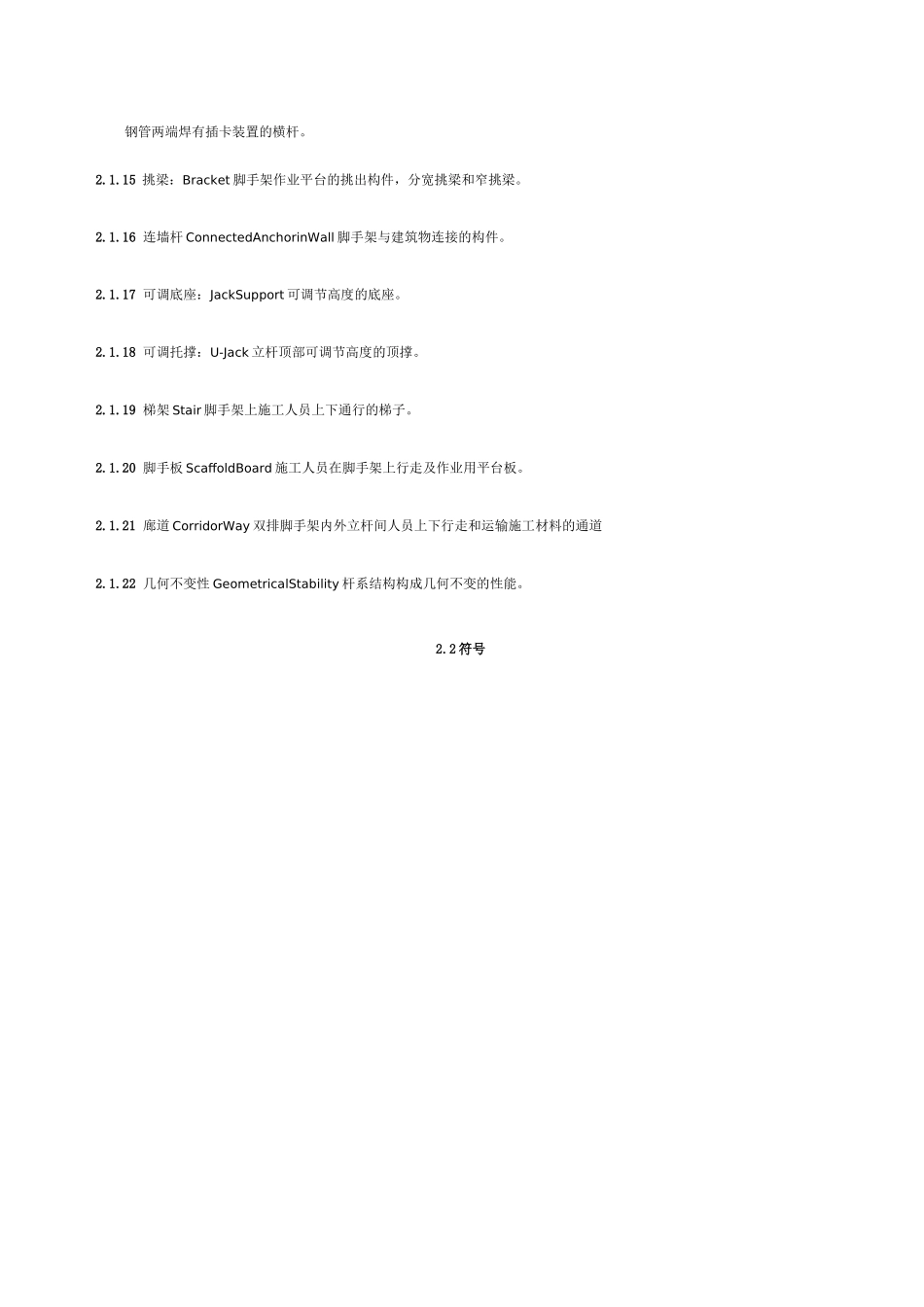

总则1.0.1为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全适用、确保质量，制定本规范。1.0.2本规范适用于工业与民用建筑工程施工中脚手架及模板支撑架的设计、施工和使用。其它用途如：烟囱、水塔等一般构筑物以及道路、桥梁、水坝等工程可按照本规范的原则执行。1.0.3落地碗扣式脚手架当搭设高度H三20m时可按普通架子常规搭设，当搭设高度H>20m及超高、超重、大跨度的模板支撑体系必须制定专项施工设计方案，并进行结构分析和计算。1.0.4与碗扣式脚手架结构类型相似的其他脚手架可参照本规范的原则执行。1.0.5碗扣式脚手架的设计与施工除应执行本规范外，尚应符合现行国家有关强制性标准的规定。术语、符号2．1术语2.1.1碗扣式脚手架CuplokScaffolding采用碗扣方式连接的钢管脚手架。2.1.2碗扣节点CuplokJoint脚手架碗扣连接的部位。2.1.3立杆StandingTube碗扣脚手架的竖向支撑杆。2.1.4上碗扣BellShapeCap沿立杆滑动起锁紧作用的碗扣节点零件。2.1.5下碗扣BowlShapeSocket焊接于立杆上的碗型节点零件。2.1.6立杆连接销Pin立杆竖向接长连接专用销子。2.1.7限位销limitPin焊接在立杆上能锁紧上碗扣的定位销。2.1.8横杆FlatTubeCross碗扣式脚手架的水平杆件。2.1.9横杆接头Spigot焊接于横杆两端的连接件。2.1.10专用斜杆：SpecialBatterTube带有旋转横杆接头，提高框架平面稳定性的斜向拉压杆2.1.11水平斜杆HorizontalSlantTube钢管两端焊有插头的水平连接斜杆。2.1.12十字撑CrossBracing用作双排脚手架竖向加强支撑的构件。2.1.13八字斜杆SplayedSlantStrut斜杆八字型设置方式。2.1.14间横杆：lntermediateFlatTube钢管两端焊有插卡装置的横杆。2.1.15挑梁：Bracket脚手架作业平台的挑出构件，分宽挑梁和窄挑梁。2.1.16连墙杆ConnectedAnchorinWall脚手架与建筑物连接的构件。2.1.17可调底座：JackSupport可调节高度的底座。2.1.18可调托撑：U-Jack立杆顶部可调节高度的顶撑。2.1.19梯架Stair脚手架上施工人员上下通行的梯子。2.1.20脚手板ScaffoldBoard施工人员在脚手架上行走及作业用平台板。2.1.21廊道CorridorWay双排脚手架内外立杆间人员上下行走和运输施工材料的通道2.1.22几何不变性GeometricalStability杆系结构构成几何不变的性能。2.2符号2.2.1荷载和荷载效应M——横杆弯矩；M—单肢立杆弯矩；WN——立杆轴向力；No——连墙件约束脚手架平面外变形所产生的轴向力；NGI——脚手架结构自重；Nr?——脚手板及构配件自重；NE—欧拉临界力；NQI——施工荷载轴向力；YN——施工荷载轴向力总和；QiNs——风荷载作用下连墙件的轴向力；Nw——风荷载作用下连墙件轴向力设计值；P——作用在立杆上的垂直荷载；P——作用在横杆上的集中荷载；CQ1――支撑架模板自重标准值；Q2——新浇砼及钢筋自重标准值；Q3——施工人员及设备荷载标准值；Q4——振捣砼产生的荷载；cW.——节点风荷载；]Wk风荷载标准值；W——基本风压；0W——节点风荷载的斜杆内力；SW——节点风荷载的立杆内力；Vg2——脚手板自重；O横杆抗弯强度。2.2.2材料、构件设计指标E——钢材的弹性模量；Qb——碗扣节点极限抗剪强度值；Qc――扣件抗滑强度设计值；?——钢材的抗拉、抗压、抗弯强度设计值；[U]――横杆允许挠度；U—横杆最大挠度；max?地基承载力设计值。g2.2.3几何参数A——立杆截面面积；A—连墙件的净截面面积；g阵风系数；A§――单肢立杆底面面积；H——架体高度；H1――连墙件水平间距；I—钢管截面惯性矩L—支座跨度；L1――连墙件竖向间距；L、L——支撑架立杆纵向、横向间距；xyW――截面模量；a——双排脚手架立杆纵距；C――梁至支座边距；m——脚手板层数；n——施工层数；h――步距；i――回转半径；I。一一计算长度。2.2.4计算系数P——有效弯矩系数；截面塑性发展系数；匕一一脚手架风荷载体型系数；眼——风压高度变化系数；卩一一轴心受压构件稳定系数、挡风系数；尢——长细比。3主要构、配件3.1碗扣节点构成：由上碗扣、下碗扣、立杆、横杆接头和上碗扣限位销组成（图3.1）。迓按后图3-1碗扣节点构成图3.2脚手架立杆碗扣节点应按0.6m模...
