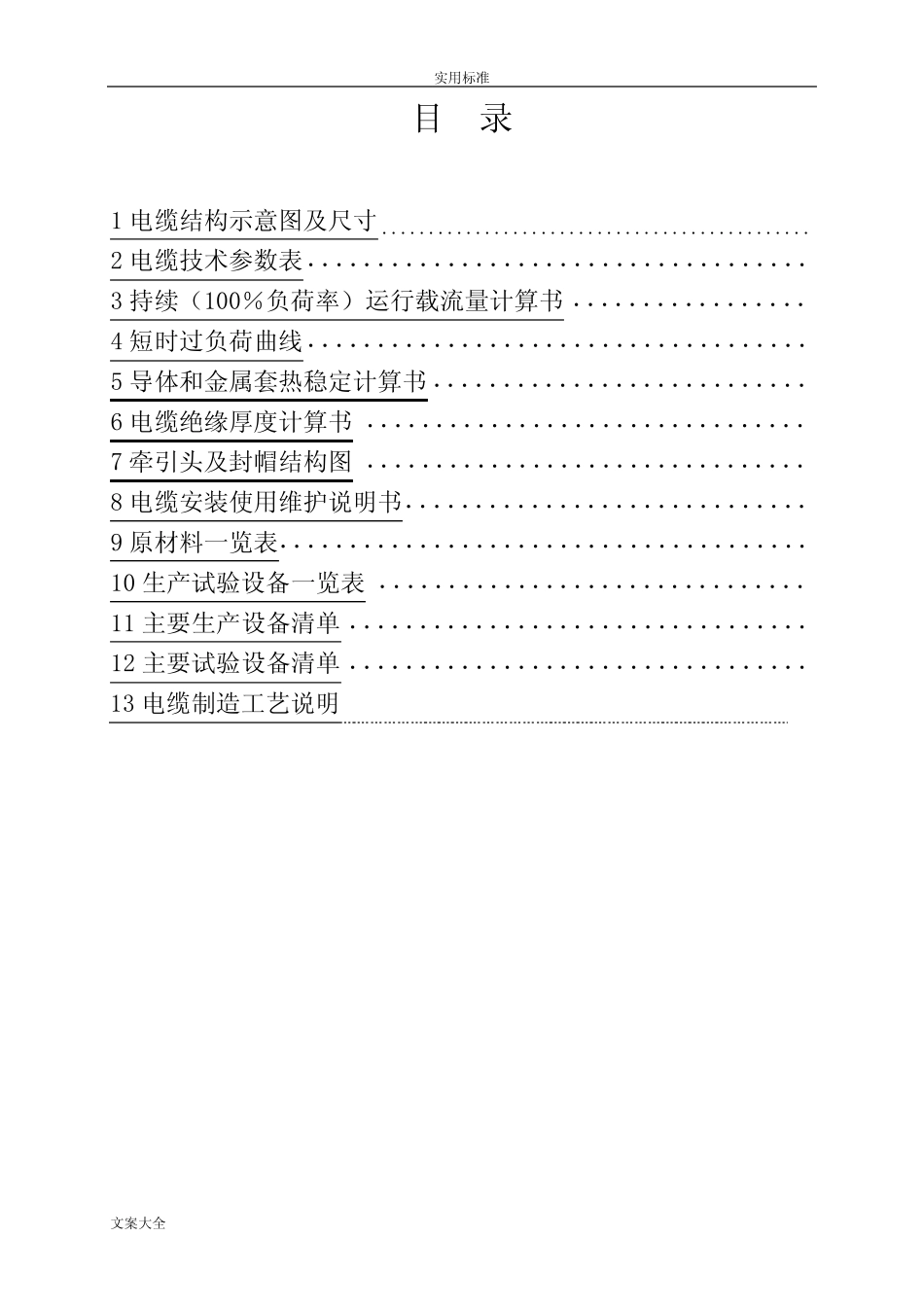

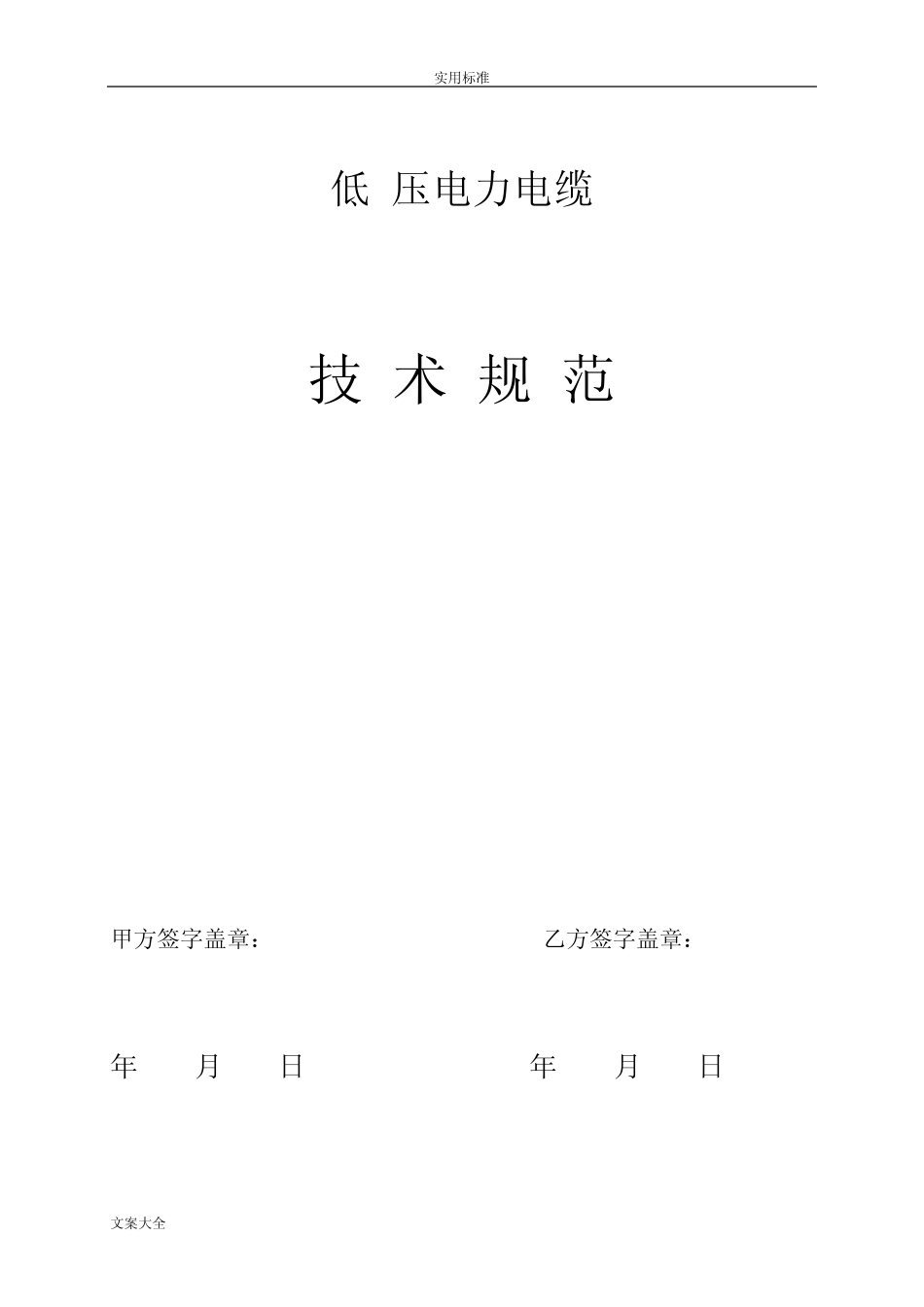

实用标准文案大全低压电力电缆技术规范甲方签字盖章：乙方签字盖章：年月日年月日实用标准文案大全目录1电缆结构示意图及尺寸..............................................2电缆技术参数表....................................3持续（100％负荷率）运行载流量计算书.................4短时过负荷曲线....................................5导体和金属套热稳定计算书...........................6电缆绝缘厚度计算书................................7牵引头及封帽结构图................................8电缆安装使用维护说明书.............................9原材料一览表......................................10生产试验设备一览表...............................11主要生产设备清单.................................12主要试验设备清单.................................13电缆制造工艺说明实用标准文案大全1电缆结构示意图及尺寸（1）结构示意图（2）JKLGYJ1×50mm2结构尺寸序号结构标称厚度mm标称外径mm1导电线芯—26.6(-0.1,+0.1)2导体包带0.1427.23导体屏蔽(挤制)1.029.04绝缘17.063.0(-0.5,+1.5)5外屏蔽1.065.06半导电阻水带(近似值)2.071.07皱纹铝护套2.084.5(-2.0,+2.0)8防蚀层0.2585.09外护套4.594.010外半导电层0.595.0(-3.0,+3.0)2电缆技术参数表（卖方应填写的项目和数据）JKLGYJ1×50mm2实用标准文案大全序号项目单位卖方保证1制造工艺概要1.1交联方式（VCV、CCV、MDCV或其它）VCV1.2内、外半导电层与绝缘层挤出方式三层共挤1.3有无内应力消除装置有1.4PE原料纯度（杂质含量径向最大尺寸）1kg中杂质微粒大于100μm数为01.5可制造最高电压等级kV1.261.6可制造最大绝缘厚度mm501.7可制造最大导体截面积mm2502技术参数2.1额定电压（Uo/U）kV0.64/1.262.2最高工作电压（Um）kV1262.3基准冲击耐压水平（BIL）kV22.4电缆芯数和导体标称截面积芯数×mm2l×502.5导体a.材料铜b.根数及其组合形状60根、圆形紧压c.紧压系数≮0.90d.标称外径mm26.62.6半导电带a.材料半导电尼龙带b.厚度mm0.14（标称）2.7挤出导电屏蔽a.材料超光滑交联型半导电屏蔽料b.厚度mm1.02.8绝缘a.材料超净交联聚乙烯绝缘料b.标称厚度mm17.0c.最小厚度mm16.152.9额定下导体屏蔽处的最大场强kV/mm5.692.10挤出绝缘屏蔽a.材料超光滑交联型半导电屏蔽料b.厚度mm1.02.11衬垫和纵向阻水构造绝缘屏蔽外绕包4层半导电阻水缓冲带2.12金属屏蔽由金属套代替a.材料/b.形式mm/2.13金属套或综合防水层a.材料和形式电工铝、挤包皱纹铝套实用标准文案大全b.标称厚度mm2.02.14外护层a.材料防鼠、防白蚁PE护套料b.标称厚度mm4.5c.导电层挤制半导电层2.15电缆总外径及公差mm95.0（-3.0，+3.0）2.16电缆重量kg/m10.38（近似）2.17允许最小弯曲半径a.敷设中mm1900b.运行中mm14002.18导体最高额定温度a.正常运行时℃90b.短时（每次不超过72h）℃105c.暂态℃2502.1920℃导体最大直流电阻Ω/km0.03662.2090℃导体最大交流电阻Ω/km0.04852.21导体与金属屏蔽或金属套间设计电容μF/km0.1652.2220℃导体与金属屏蔽或金属套间绝缘电阻常数MΩ·km≮36702.2320℃金属屏蔽或金属套对地绝缘电阻常数MΩ·km≮36.72.24载流能力（参考值）2.24.1正常运行时（品形敷设，电缆间距250mm）a.空气中敷设A962空气温度:40℃b.直埋敷设（见敷设示意图）埋深1米A829土壤温度：25℃，热阻系数为1.2℃.cm/wc.管道敷设A土壤温度：25℃（管道温度35℃）6792.24.2短时过负荷在过负荷前以60%、80%、100%的持续额定载流量工作条件下的过负荷允许值（或关系曲线）A见过载曲线图实用标准文案大全导体3秒钟允许通过最大电流kA41.32.24.3电缆允许使用最大张力kN352.25电缆允许最大侧压力kN/m52.26电缆弯曲刚度kg/mm25.89×1092.27电缆设计使用寿命年≮303电缆结构3.1导体3.1.1技术规格GB/T39563.1.2绞线层数与每层根数5/1+6+12+18+233.1.3外层扭绞方向左向3.1.4导线单根直径3.4a.最大mm3.43b.最小mm3.373.1.5弹性模量Mpa630003.1.6线膨胀系数1/℃2.3×10-63.2导体屏蔽3.2.1技术规范GB/T110173.2.2半导电带厚度mm0.143.2.3挤出半导电层20℃电阻系数Ω...
