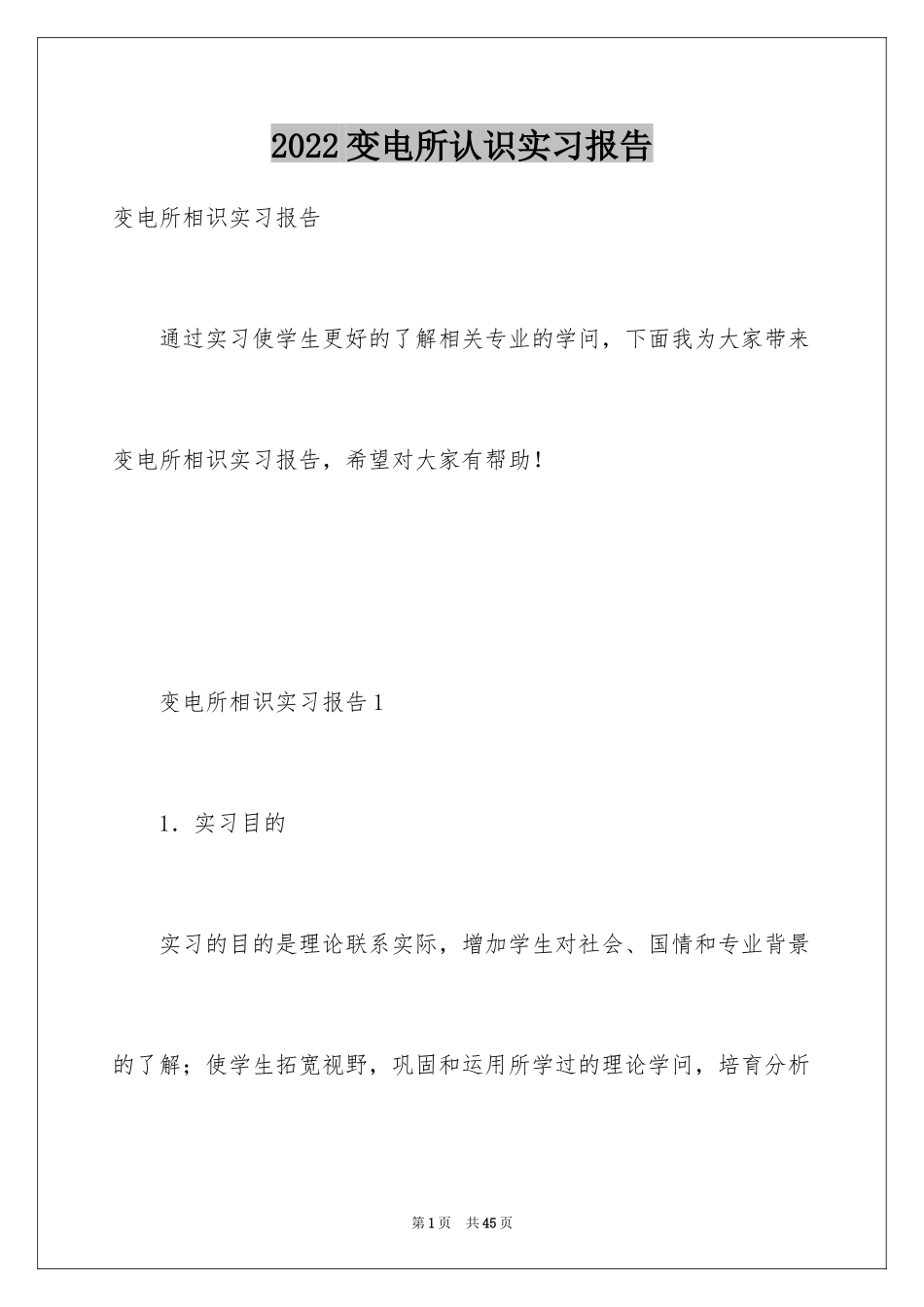

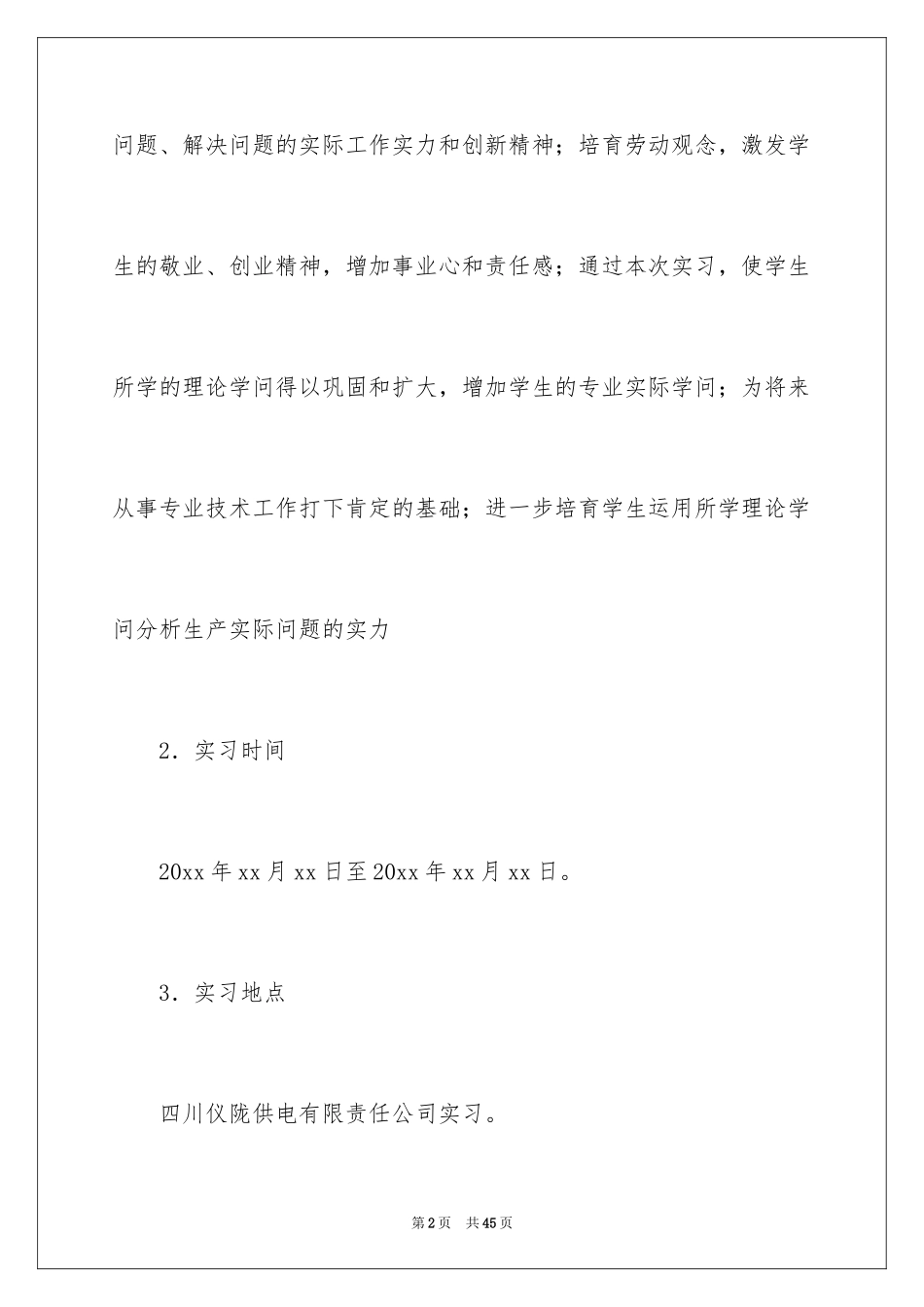

2022变电所认识实习报告变电所相识实习报告通过实习使学生更好的了解相关专业的学问，下面我为大家带来变电所相识实习报告，希望对大家有帮助！变电所相识实习报告11．实习目的实习的目的是理论联系实际，增加学生对社会、国情和专业背景的了解；使学生拓宽视野，巩固和运用所学过的理论学问，培育分析第1页共45页问题、解决问题的实际工作实力和创新精神；培育劳动观念，激发学生的敬业、创业精神，增加事业心和责任感；通过本次实习，使学生所学的理论学问得以巩固和扩大，增加学生的专业实际学问；为将来从事专业技术工作打下肯定的基础；进一步培育学生运用所学理论学问分析生产实际问题的实力2．实习时间20xx年xx月xx日至20xx年xx月xx日。3．实习地点四川仪陇供电有限责任公司实习。第2页共45页4．实习内容4.1变电站电气主接线变电站电气主接线指的是变电站中汇合、安排电能的电路，通常称为变电所一次接线，是由变压器、断路器、隔离开关、互感器、母线、避雷器等电气设备按肯定依次连接而成的，电气主接线图中，全部电气设备均用规定的文字和符号表示，按它们的正常状态画出。变电站的主接线有线路-变压器组接线，单母线接线，桥式接线三种。为了便于运行分析与操作，变电站的主限制室中，通常运用了能表明主要电气设备运行状态的主接线操作图，每次操作预演和操作完成后第3页共45页都要确认图上有关设备的运行状态已经正确无误。电气主接线是整个变电站电气部分的主干，电气主接线方案的选定，对变电所电气设备的选择，现场布置，爱护与限制所实行的方式，运行牢靠性、敏捷性经济性、检修运行维护的平安性等，都有干脆的影响。因此选择优化的电气主接线方式具有特殊重要的意义。4.2变电站主要电气设备4.2.1主变压器主变压器的特点是电压等级高、传输容量大，对变压器的设计和制造工艺的要求都比较高为了节约材料、便利运输，一般采纳自耦变第4页共45页压器。自耦变压器一般接成星形-星形。由于铁心饱和，在二次侧感应电压内会有三次谐波出现。为了消退三次谐波及削减自耦变压器的零序阻抗，三相自耦变压器中，除有公共绕组和串联绕组外，还增设了一个接成三角形的第三绕组，此绕组和公共绕组、串联绕组只有磁的联系，没有电的联系。第三绕组电压为6~35kV，除了用来消退三次谐波外，还可以用来对旁边地区供电，或者用来连接无功补偿装置等。4.2.2断路器高压断路器的主要作用是，在正常状况下限制各种电力线路和设第5页共45页备的开断和关合，在电力系统发生故障时自动地切除电力系统的短路电流，以保证电力系统的正常运行。在超高压电网中我国500kV断路器全部运用六氟化硫断路器。4.2.3隔离开关隔离开关是高压开关设备的一种，在结构上，隔离开关没有特地的灭弧装置，因此不能用来拉合负荷电流和短路电流，。正常分开位置时，隔离开关两端之间有符合平安要求的可见绝缘距离，在电网中其主要用途有：①设备检修时，隔离开关用来隔离有电和无电部分，形成明显的开断点，以保证工作人员和设备的平安；②隔离开关和断第6页共45页路器相协作，进行倒闸操作，以变更系统接线的运行方式。其只要作用是电气隔离。4.2.4电压互感器电压互感器作为电压变换装置跨接于高压与零线之间，将高电压转换成各种设备和仪表的工作电压；电压互感器的主要用途有：①供电量结算用，要求有0.2级精确等级，但输出容量不大；②用作继电爱护的电影信号源，要求精确等级一般为0.5级及3p，输出容量一般较大；③用作合闸或重合闸检查同期、检无压信号，要求精确等级一般为1.0级和3.0级，输出容量较大。现代电力系统中，电压互感第7页共45页器一般可做到四绕组式，这样一台电压互感器可集上述三种用途于一身。电压互感器分为电磁式和电容式两大类，目前在500kV电力系统中，大量运用的都是电容式电压互感器。4.2.5电流互感器电流互感器是特地用作变换电流的特种变压器。电流互感器的一次绕组串联在电力线路中，线路中的电流就是互感器的一次电流，二次绕组接有测量仪表和爱护装置，作为二次绕组的负荷，二次绕组输出电流额定值一般为5A或1A。4.2.6避雷器第8页共45页避雷器是变电站内爱护电气设备免雷电冲击...
