机械成孔监理实施细则VIP专享VIP免费

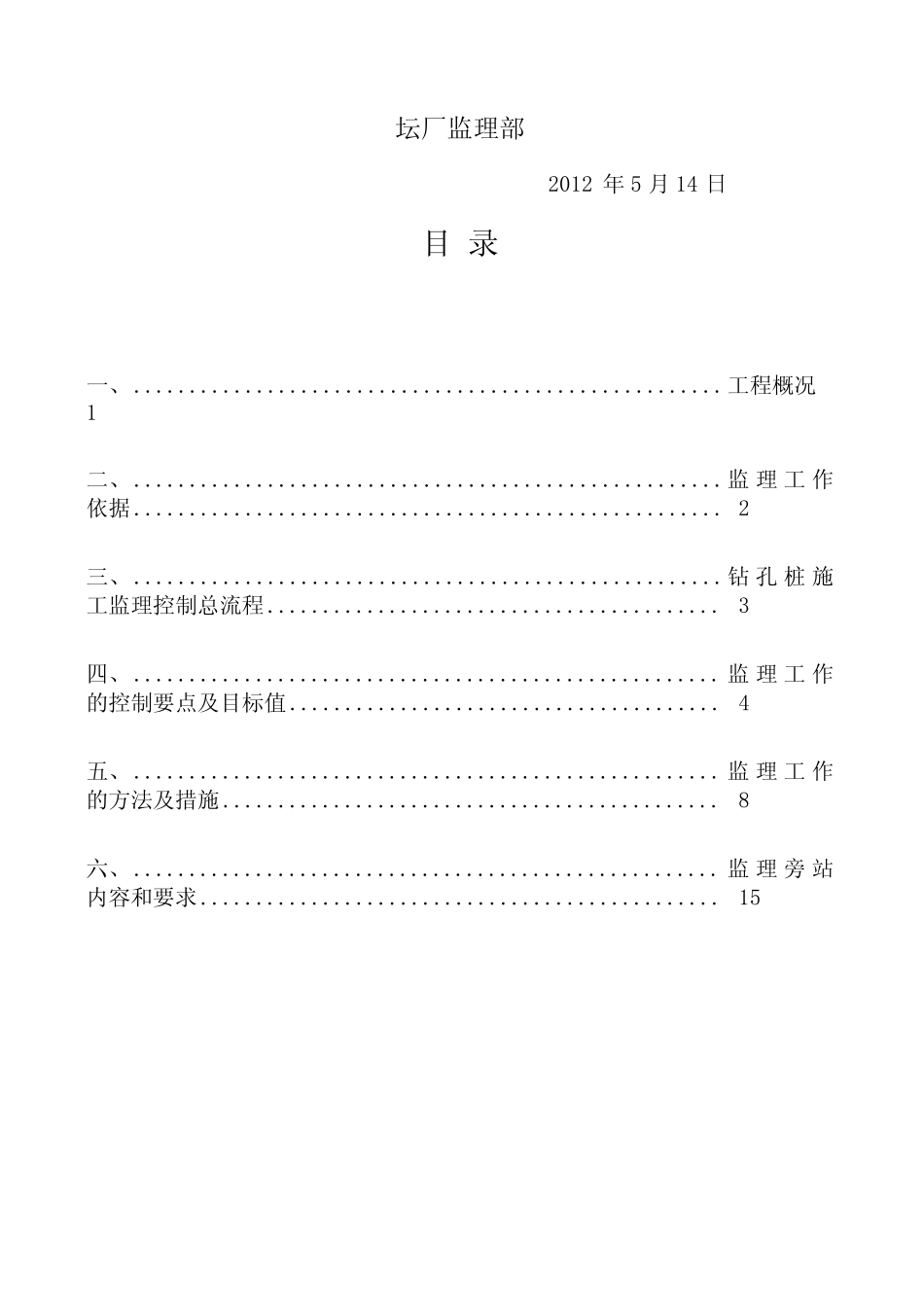

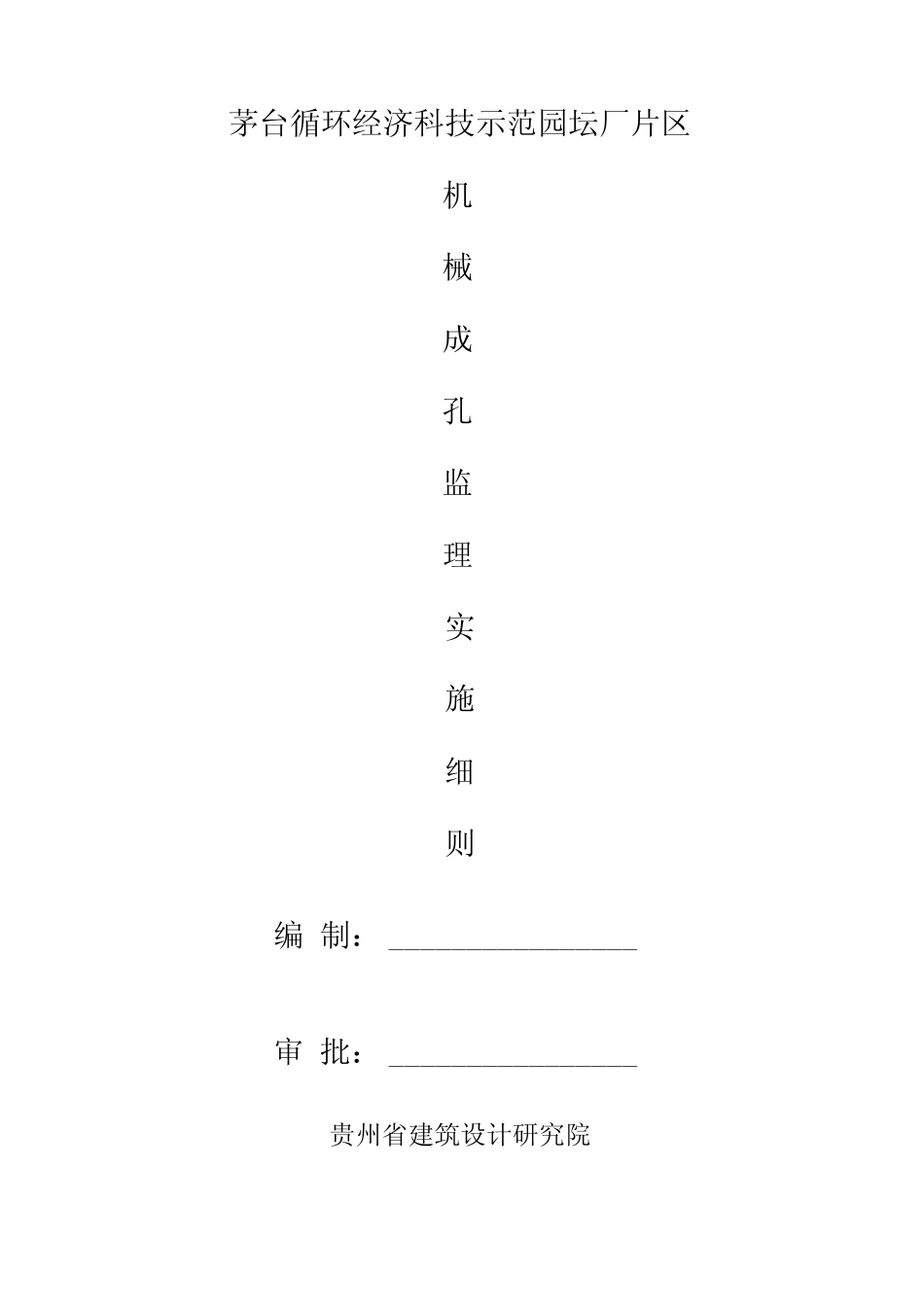

茅台循环经济科技示范园坛厂片区机械成孔监理实施细则编制：________________审批：________________贵州省建筑设计研究院坛厂监理部2012年5月14日目录一、.....................................................工程概况1二、.....................................................监理工作依据.....................................................2三、.....................................................钻孔桩施工监理控制总流程.........................................3四、.....................................................监理工作的控制要点及目标值.......................................4五、.....................................................监理工作的方法及措施.............................................8六、.....................................................监理旁站内容和要求...............................................15一、工程概况茅台循环经济科技示范园坛厂片区工程位于仁怀市坛厂，本工程动能为制酒生广房，为丙类生广房。基础米用桩基础(机械成孔旋挖桩)，持力层白云质石灰岩，地基承载能力特征值fa=3000kpa。主厂房为两跨2X21m=42m排架结构，多台5t双梁吊车，总长度210m，柱顶标高为10.200m,牛腿标高为6m。建筑面积：8988m2。主厂房一层，付厂房两层。机成孔灌注桩概况如下：二、监理工作依据1、建设监理合同、施工合同及招投标文件；2、监理规划；3、工程桩施工图纸、技术说明及设计变更等；4、地勘报告；5、经审批的机械成孔施工方案；6、执行标准、规范(1)建筑桩基技术规范(JGJ94-94);(2)〈〈建筑地基基础工程施工质量验收规范》(GB50202—2002);(3)《建筑工程质量验收统一标准》(GB50300—2001);(4)《工程测量规范》(GB50026—93);(5)〈〈钢筋焊接及验收规范》(JGJ18-96);(6)〈〈混凝土结构工程施工质量验收规范》(GB50204-2002);(7)《建设工程监理规范》(GB50319—2000)。三、钻孔桩施工监理控制总流程施工准备阶段终孔验收审查进场机械设备第一次清孔验收审批施工组织设计材料进场和质量控制督促施工单位处理到位钻孔桩分项工程质量验收桩基子分部验收和评估四、监理工作的控制要点及目标值1、质量目标风险分析度工程采用的钻孔灌注桩桩径较大，深度较深，施工中成孔时间较长，容易出现塌孔现象。施工的工序较为复杂，施工工艺变化较多，其中成孔工艺、泥浆护壁性能及水下碌灌注质量对钻孔灌注桩质量的目标影响较大，钻孔灌注桩常见质量问题包括桩位偏差、孔斜、断桩、缩径、桩身碌疏松、沉淤超厚及钢筋笼上浮等。2、桩位放样控制：对群桩允许偏差20mm;单排桩10mm。3、灌注桩的桩位偏差必须符合下表的规定，桩顶标高至少要比设计标高高出0.5m,桩底清孔质量按不同的成桩工艺有不同的要求，应按规范的具体要求执行。每浇筑50m3必须有1组试件。小于50m3的桩，每根桩必须有1组试件表2灌注桩的平面位置和垂直度的允许偏差表成孔方法桩径允许偏差(mm)垂直度允许偏差(%)桩位允许偏差(mm)1〜3根、单排桩基垂直丁中心线方向和群桩基础的边桩条型桩基沿中心线方向和群桩基础的中间桩1泥浆护壁钻孔桩D<1000mm土50<1D/6，且不大丁100D/4，且不大丁150D>1000mm土50100+0.01H150+0.01H2套管成孔灌注桩D<500mm一20<170150D>500mm1001503干成孔灌注桩一20<1701504人工挖孔桩混凝土护壁+50<0.550150钢套管护壁+50<1100200注：1.桩径允许偏差的负值是指个别断面。2.采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。3.H为施工现场地面标高与桩顶设计标高的距离，,D为设计桩径4.本工程应使用套管成孔灌注桩。4、工程桩应进行承载力检验。对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行检验，检验桩数不应少于总数的1%,且不应少于3根，当总桩数少于50根时，不应少于2根。5、桩身质量应进行检验，检验要求应符合设计规定。当设计无具体规定时，对设计等级为甲级或地质条件复杂，成检质量可靠性低的灌注桩，抽检数量不应少于总数的30%，且不应少于20根。每个柱子承...
