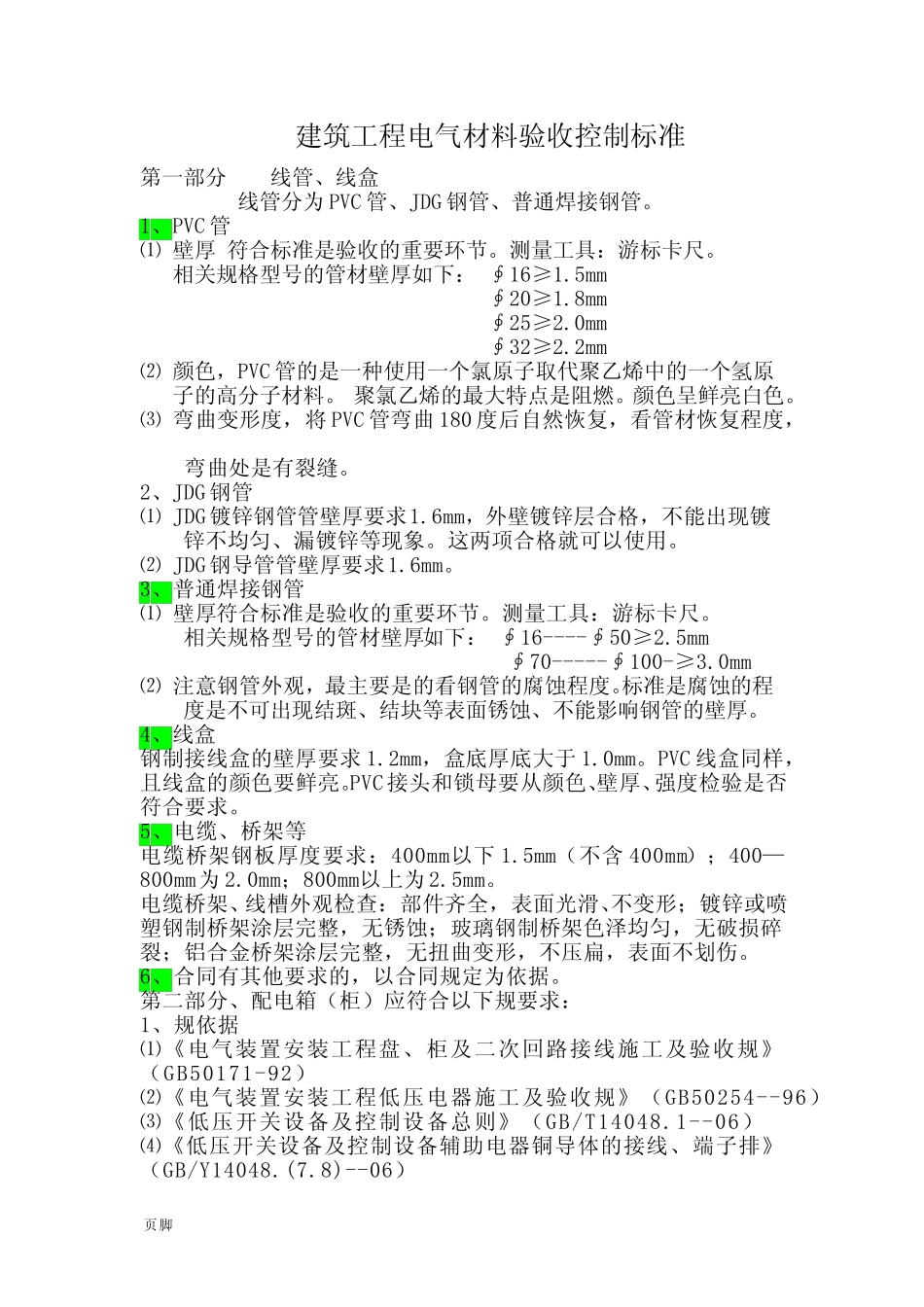

建筑工程电气材料验收控制标准第一部分线管、线盒线管分为PVC管、JDG钢管、普通焊接钢管。1、PVC管⑴壁厚符合标准是验收的重要环节。测量工具：游标卡尺。相关规格型号的管材壁厚如下：∮16≥1.5mm∮20≥1.8mm∮25≥2.0mm∮32≥2.2mm⑵颜色，PVC管的是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料。聚氯乙烯的最大特点是阻燃。颜色呈鲜亮白色。⑶弯曲变形度，将PVC管弯曲180度后自然恢复，看管材恢复程度，弯曲处是有裂缝。2、JDG钢管⑴JDG镀锌钢管管壁厚要求1.6mm，外壁镀锌层合格，不能出现镀锌不均匀、漏镀锌等现象。这两项合格就可以使用。⑵JDG钢导管管壁厚要求1.6mm。3、普通焊接钢管⑴壁厚符合标准是验收的重要环节。测量工具：游标卡尺。相关规格型号的管材壁厚如下：∮16----∮50≥2.5mm∮70-----∮100-≥3.0mm⑵注意钢管外观，最主要是的看钢管的腐蚀程度。标准是腐蚀的程度是不可出现结斑、结块等表面锈蚀、不能影响钢管的壁厚。4、线盒钢制接线盒的壁厚要求1.2mm，盒底厚底大于1.0mm。PVC线盒同样，且线盒的颜色要鲜亮。PVC接头和锁母要从颜色、壁厚、强度检验是否符合要求。5、电缆、桥架等电缆桥架钢板厚度要求：400mm以下1.5mm（不含400mm）；400—800mm为2.0mm；800mm以上为2.5mm。电缆桥架、线槽外观检查：部件齐全，表面光滑、不变形；镀锌或喷塑钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。6、合同有其他要求的，以合同规定为依据。第二部分、配电箱（柜）应符合以下规要求：1、规依据⑴《电气装置安装工程盘、柜及二次回路接线施工及验收规》（GB50171-92）⑵《电气装置安装工程低压电器施工及验收规》（GB50254--96）⑶《低压开关设备及控制设备总则》（GB/T14048.1--06）⑷《低压开关设备及控制设备辅助电器铜导体的接线、端子排》（GB/Y14048.(7.8)--06）页脚⑸《低压系统设备的绝缘配合》（GB/T1695.1--97）2、各类箱电气部件（不含支架类、辅材类）的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件、检测报告。合格证、认证证书复印件同规格、同型号应各备一。进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证[CCC]产品除外)、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。3、金属配电箱体及电气元件品牌要求，配电箱（柜）钢板厚度不应小于1.5mm，钢板箱（柜）门盘面厚度不应小于2.0mm，箱（柜）电气安装系统图应与箱（柜）电气安装一致，绘图正确、清晰、整齐、适用。五、器件及导线按相序及用途分色一致，线鼻子根部用热缩管或绝缘塑料带包扎，颜色与分色一致，包扎整齐、美观。箱体及底板板应具有符合合同约定要求厚度，并平整、无弯翘变形等现象,并有产品合格证。防腐漆涂层均匀、无漏板现象，采用金属刮试，不易脱落。4、接线端子箱地线接线柱必须按照92DQ3---34页配置。5、配电箱、配电柜的金属部分，包括电器的安装板（支架）和电器的金属外壳等均应有良好的接地。配电箱、柜盖、门、覆板等处装有电器并可开启时也应以裸铜软线与接地的金属构架可靠连接。6、电器安装底板后的配线必须排列整齐，用尼龙绑带扎成束或敷设于专用塑料线槽，并卡固在板后或柜安装架处。配线应留有适当余度。所有一次回路的线路截面应与设计的进出线径相匹配。7、烫锡。如为多芯铜线时须采用套管线鼻压接。与电度表连接的导线须用独股铜芯导线。8、导线穿过铁制安装板面时在板面处加装橡皮垫或塑料护圈。以保护导线绝缘外皮完好。9、配电箱、配电柜所装各种刀开关及断路器当处于断开状态时可动部分不宜带电。垂直安装时上端接电源下端接负荷。水平安装时左端接电源右端接负荷（面对配电装置）。10、处于公共场所的配电箱（柜）须有保护板（二次板、覆板）使带电部分不应裸露。11、配电箱、配电柜的电源指示灯应接在总开关前侧。12、照明箱电气干线宜用硬母线。出线断路器应与电气干线单独连接，不宜采用导线套接。13、采用TN—S系统供电时，PE线不得断开。在配电箱、配电柜应设置N、...
