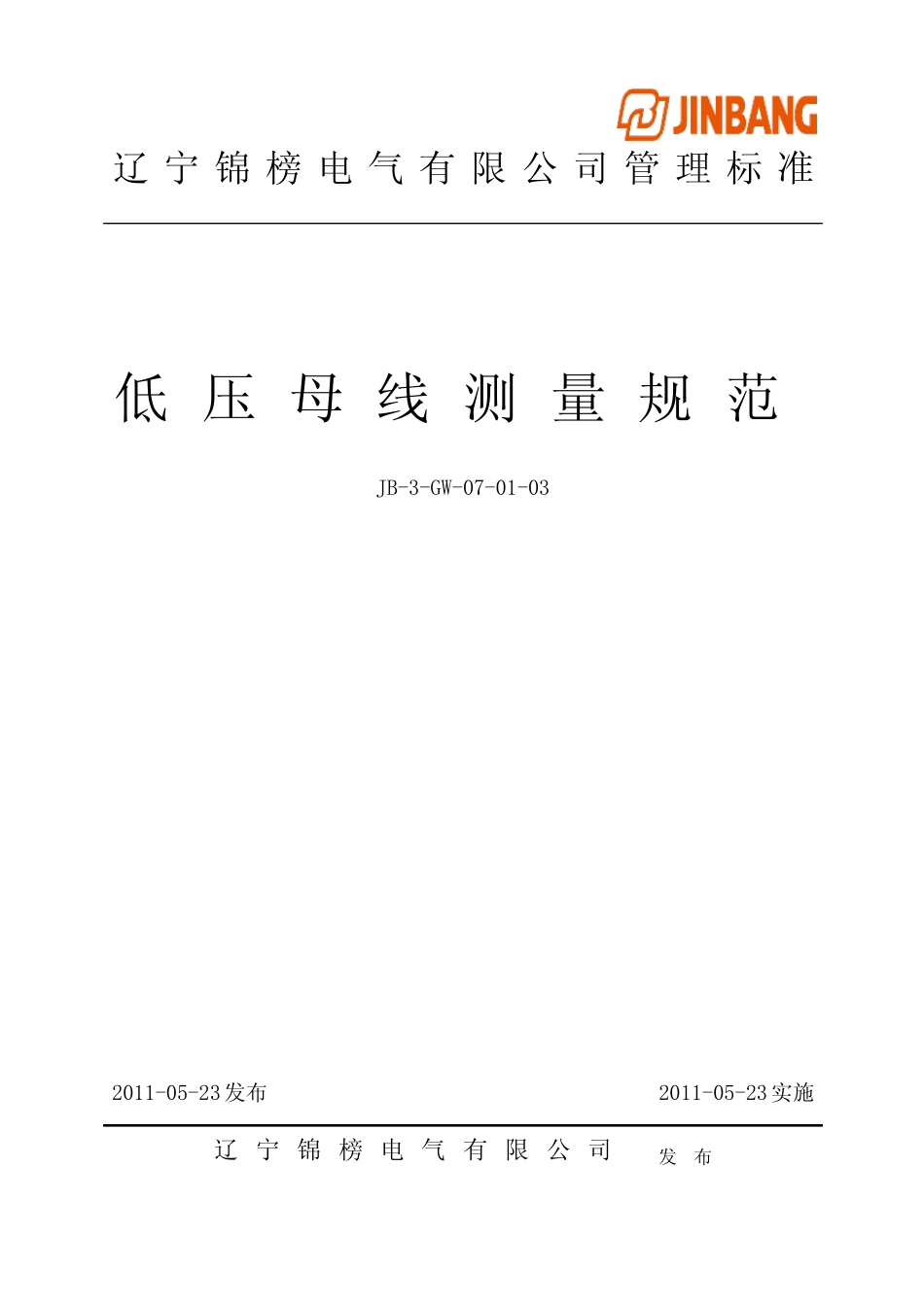

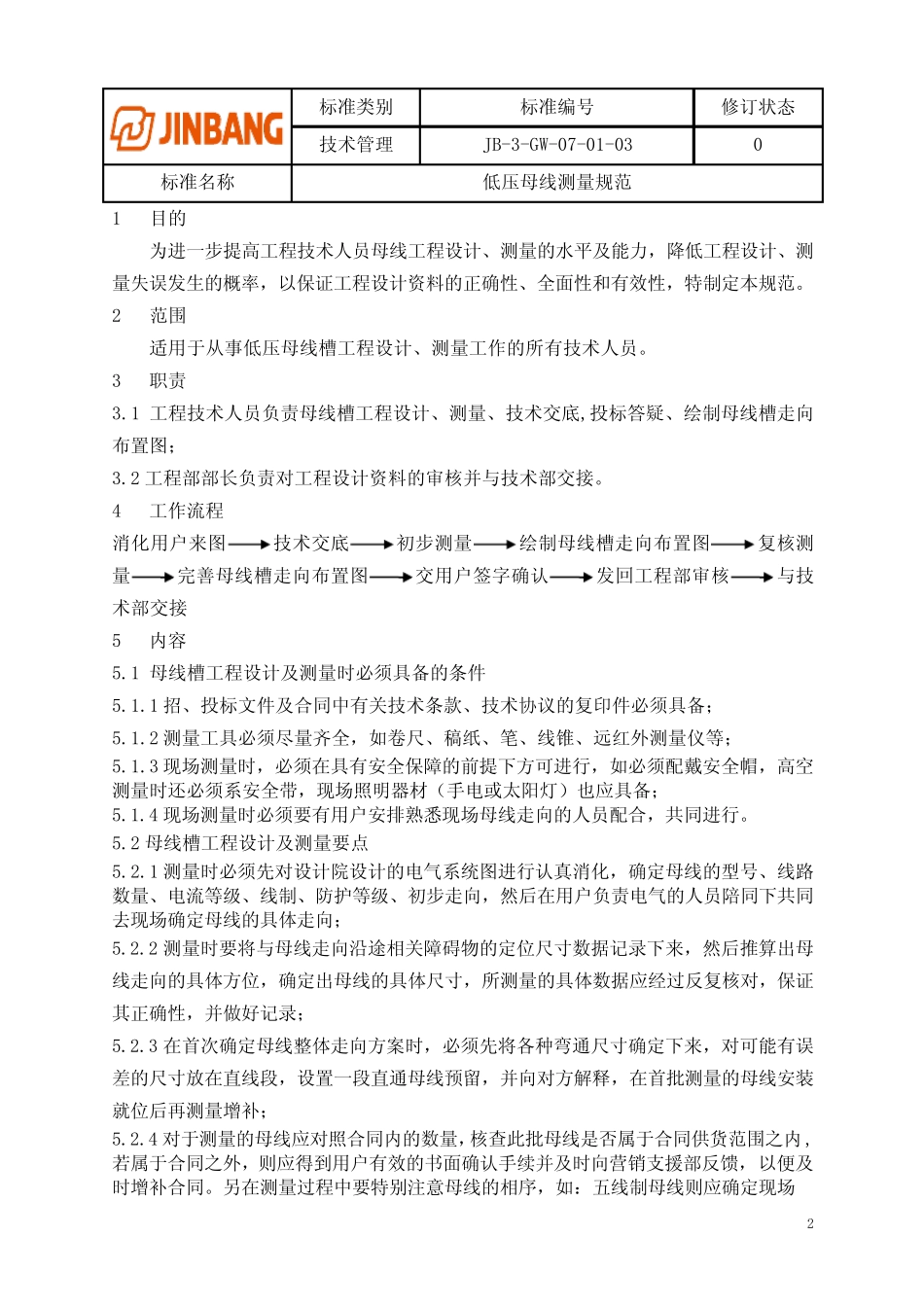

辽宁锦榜电气有限公司管理标准低压母线测量规范JB-3-GW-07-01-032011-05-23发布2011-05-23实施辽宁锦榜电气有限公司发布2标准类别标准编号修订状态技术管理JB-3-GW-07-01-030标准名称低压母线测量规范1目的为进一步提高工程技术人员母线工程设计、测量的水平及能力，降低工程设计、测量失误发生的概率，以保证工程设计资料的正确性、全面性和有效性，特制定本规范。2范围适用于从事低压母线槽工程设计、测量工作的所有技术人员。3职责3.1工程技术人员负责母线槽工程设计、测量、技术交底,投标答疑、绘制母线槽走向布置图；3.2工程部部长负责对工程设计资料的审核并与技术部交接。4工作流程消化用户来图技术交底初步测量绘制母线槽走向布置图复核测量完善母线槽走向布置图交用户签字确认发回工程部审核与技术部交接5内容5.1母线槽工程设计及测量时必须具备的条件5.1.1招、投标文件及合同中有关技术条款、技术协议的复印件必须具备；5.1.2测量工具必须尽量齐全，如卷尺、稿纸、笔、线锥、远红外测量仪等；5.1.3现场测量时，必须在具有安全保障的前提下方可进行，如必须配戴安全帽，高空测量时还必须系安全带，现场照明器材（手电或太阳灯）也应具备；5.1.4现场测量时必须要有用户安排熟悉现场母线走向的人员配合，共同进行。5.2母线槽工程设计及测量要点5.2.1测量时必须先对设计院设计的电气系统图进行认真消化，确定母线的型号、线路数量、电流等级、线制、防护等级、初步走向，然后在用户负责电气的人员陪同下共同去现场确定母线的具体走向；5.2.2测量时要将与母线走向沿途相关障碍物的定位尺寸数据记录下来，然后推算出母线走向的具体方位，确定出母线的具体尺寸，所测量的具体数据应经过反复核对，保证其正确性，并做好记录；5.2.3在首次确定母线整体走向方案时，必须先将各种弯通尺寸确定下来，对可能有误差的尺寸放在直线段，设置一段直通母线预留，并向对方解释，在首批测量的母线安装就位后再测量增补；5.2.4对于测量的母线应对照合同内的数量，核查此批母线是否属于合同供货范围之内,若属于合同之外，则应得到用户有效的书面确认手续并及时向营销支援部反馈，以便及时增补合同。另在测量过程中要特别注意母线的相序，如：五线制母线则应确定现场3标准类别标准编号修订状态技术管理NZTH-3-GW-07-01-030标准名称低压母线测量规范PE排的方向，四线制母线则应确定现场N排的方向,并标注在测量图上；5.2.5在测量竖井母线时，首先应核对楼层标高，然后测绘出竖井间大样图，标明竖井间各种设备所占方位、尺寸及母线孔洞的方位、尺寸，再注明插接箱的安装高度，并根据所测绘的尺寸来确定竖井内母线的分布和插接箱外形尺寸，以确保母线及插接箱安装合理方便，并能保证插接箱箱门的正常开启；另插接箱还应确定内装空开型号，是否带附件及联锁机构等。对于母线在竖井的相序排列，则应根据母线具体型号来确定；5.2.6在测量水平母线时应注意母线安装方式，确认母线的导电排是立式还是卧式，若水平母线是走向竖井，则要结合出线柜的出线方式来综合考虑，总的原则是一定要保持竖井间的母线导电排是立式，以便于插接箱的安装；若一段距离内有几路母线，还要结合现场考虑母线的排列间距，以保证母线拆装与维护方便；母线槽吊装高度、标高等有关尺寸均要结合现场情况予以确认，在测量母线槽非标角度弯通时，则应拉线测量，测出非标角度；5.2.7当一个合同有几种防护等级要求的母线槽时，则应明确母线走向图中哪一部分母线是哪一种防护等级，如同一个合同中既有防火母线槽又有普通母线槽的，也一定要弄清楚哪几条线路是防火的，哪几条线是普通母线，并得到顾客书面认可；5.2.8对于开关柜、变压器等设备与母线槽接口，测量时应根据合同的规定，确认是否与母线配套供应，若需配套，则应测出开关柜、变压器的外形尺寸，开关柜、变压器引出的接线铜排桩头截面尺寸、出柜顶距离、冲孔尺寸、在设备顶排列方位尺寸，从而确定母线始端进线箱的外形尺寸，接口连接铜排规格、数量，必要时还应绘出连接排的加工制作图；5.2.9测量工作应分两步进行,即先进行初步的测量,然后根据初步测量的结果绘制母线走向图,...
