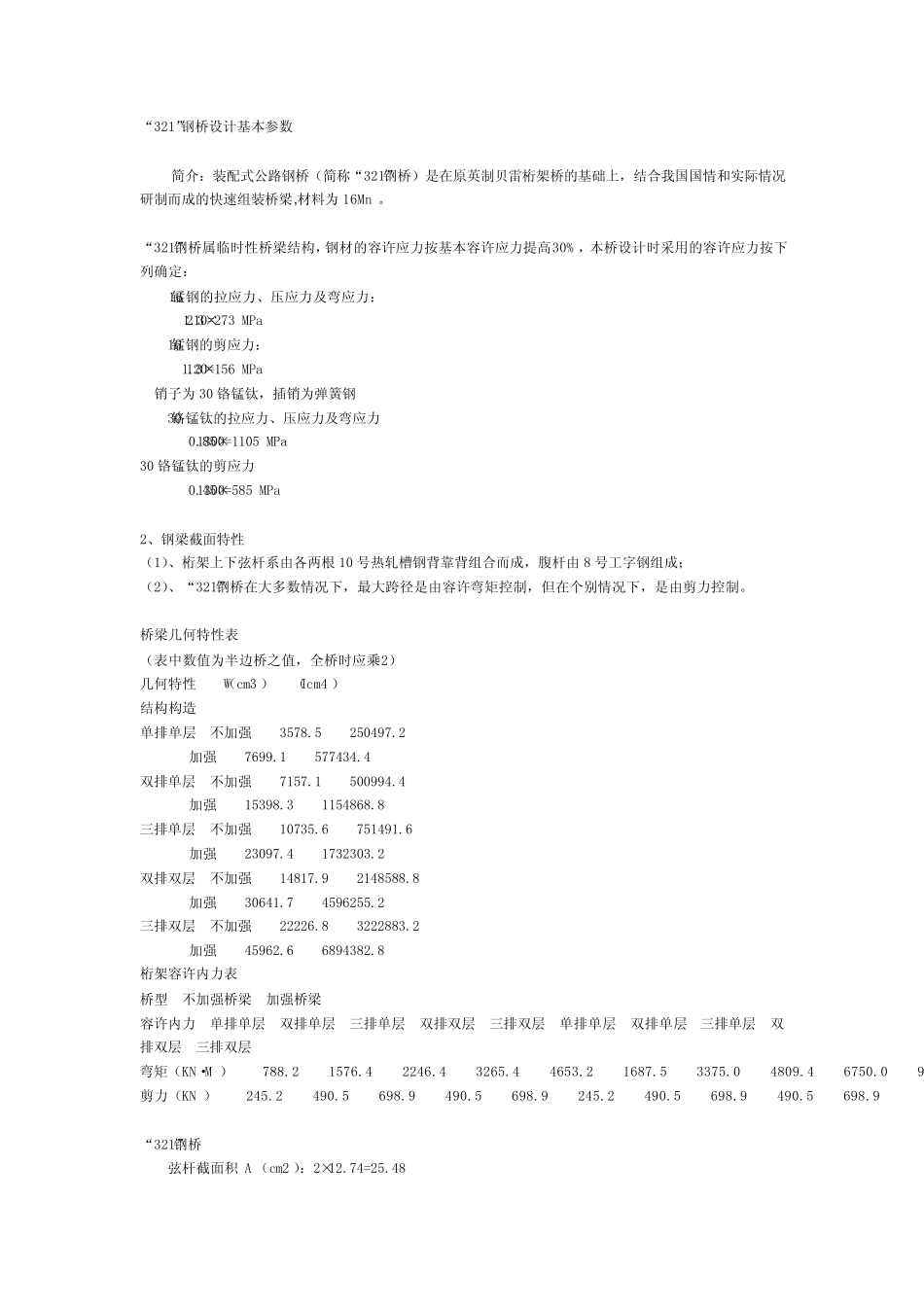

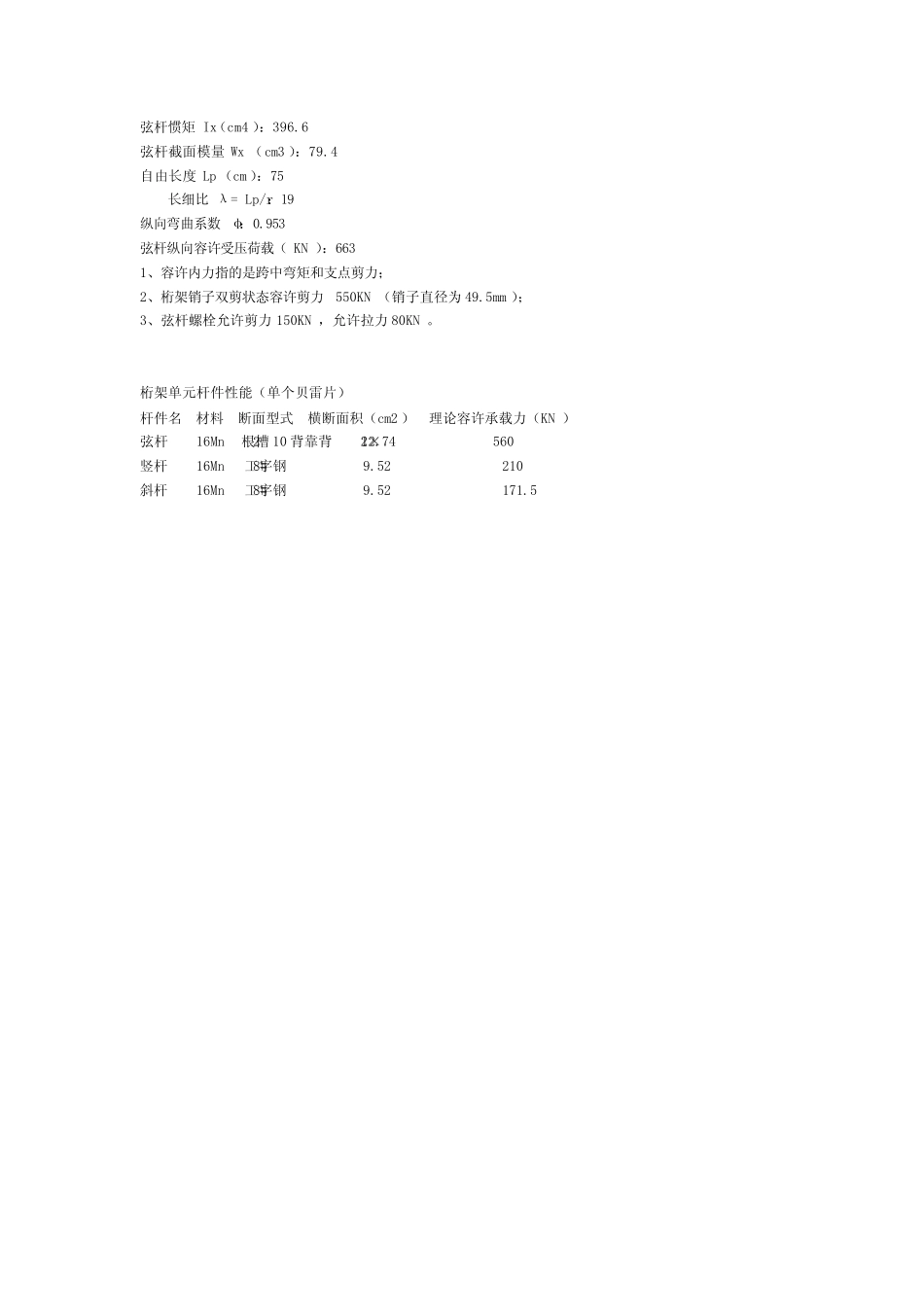

“321”钢桥设计基本参数简介：装配式公路钢桥（简称“321”钢桥）是在原英制贝雷桁架桥的基础上，结合我国国情和实际情况研制而成的快速组装桥梁,材料为16Mn。“321”钢桥属临时性桥梁结构，钢材的容许应力按基本容许应力提高30%，本桥设计时采用的容许应力按下列确定：16锰钢的拉应力、压应力及弯应力：1.3×210=273MPa16锰钢的剪应力：1.3×120=156MPa销子为30铬锰钛，插销为弹簧钢30铬锰钛的拉应力、压应力及弯应力0.85×1300=1105MPa30铬锰钛的剪应力0.45×1300=585MPa2、钢梁截面特性（1）、桁架上下弦杆系由各两根10号热轧槽钢背靠背组合而成，腹杆由8号工字钢组成；（2）、“321”钢桥在大多数情况下，最大跨径是由容许弯矩控制，但在个别情况下，是由剪力控制。桥梁几何特性表（表中数值为半边桥之值，全桥时应乘2）几何特性W（cm3）I（cm4）结构构造单排单层不加强3578.5250497.2加强7699.1577434.4双排单层不加强7157.1500994.4加强15398.31154868.8三排单层不加强10735.6751491.6加强23097.41732303.2双排双层不加强14817.92148588.8加强30641.74596255.2三排双层不加强22226.83222883.2加强45962.66894382.8桁架容许内力表桥型不加强桥梁加强桥梁容许内力单排单层双排单层三排单层双排双层三排双层单排单层双排单层三排单层双排双层三排双层弯矩（KN·M）788.21576.42246.43265.44653.21687.53375.04809.46750.09618.8剪力（KN）245.2490.5698.9490.5698.9245.2490.5698.9490.5698.9“321”钢桥弦杆截面积A（cm2）：2×12.74=25.48弦杆惯矩Ix（cm4）：396.6弦杆截面模量Wx（cm3）：79.4自由长度Lp（cm）：75长细比λ=Lp/r：19纵向弯曲系数φ：0.953弦杆纵向容许受压荷载（KN）：6631、容许内力指的是跨中弯矩和支点剪力；2、桁架销子双剪状态容许剪力550KN（销子直径为49.5mm）；3、弦杆螺栓允许剪力150KN，允许拉力80KN。桁架单元杆件性能（单个贝雷片）杆件名材料断面型式横断面积（cm2）理论容许承载力（KN）弦杆16Mn2根槽10背靠背2×12.74560竖杆16Mn8#工字钢9.52210斜杆16Mn8#工字钢9.52171.5
