交通路线标志牌施工方案VIP免费

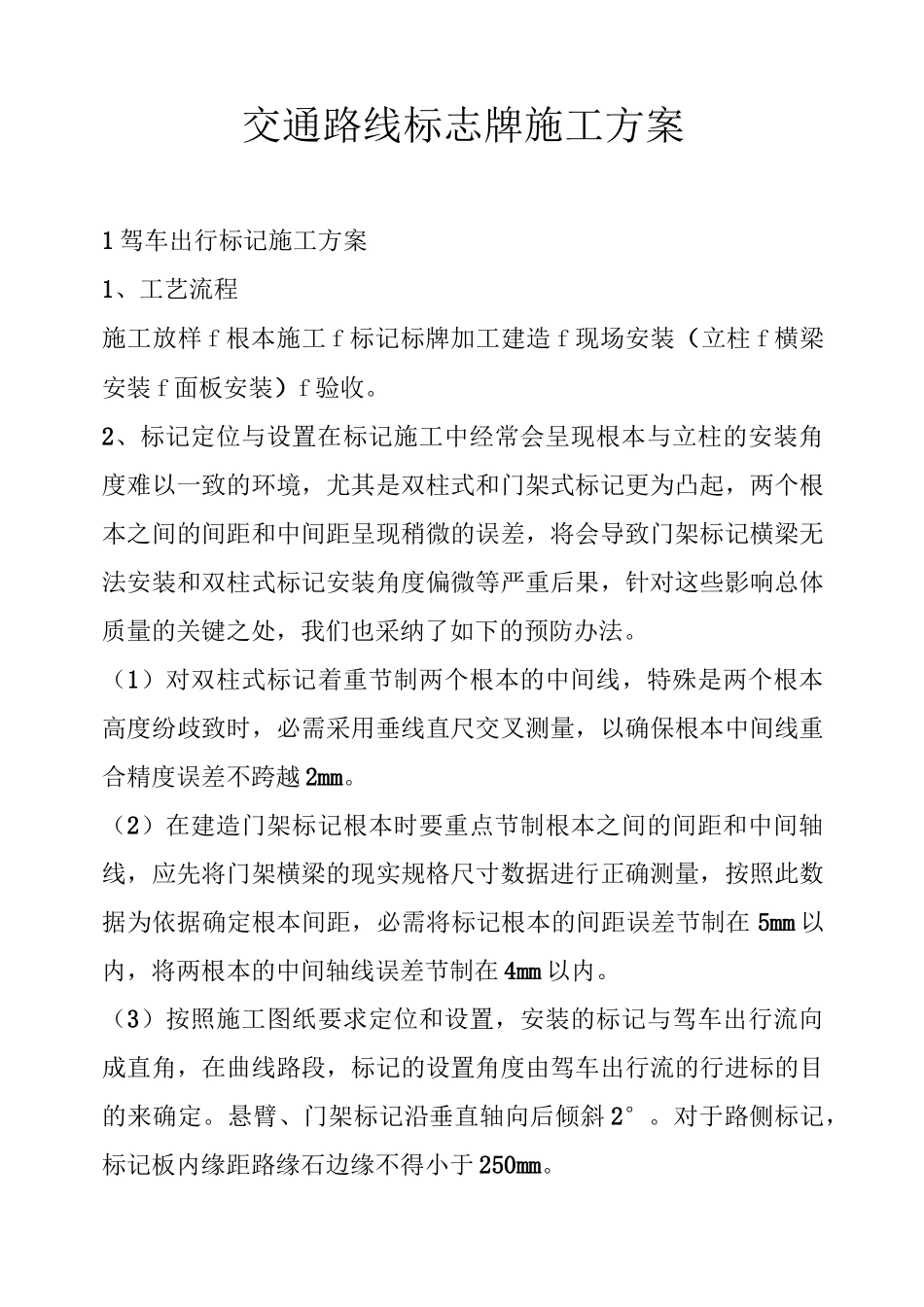

交通路线标志牌施工方案_第1页
1/14

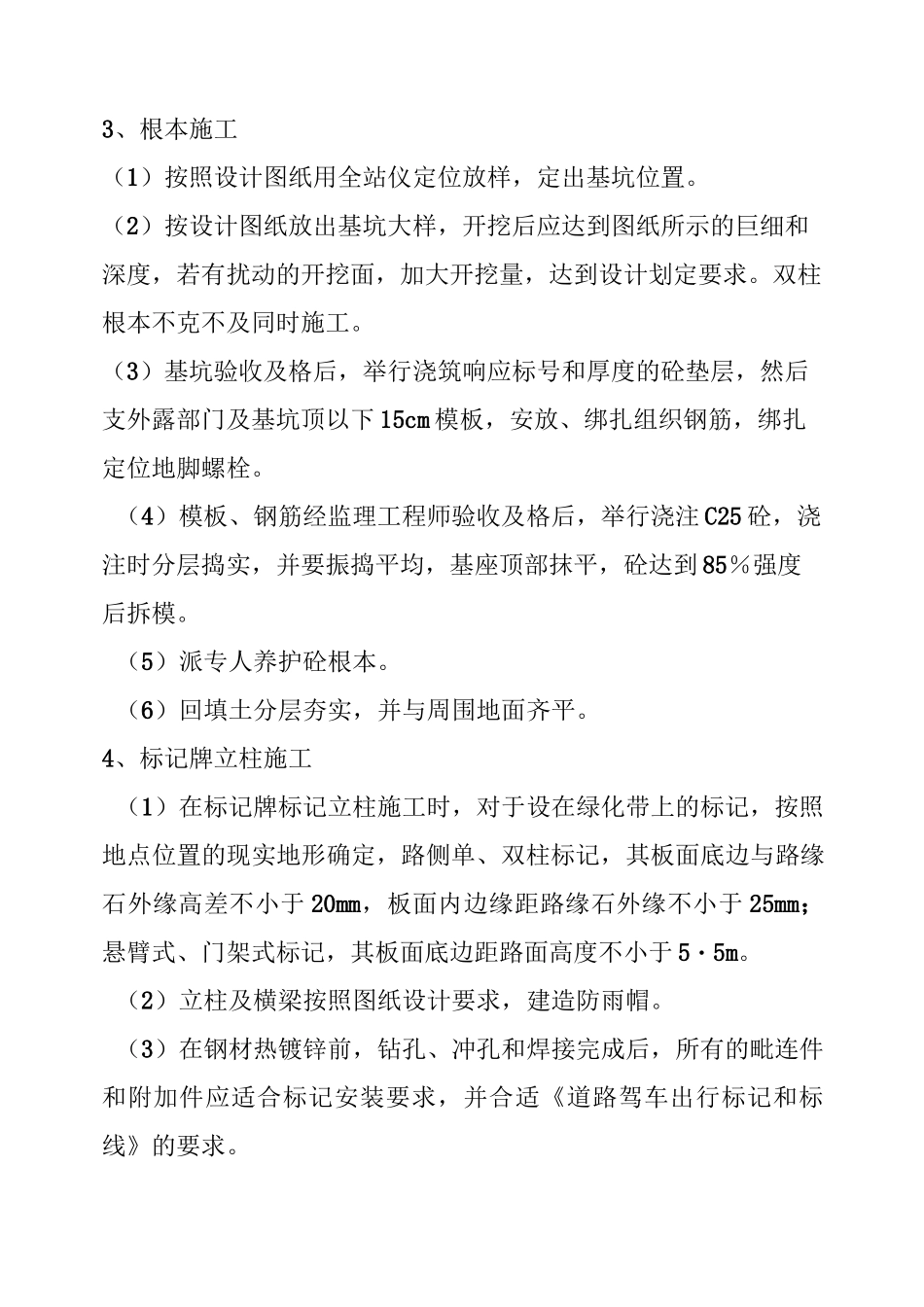

交通路线标志牌施工方案_第2页
2/14

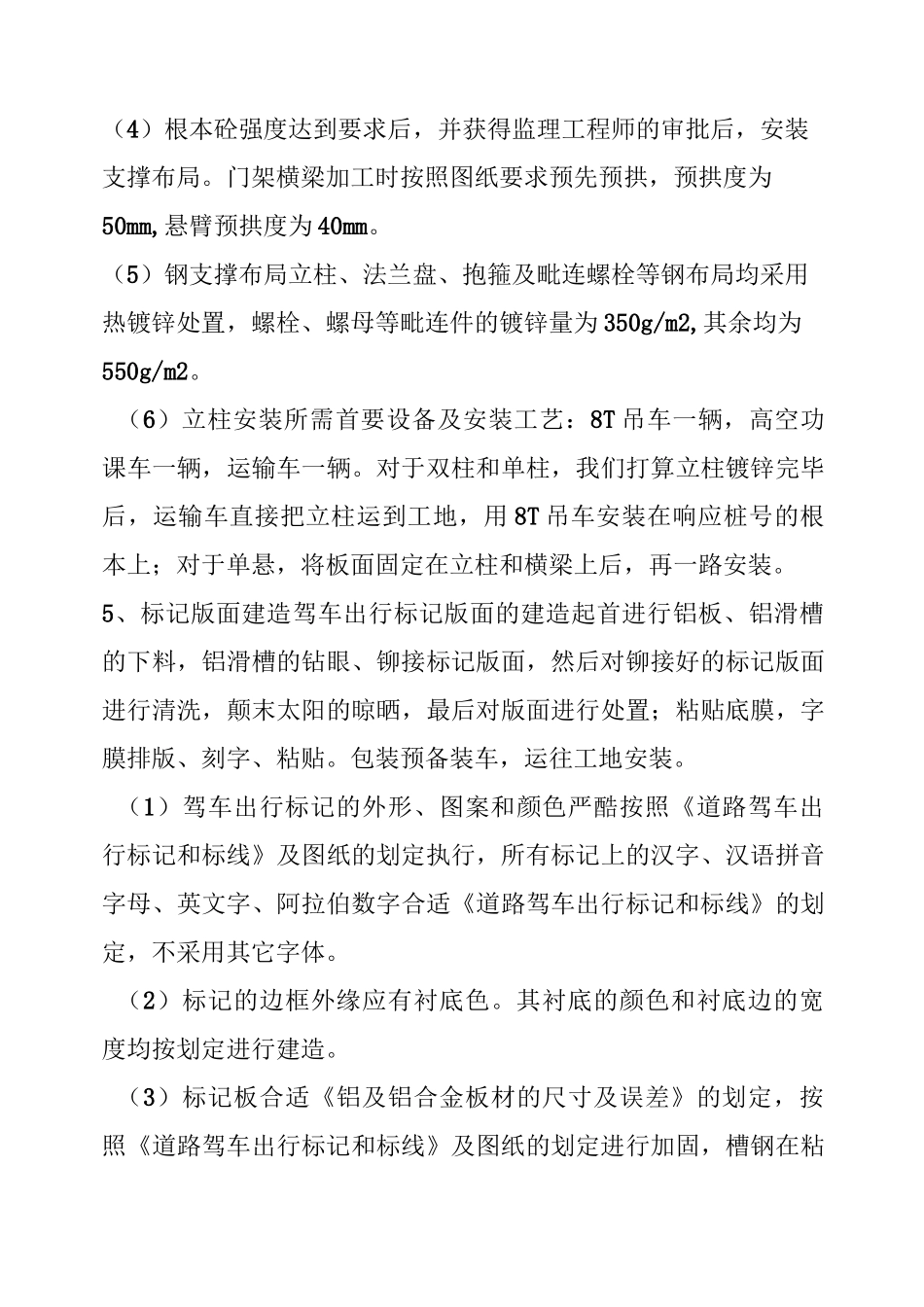

交通路线标志牌施工方案_第3页
3/14
交通路线标志牌施工方案1驾车出行标记施工方案1、工艺流程施工放样f根本施工f标记标牌加工建造f现场安装(立柱f横梁安装f面板安装)f验收。2、标记定位与设置在标记施工中经常会呈现根本与立柱的安装角度难以一致的环境,尤其是双柱式和门架式标记更为凸起,两个根本之间的间距和中间距呈现稍微的误差,将会导致门架标记横梁无法安装和双柱式标记安装角度偏微等严重后果,针对这些影响总体质量的关键之处,我们也采纳了如下的预防办法。(1)对双柱式标记着重节制两个根本的中间线,特殊是两个根本高度纷歧致时,必需采用垂线直尺交叉测量,以确保根本中间线重合精度误差不跨越2mm。(2)在建造门架标记根本时要重点节制根本之间的间距和中间轴线,应先将门架横梁的现实规格尺寸数据进行正确测量,按照此数据为依据确定根本间距,必需将标记根本的间距误差节制在5mm以内,将两根本的中间轴线误差节制在4mm以内。(3)按照施工图纸要求定位和设置,安装的标记与驾车出行流向成直角,在曲线路段,标记的设置角度由驾车出行流的行进标的目的来确定。悬臂、门架标记沿垂直轴向后倾斜2°。对于路侧标记,标记板内缘距路缘石边缘不得小于250mm。3、根本施工(1)按照设计图纸用全站仪定位放样,定出基坑位置。(2)按设计图纸放出基坑大样,开挖后应达到图纸所示的巨细和深度,若有扰动的开挖面,加大开挖量,达到设计划定要求。双柱根本不克不及同时施工。(3)基坑验收及格后,举行浇筑响应标号和厚度的砼垫层,然后支外露部门及基坑顶以下15cm模板,安放、绑扎组织钢筋,绑扎定位地脚螺栓。(4)模板、钢筋经监理工程师验收及格后,举行浇注C25砼,浇注时分层捣实,并要振捣平均,基座顶部抹平,砼达到85%强度后拆模。(5)派专人养护砼根本。(6)回填土分层夯实,并与周围地面齐平。4、标记牌立柱施工(1)在标记牌标记立柱施工时,对于设在绿化带上的标记,按照地点位置的现实地形确定,路侧单、双柱标记,其板面底边与路缘石外缘高差不小于20mm,板面内边缘距路缘石外缘不小于25mm;悬臂式、门架式标记,其板面底边距路面高度不小于5・5m。(2)立柱及横梁按照图纸设计要求,建造防雨帽。(3)在钢材热镀锌前,钻孔、冲孔和焊接完成后,所有的毗连件和附加件应适合标记安装要求,并合适《道路驾车出行标记和标线》的要求。(4)根本砼强度达到要求后,并获得监理工程师的审批后,安装支撑布局。门架横梁加工时按照图纸要求预先预拱,预拱度为50mm,悬臂预拱度为40mm。(5)钢支撑布局立柱、法兰盘、抱箍及毗连螺栓等钢布局均采用热镀锌处置,螺栓、螺母等毗连件的镀锌量为350g/m2,其余均为550g/m2。(6)立柱安装所需首要设备及安装工艺:8T吊车一辆,高空功课车一辆,运输车一辆。对于双柱和单柱,我们打算立柱镀锌完毕后,运输车直接把立柱运到工地,用8T吊车安装在响应桩号的根本上;对于单悬,将板面固定在立柱和横梁上后,再一路安装。5、标记版面建造驾车出行标记版面的建造起首进行铝板、铝滑槽的下料,铝滑槽的钻眼、铆接标记版面,然后对铆接好的标记版面进行清洗,颠末太阳的晾晒,最后对版面进行处置;粘贴底膜,字膜排版、刻字、粘贴。包装预备装车,运往工地安装。(1)驾车出行标记的外形、图案和颜色严酷按照《道路驾车出行标记和标线》及图纸的划定执行,所有标记上的汉字、汉语拼音字母、英文字、阿拉伯数字合适《道路驾车出行标记和标线》的划定,不采用其它字体。(2)标记的边框外缘应有衬底色。其衬底的颜色和衬底边的宽度均按划定进行建造。(3)标记板合适《铝及铝合金板材的尺寸及误差》的划定,按照《道路驾车出行标记和标线》及图纸的划定进行加固,槽钢在粘贴定向反光膜之前与板面铆接好。合适《公路驾车出行标记板手艺前提》的划定。(4)标记板在剪裁或切割后边缘整洁、朴直、没有毛刺,尺寸误差节制在土5mm以内,概况无较着皱纹、凹痕、变形,每平方米规模内的平整度公役小于1・0mm。(5)对于大型指路标记,我们尽可能削减分块数目,最多不跨越4块。标记板的拼接采用对接,接缝的最大间隙小于1mm,所有接缝用背衬增强,背衬与标记板用铆钉毗连,铆...
