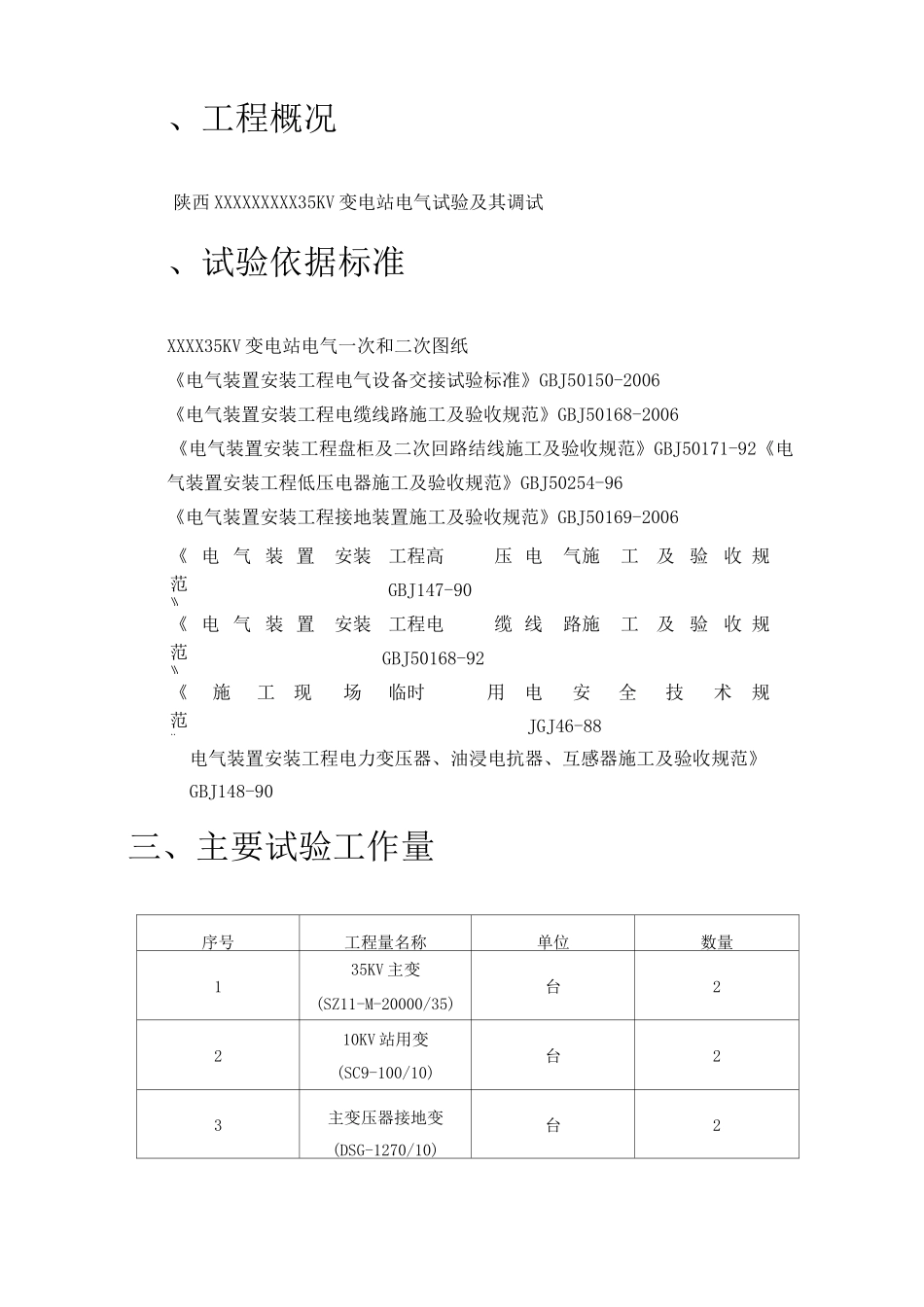

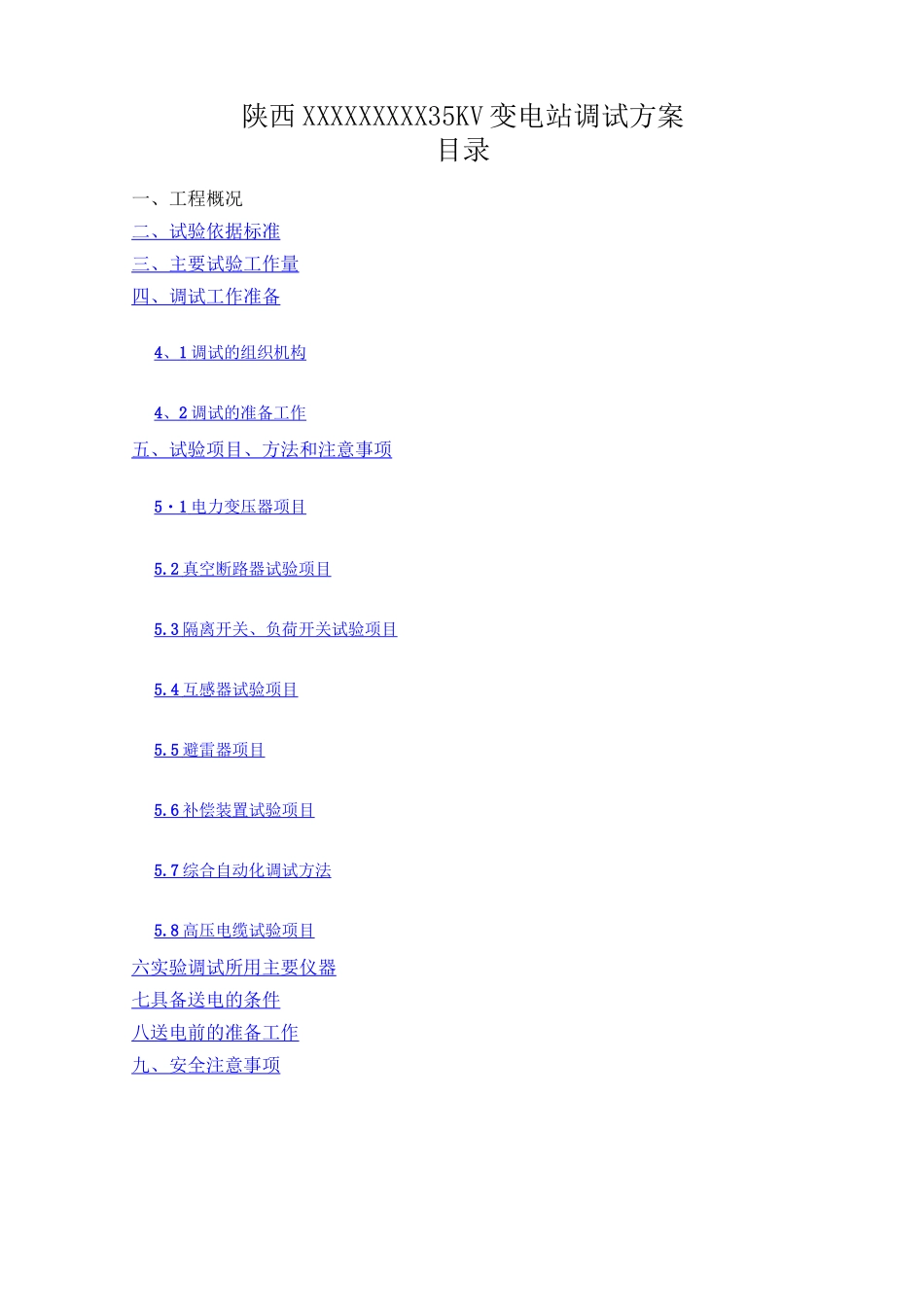

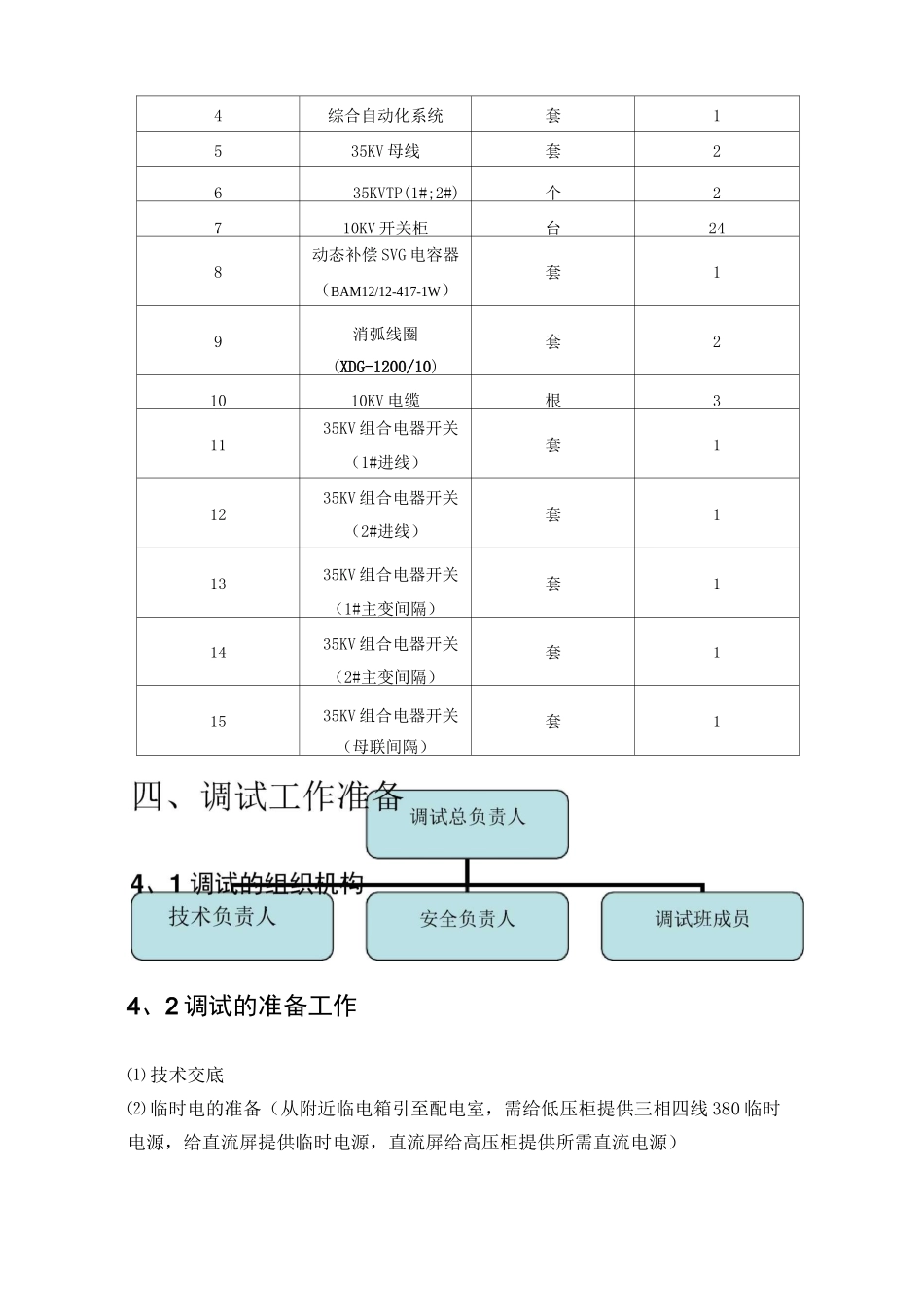

陕西XXXXXXXXX35KV变电站调试方案目录一、工程概况二、试验依据标准三、主要试验工作量四、调试工作准备4、1调试的组织机构4、2调试的准备工作五、试验项目、方法和注意事项5・1电力变压器项目5.2真空断路器试验项目5.3隔离开关、负荷开关试验项目5.4互感器试验项目5.5避雷器项目5.6补偿装置试验项目5.7综合自动化调试方法5.8高压电缆试验项目六实验调试所用主要仪器七具备送电的条件八送电前的准备工作九、安全注意事项、工程概况陕西XXXXXXXXX35KV变电站电气试验及其调试、试验依据标准XXXX35KV变电站电气一次和二次图纸《电气装置安装工程电气设备交接试验标准》GBJ50150-2006《电气装置安装工程电缆线路施工及验收规范》GBJ50168-2006《电气装置安装工程盘柜及二次回路结线施工及验收规范》GBJ50171-92《电气装置安装工程低压电器施工及验收规范》GBJ50254-96《电气装置安装工程接地装置施工及验收规范》GBJ50169-2006《电气装置安装工程高压电气施工及验收规范》GBJ147-90《电气装置安装工程电缆线路施工及验收规范》GBJ50168-92《施工现场临时用电安全技术规范》JGJ46-88电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90三、主要试验工作量序号工程量名称单位数量135KV主变(SZ11-M-20000/35)台2210KV站用变(SC9-100/10)台23主变压器接地变(DSG-1270/10)台24综合自动化系统套1535KV母线套2635KVTP(1#;2#)个2710KV开关柜台248动态补偿SVG电容器（BAM12/12-417-1W）套19消弧线圈(XDG-1200/10)套21010KV电缆根31135KV组合电器开关（1#进线）套11235KV组合电器开关（2#进线）套11335KV组合电器开关（1#主变间隔）套11435KV组合电器开关（2#主变间隔）套11535KV组合电器开关（母联间隔）套14、2调试的准备工作⑴技术交底⑵临时电的准备（从附近临电箱引至配电室，需给低压柜提供三相四线380临时电源，给直流屏提供临时电源，直流屏给高压柜提供所需直流电源）⑶认真阅读电气设计图纸⑷认真阅读产品说明书⑸核对所有设备与设计图纸是否一致⑹所有设备安装好，盘柜内部连线好并安装好接地线⑺高压电缆头做完⑻调试场地的清理及临时照明的准备⑼现场拉好警戒线，并做好标识⑽调试机具的准备及保管五、试验项目、方法和注意事项开展所有试验之前,提前一天给监理公司发送请检通知具体试验调试项目如下：5.1电力变压器项目5.1.1.1.测量绕组连同套管的直流电阻；5.1.1.2.检查所有分接头的变压比；5.1.1.3检查变压器的三相结线组别；5.1.1.4测量绕组连同套管的绝缘电阻、吸收比；5.1.1.5测量绕组连同套管的介质损耗角正切值tg5（35KV变压器）；5.1.1.6.测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻5.1.1.7.绝缘油试验；5.1.2.试验验方法（过程：按图接线校线试验）5.2.1.3.5.1.2.1.在测量直流电阻开始之前，首先搬动变压器的分接开关转动一周重复3到4次，然后按照试验接线图接线，夹线钳夹到设备线夹上，要紧固以便减小误差，接线完毕后应由其他试验工程师核对，确认无误后再开展试验，要及时记录；试验完毕后把分接开关放在额定档位;5.1.2.2.检查变比和接线组别时要按照所用仪器的接线测量方式接线，接线完毕后应由其他试验工程师核对，确认无误后再开始试验，要及时记录;试验完毕后把分接开关放在额定档位;5.1.2.3.绝缘测试时，要确认非试验相要可靠接地，试验顺序要按照先低后高的原则。需要作高电压试验时，首先要确保前期的绝缘试验结果合格，再次是升压要平缓，尽量选择环境比较安静时开展试验，按图接线，接线完毕后应由其他试验工程师核对，确认无误后再开始试验，要及时记录；5.1.2.4.当变压器电压等级为35kv及以上，且容量在8000kvA及以上时，应测量介质损耗角正切值tg5；被测绕组的tg5值不应大于产品出厂试验值的130%；测量仪器采用全自动介损测试仪，试验接线按照仪器要求连接；经核实接线正确后开始试验，试验结束做好记录；5.1.2.5.在开展绝缘油试验时，要选在气候干燥风速小的时候开展（采用全自动试油机）a、用洁净的汽油洗涤试油杯，调整平板电极间距为2.5mm;b、油样送到试验地点要静止一段时间后再开展试验；5・2真空断路器...
