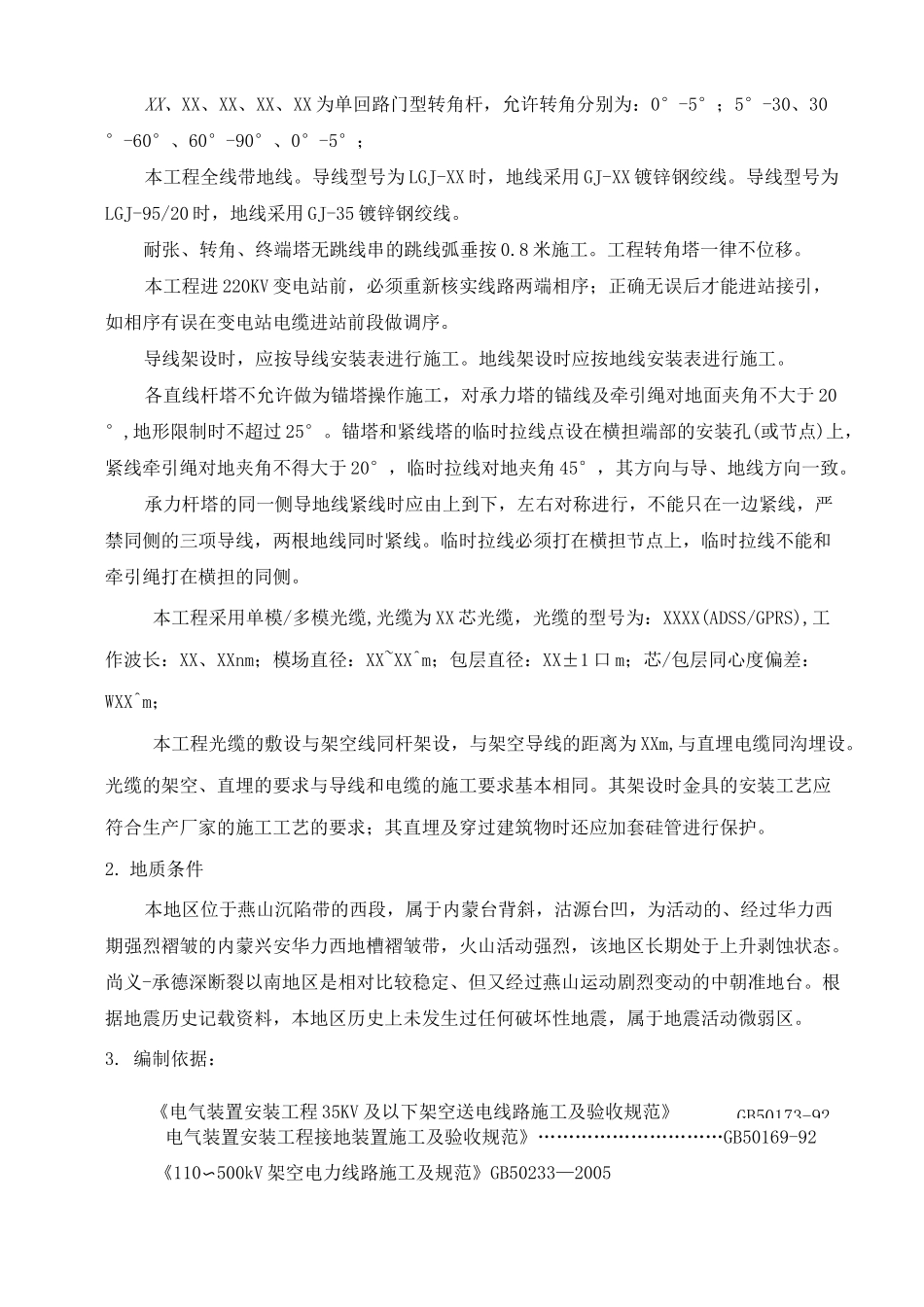

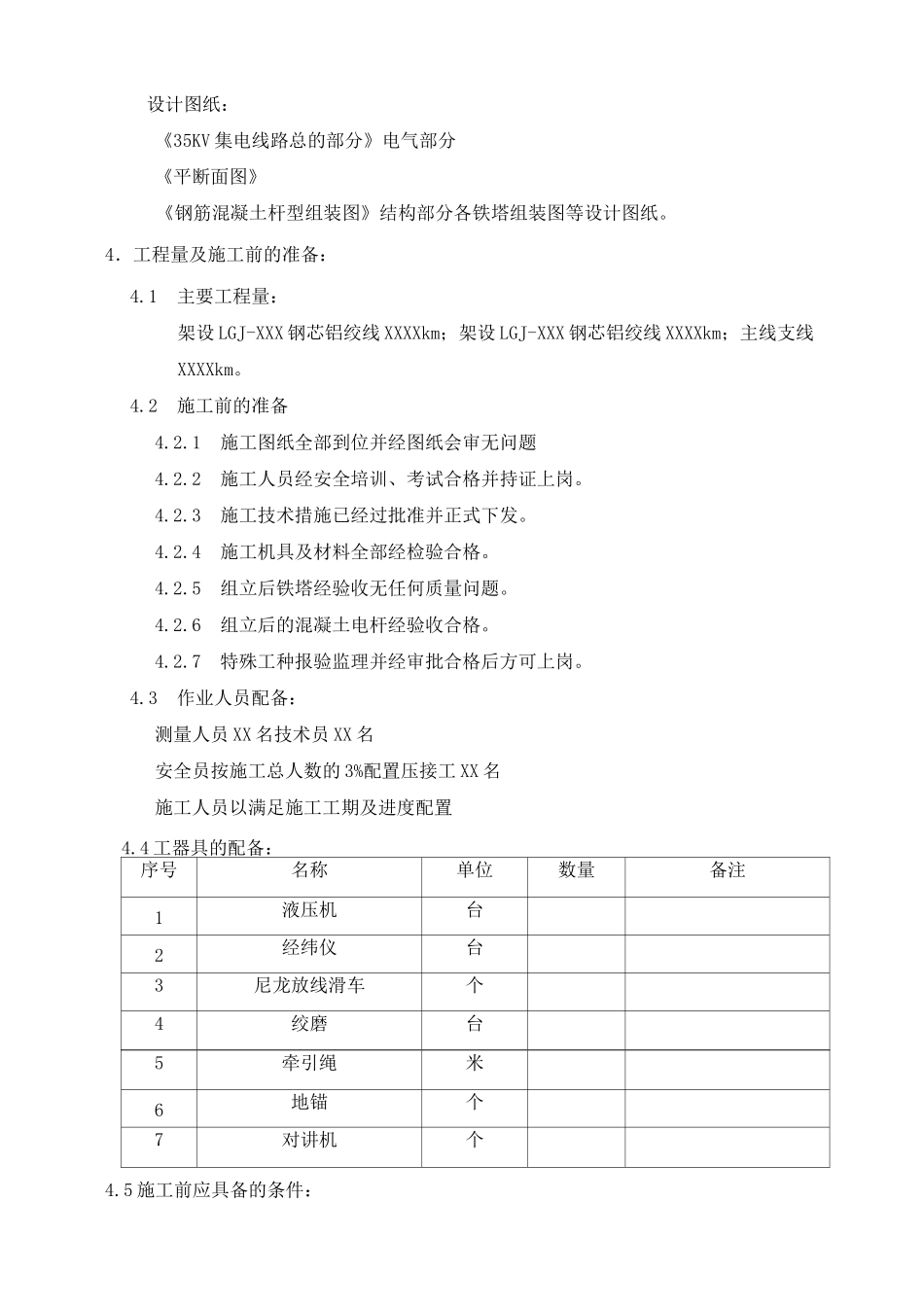

35kV集电线路架线施工技术措施1.工程概述1.1地理条件1.2气象条件序号项目气温（°C）风速（m/s）覆冰厚度（mm）1最高气温2最低气温3平均气温4覆冰5最大风速6安装7大气过电压8内部过电压9冰的比重10雷暴日1.3工程概况XXXXX风电场35KV集电线路全线总长为：XXXkm。主线长XXkm；支线长XXXXkmo主线采用LGJ-XXX钢芯铝绞线，支线采用XXX型钢芯铝绞线，架空地线的型号为XX和XX两种。35KV线路交叉跨越：10KV电力线路XX处，光缆XX处，公路XX次，380V线路XX次。导线的最大使用张力在满足安全系数XXX的条件下，LGJ-XXX的张力为XXXKN。满足年平均运行张力不超过导线抗拉强度的25%,其最大值为XXXKN。LGJ-XXX的张力为XXXKN。保证年平均运行张力不超过导线抗拉强度的25%,其最大值为XXKN。架空地线最大使用张力在满足安全系数XX的条件下，GJ-XX张力为XXKN。全线地线年平均运行张力均小于抗拉强度的25%，其最大值为XXKN。GJ-XX张力为XXKN,全线地线年平均运行张力均小于抗拉强度的25%，其最大值为XXXKN。导线和地线的塑性伸长对弧垂的影响采用降温法补偿。LGJ-XX导线降温XXI；LGJ-XX导线降温XX°C；GJ-XX地线降温XX°C；GJ-XX地线降温XX°C。GB50173-92XX、XX、XX、XX、XX为单回路门型转角杆，允许转角分别为：0°-5°；5°-30、30°-60°、60°-90°、0°-5°；本工程全线带地线。导线型号为LGJ-XX时，地线采用GJ-XX镀锌钢绞线。导线型号为LGJ-95/20时，地线采用GJ-35镀锌钢绞线。耐张、转角、终端塔无跳线串的跳线弧垂按0.8米施工。工程转角塔一律不位移。本工程进220KV变电站前，必须重新核实线路两端相序；正确无误后才能进站接引，如相序有误在变电站电缆进站前段做调序。导线架设时，应按导线安装表进行施工。地线架设时应按地线安装表进行施工。各直线杆塔不允许做为锚塔操作施工，对承力塔的锚线及牵引绳对地面夹角不大于20°,地形限制时不超过25°。锚塔和紧线塔的临时拉线点设在横担端部的安装孔(或节点)上，紧线牵引绳对地夹角不得大于20°，临时拉线对地夹角45°，其方向与导、地线方向一致。承力杆塔的同一侧导地线紧线时应由上到下，左右对称进行，不能只在一边紧线，严禁同侧的三项导线，两根地线同时紧线。临时拉线必须打在横担节点上，临时拉线不能和牵引绳打在横担的同侧。本工程采用单模/多模光缆,光缆为XX芯光缆，光缆的型号为：XXXX(ADSS/GPRS),工作波长：XX、XXnm；模场直径：XX~XX^m；包层直径：XX±1口m；芯/包层同心度偏差：WXX^m；本工程光缆的敷设与架空线同杆架设，与架空导线的距离为XXm,与直埋电缆同沟埋设。光缆的架空、直埋的要求与导线和电缆的施工要求基本相同。其架设时金具的安装工艺应符合生产厂家的施工工艺的要求；其直埋及穿过建筑物时还应加套硅管进行保护。2.地质条件本地区位于燕山沉陷带的西段，属于内蒙台背斜，沽源台凹，为活动的、经过华力西期强烈褶皱的内蒙兴安华力西地槽褶皱带，火山活动强烈，该地区长期处于上升剥蚀状态。尚义-承德深断裂以南地区是相对比较稳定、但又经过燕山运动剧烈变动的中朝准地台。根据地震历史记载资料，本地区历史上未发生过任何破坏性地震，属于地震活动微弱区。3.编制依据：《电气装置安装工程35KV及以下架空送电线路施工及验收规范》电气装置安装工程接地装置施工及验收规范》…………………………GB50169-92《110〜500kV架空电力线路施工及规范》GB50233—2005设计图纸：《35KV集电线路总的部分》电气部分《平断面图》《钢筋混凝土杆型组装图》结构部分各铁塔组装图等设计图纸。4．工程量及施工前的准备：4.1主要工程量：架设LGJ-XXX钢芯铝绞线XXXXkm；架设LGJ-XXX钢芯铝绞线XXXXkm；主线支线XXXXkm。4.2施工前的准备4.2.1施工图纸全部到位并经图纸会审无问题4.2.2施工人员经安全培训、考试合格并持证上岗。4.2.3施工技术措施已经过批准并正式下发。4.2.4施工机具及材料全部经检验合格。4.2.5组立后铁塔经验收无任何质量问题。4.2.6组立后的混凝土电杆经验收合格。4.2.7特殊工种报验监理并经审批合格后方可上岗。4.3作业人员配备：测量人员XX名技术员XX名安全员按施工总人数的3%配置压接工XX名施工人员以满足施工工...
