二级制图员单选题模拟试题(含参考答案) VIP免费

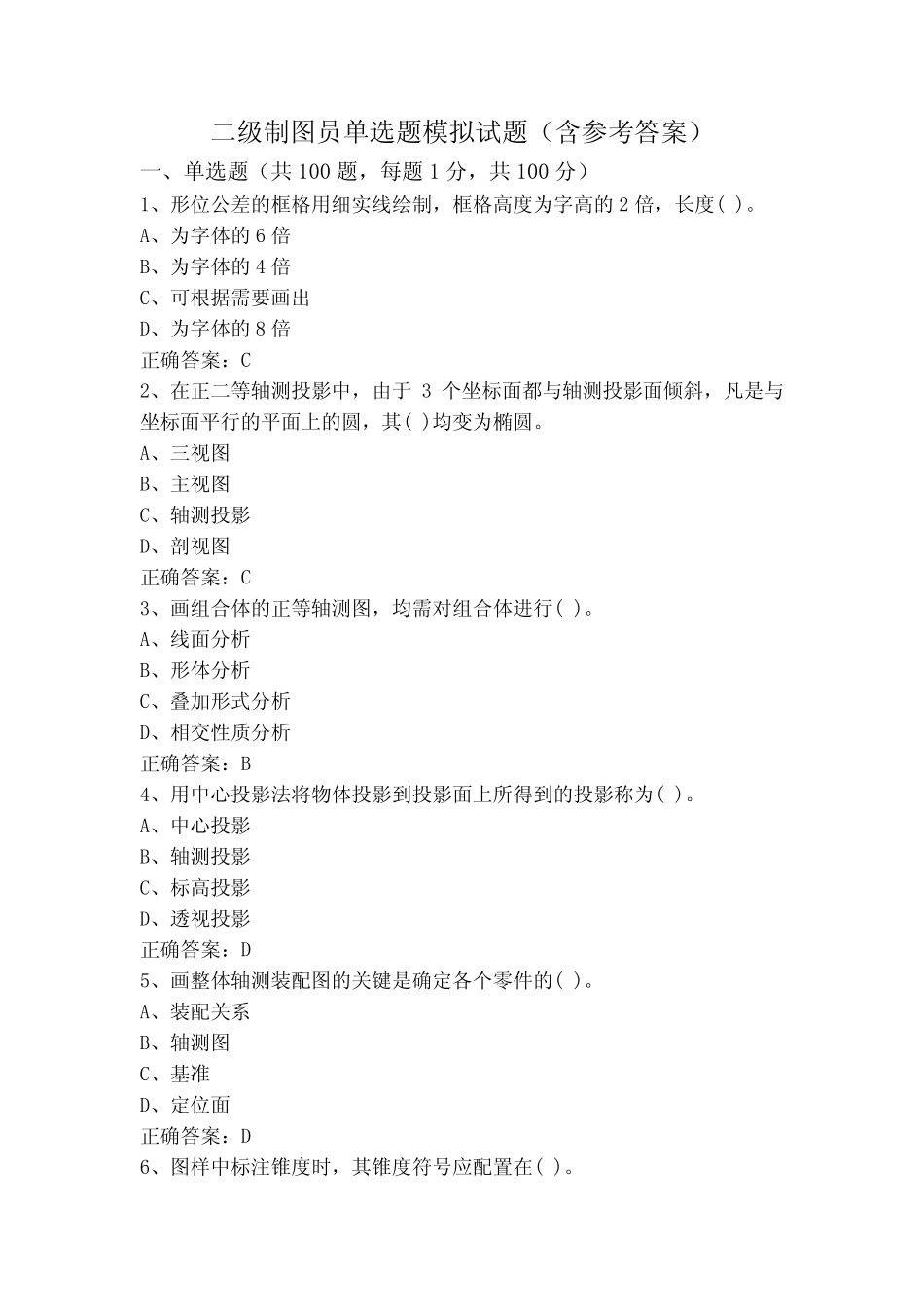

二级制图员单选题模拟试题（含参考答案）一、单选题（共100题，每题1分，共100分）1、形位公差的框格用细实线绘制，框格高度为字高的2倍，长度()。A、为字体的6倍B、为字体的4倍C、可根据需要画出D、为字体的8倍正确答案：C2、在正二等轴测投影中，由于3个坐标面都与轴测投影面倾斜，凡是与坐标面平行的平面上的圆，其()均变为椭圆。A、三视图B、主视图C、轴测投影D、剖视图正确答案：C3、画组合体的正等轴测图，均需对组合体进行()。A、线面分析B、形体分析C、叠加形式分析D、相交性质分析正确答案：B4、用中心投影法将物体投影到投影面上所得到的投影称为()。A、中心投影B、轴测投影C、标高投影D、透视投影正确答案：D5、画整体轴测装配图的关键是确定各个零件的()。A、装配关系B、轴测图C、基准D、定位面正确答案：D6、图样中标注锥度时，其锥度符号应配置在()。A、基准线上B、轴线上C、引出线上D、基准线或引出线上正确答案：A7、在创建块时，在块定义对话框中必须确定的要素为：()A、基点、对象、属性B、块名、基点、对象C、块名、基点、属性D、块名、基点、对象、属性正确答案：B8、轴测装配图的剖切形式和方法及()更灵活、多样。A、剖切种类B、剖切数量C、剖切位置D、剖切手段正确答案：C9、基轴制是()形成各种配合的一种制度。A、基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带B、基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带C、不同基本偏差的轴的公差带，与基本偏差为一定的孔的公差带D、基本偏差为一定的轴的公差带，与基本偏差为一定的孔的公差带正确答案：B10、用螺栓连接的两零件()A、均为较薄零件B、均为较厚零件C、均可以D、一薄一厚零件正确答案：C11、当启动向导时，如果选“使用样板"选项，每一个AutoCAD的样板图形的扩展名应为：()A、DWKB、TEMC、DWTD、DWG正确答案：C12、表面粗糙度代号在图样标注时尖端应()。A、根据标注的空间,可以适当调整B、无规定C、从材料内指向标注表面D、从材料外指向标注表面正确答案：D13、质量概念的三个阶段是()。A、符合标准质量、符合使用质量、符合需求质量B、符合标准质量、符合需求量、符合产品质量C、符合标准质量、符合产品质量、符合使用质量D、符合产品质量、符合使用质量、符合需求质量正确答案：C14、()的底圆直径与高度之比即为锥度。A、斜圆锥B、圆柱C、正圆锥D、正圆锥台正确答案：C15、表面粗糙度是误差()。A、微观相互位置B、微观几何形状C、宏观相互位置D、宏观几何形状正确答案：B16、具体画装配图的步骤为布局，画各视图主要轮廓线，()画出各视图，校核，描深，画剖面线，注尺寸，编序号，填写技术要求、明细栏、标题栏，完成全图。A、分别B、先后C、逐层D、逐个正确答案：C17、基本偏差共有()个，用拉丁字母表示，大写字母代表孔，小写字母代表轴。A、30B、28C、20D、18正确答案：B18、80H9/f9与80H7/f6的()是相同的。A、最大间隙B、平均间隙C、最小间隙D、间隙变动范围正确答案：C19、快速引线后不可以尾随的注释对象是：()。A、多行文字B、公差C、复制对象D、单行文字正确答案：D20、为表达的需要，画()时，可采用整体与分解相结合画法。A、剖视图B、轴测装配图C、轴测图D、装配图正确答案：B21、当机件回转体上均匀分布的()等结构不处于剖切平面时，可将这些结构旋转到剖切平面上画出。A、肋、轮辐、孔B、圆球、轮辐、孔C、圆柱、圆孔、肋D、肋、长方体、薄壁正确答案：A22、画整体轴测装配图，除主体零件外，所有零件都应从()开始。A、定位面B、坐标原点C、X轴D、O点正确答案：A23、采用正投影法时，如果一平面和投影面垂直，其投影()。A、条件不够，不能确定B、反映实形C、成一条线段D、还是平面正确答案：C24、阅读轴测图时，需用()的方法对其进行分解，找出构成立体的各基本体。A、解析法B、切割法C、形体分析法D、叠加法正确答案：C25、()是生产企业向用户或市场以商品形式提供的制成品。A、物品B、消费品C、产品D、设备正确答案：C26、在齿轮投影为圆的视图上，分度圆采用()绘制。A、虚线B、细实线C、粗实线D、点划线正确答案：D27、画轴测装配图的过程，就是按零件在装配体...
