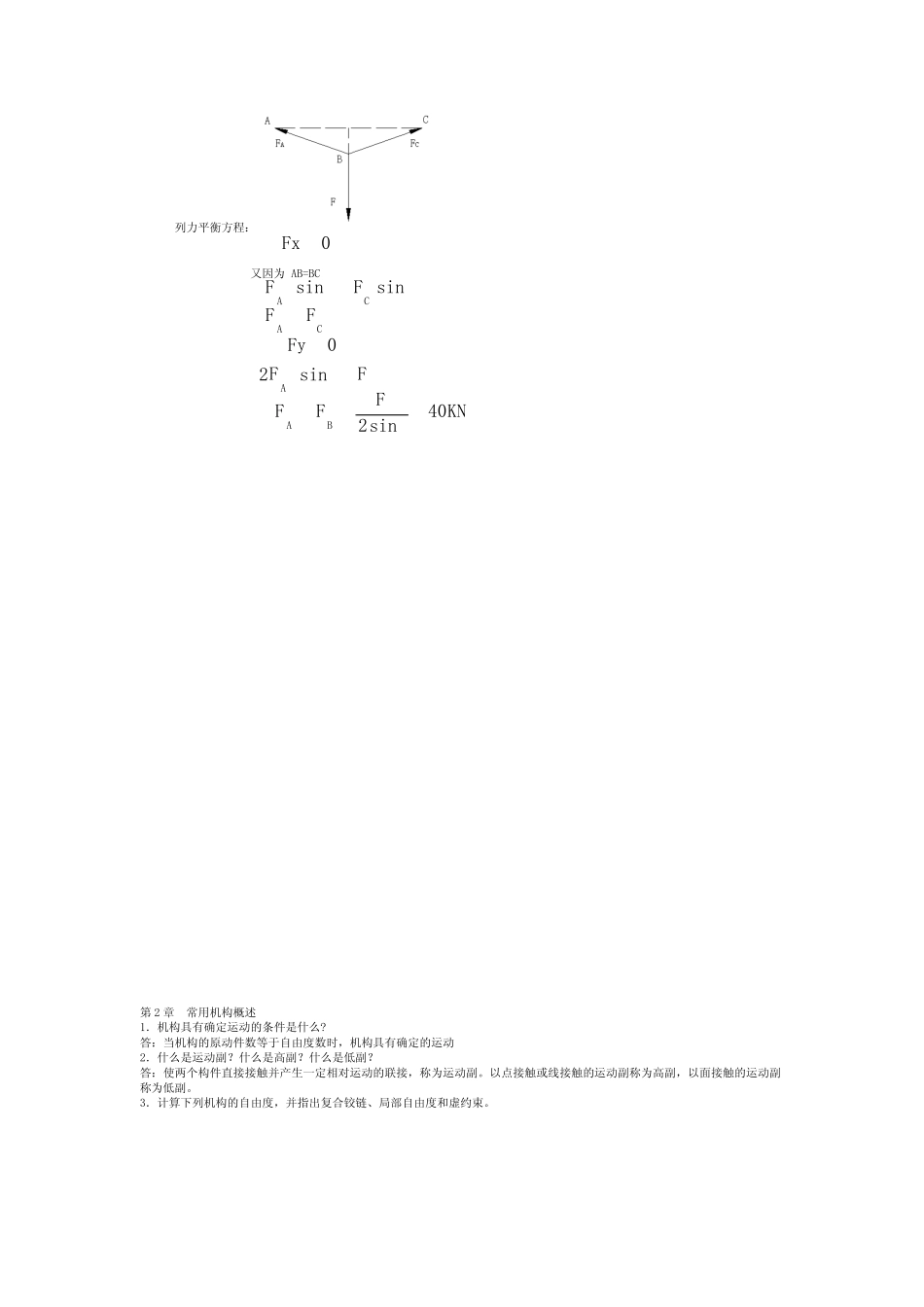

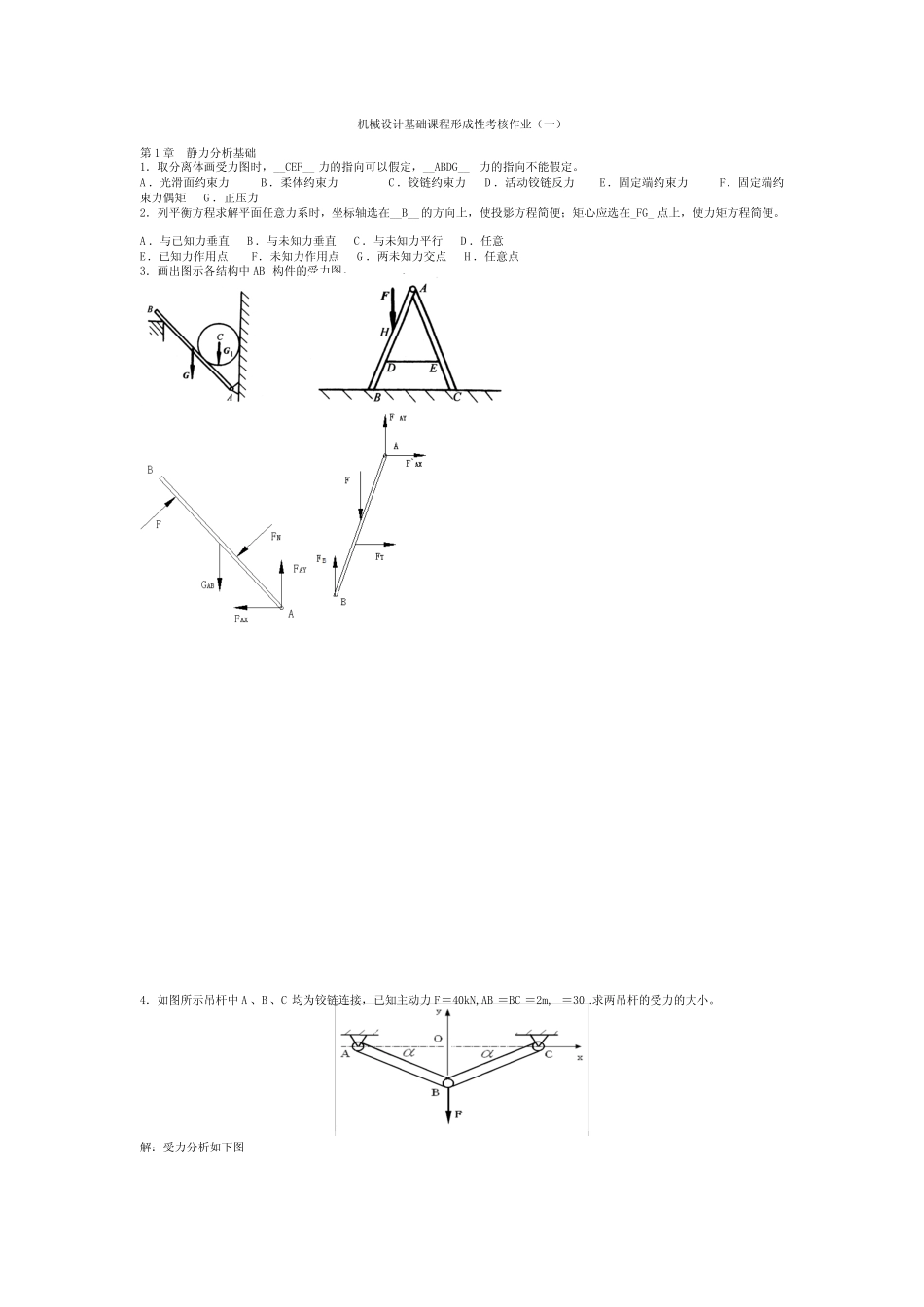

机械设计基础课程形成性考核作业（一）第1章静力分析基础1．取分离体画受力图时，__CEF__力的指向可以假定，__ABDG__力的指向不能假定。A．光滑面约束力B．柔体约束力C．铰链约束力D．活动铰链反力E．固定端约束力F．固定端约束力偶矩G．正压力2．列平衡方程求解平面任意力系时，坐标轴选在__B__的方向上，使投影方程简便；矩心应选在_FG_点上，使力矩方程简便。A．与已知力垂直B．与未知力垂直C．与未知力平行D．任意E．已知力作用点F．未知力作用点G．两未知力交点H．任意点3．画出图示各结构中AB构件的受力图。4．如图所示吊杆中A、B、C均为铰链连接，已知主动力F＝40kN,AB＝BC＝2m,＝30.求两吊杆的受力的大小。解：受力分析如下图列力平衡方程：0Fx又因为AB=BCsinsinCAFFCAFF0FyFFAsin2KNFFFBA40sin2第2章常用机构概述1．机构具有确定运动的条件是什么?答：当机构的原动件数等于自由度数时，机构具有确定的运动2．什么是运动副？什么是高副？什么是低副？答：使两个构件直接接触并产生一定相对运动的联接，称为运动副。以点接触或线接触的运动副称为高副，以面接触的运动副称为低副。3．计算下列机构的自由度，并指出复合铰链、局部自由度和虚约束。（1）n＝7，PL＝10，PH＝0（2）n＝5，PL＝7，PH＝0HLPPnF23HLPPnF2310273725311C处为复合铰链（3）n＝7，PL＝10，PH＝0（4）n＝7，PL＝9，PH＝1HLPPnF23HLPPnF23102731927312E、E’有一处为虚约束F为局部自由度C处为复合铰链第3章平面连杆机构1．对于铰链四杆机构，当满足杆长之和的条件时，若取_C_为机架，将得到双曲柄机构。A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件2．根据尺寸和机架判断铰链四杆机构的类型。a）双曲柄机构b）曲柄摇杆机构c）双摇杆机构d）双摇杆机构3．在图示铰链四杆机构中，已知，lBC=150mm，lCD=120mm，lAD=100mm，AD为机架；若想得到双曲柄机构，求lAB的最小值。解：要得到双曲柄机构，因此AD杆必须为最短杆；若AB为最长杆，则AB≥BC＝150mm若BC为最长杆，由杆长条件得：CDABBCADllllmmllllCDBCADAB130因此的最小值为130mmABl4．画出各机构的压力角传动角。箭头标注的构件为原动件。．如下图：第4章凸轮机构1．凸轮主要由__凸轮___，___推杆__和___机架___三个基本构件组成。2．凸轮机构从动件的形式有__尖顶_从动件，_滚子_从动件和_平底__从动件。3．按凸轮的形状可分为__盘形_凸轮、_圆柱_凸轮和__曲面__凸轮。4．已知图示凸轮机构的偏心圆盘的半径R＝25mm，凸轮轴心到圆盘中心的距离L=15mm，滚子半径rT=5mm。试求：（1）凸轮的基圆半径RO＝？解：（1）mmrLRRT15515250（2）（4）mmrLRLrRSTT98.10)()(22（2）画出图示机构的压力角（3）推杆的最大行程H＝？（3）mmRrRLHT3015515250（4）图示位置从动件的位移S=？mmrLRLrRSTT98.10)()(22第5章其他常用机构1．常用的间歇运动机构有__棘轮机构__，_槽轮机构_和_不完全齿机构_等几种。2．螺纹的旋向有_左旋__和_右旋_，牙形有_三角形_，_矩形_，_梯形_，和_锯齿形_。3．螺纹的导程S与线数n及螺距P之间的关系是什么？答：导程S：在同一螺纹线上相邻两螺纹牙之间距离。线数n：在同一圆柱面上制造螺纹线的数目。螺距p：相邻两螺纹牙平行侧面间的轴向距离。因此npS机械设计基础课程形成性考核作业（二）第六章构件内力分析1．什么是构件的强度？什么是构件的刚度？强度是构件抵抗破坏的能力，满足强度要求是指在外力作用下构件不发生破坏。刚度是构件抵抗变形的能力，满足刚度要求是指在外力作用下构件的弹性变形量不超过允许的限度。2．画出图示各杆的轴力图，并计算最大轴力Nmax。最大轴力最大轴力KNN40maxPN3max3．画出图示圆轴的扭矩图，已知MA=5kN·m，MB=2kN·m。4．画出图示各梁的剪力图和弯矩图，并计算最大和。maxQmaxM（a）（1）解：求支反力0AM024FMRB0BM024FMRAkNkN25.6AR75.3BR由得知支反力计算...
