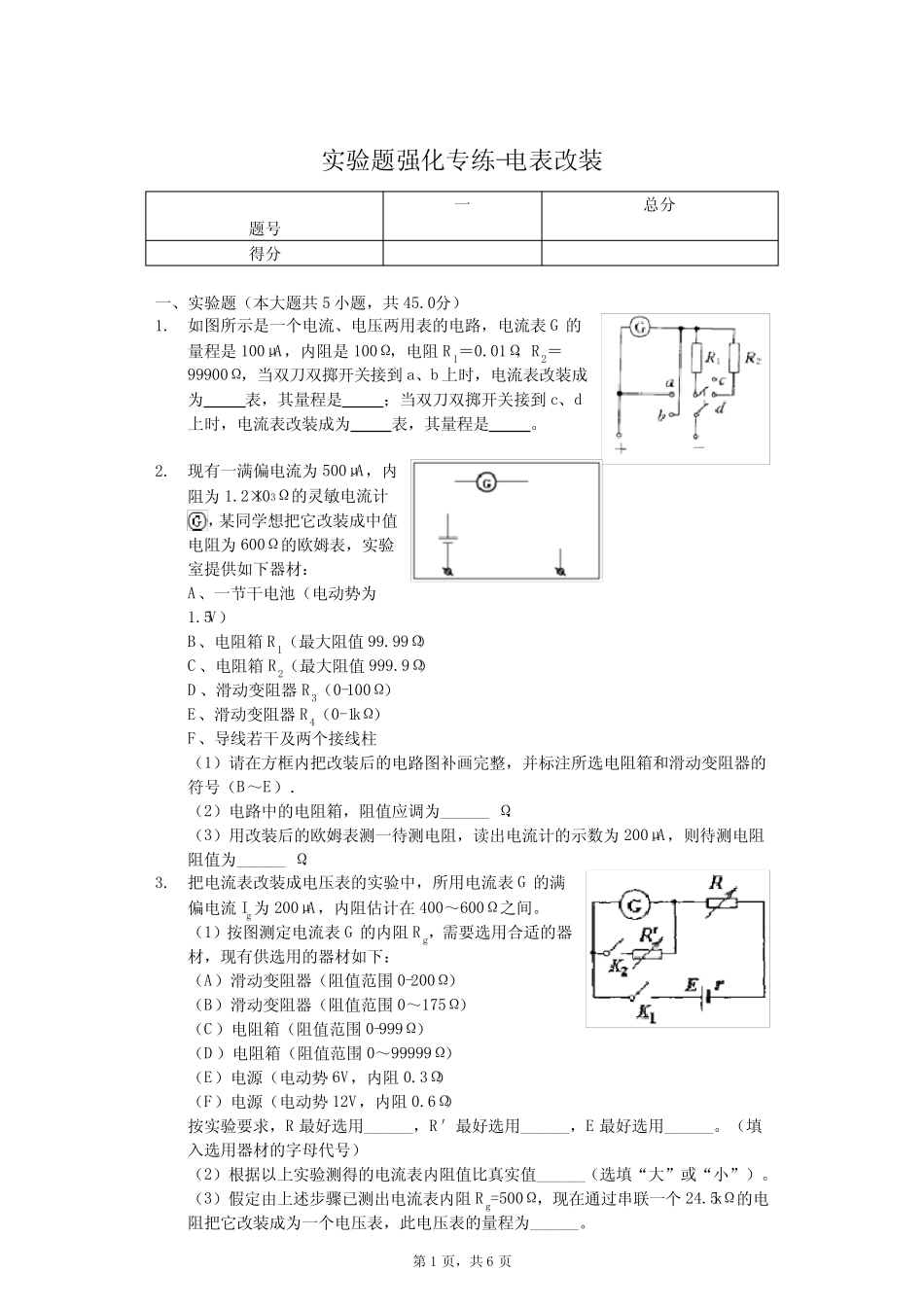

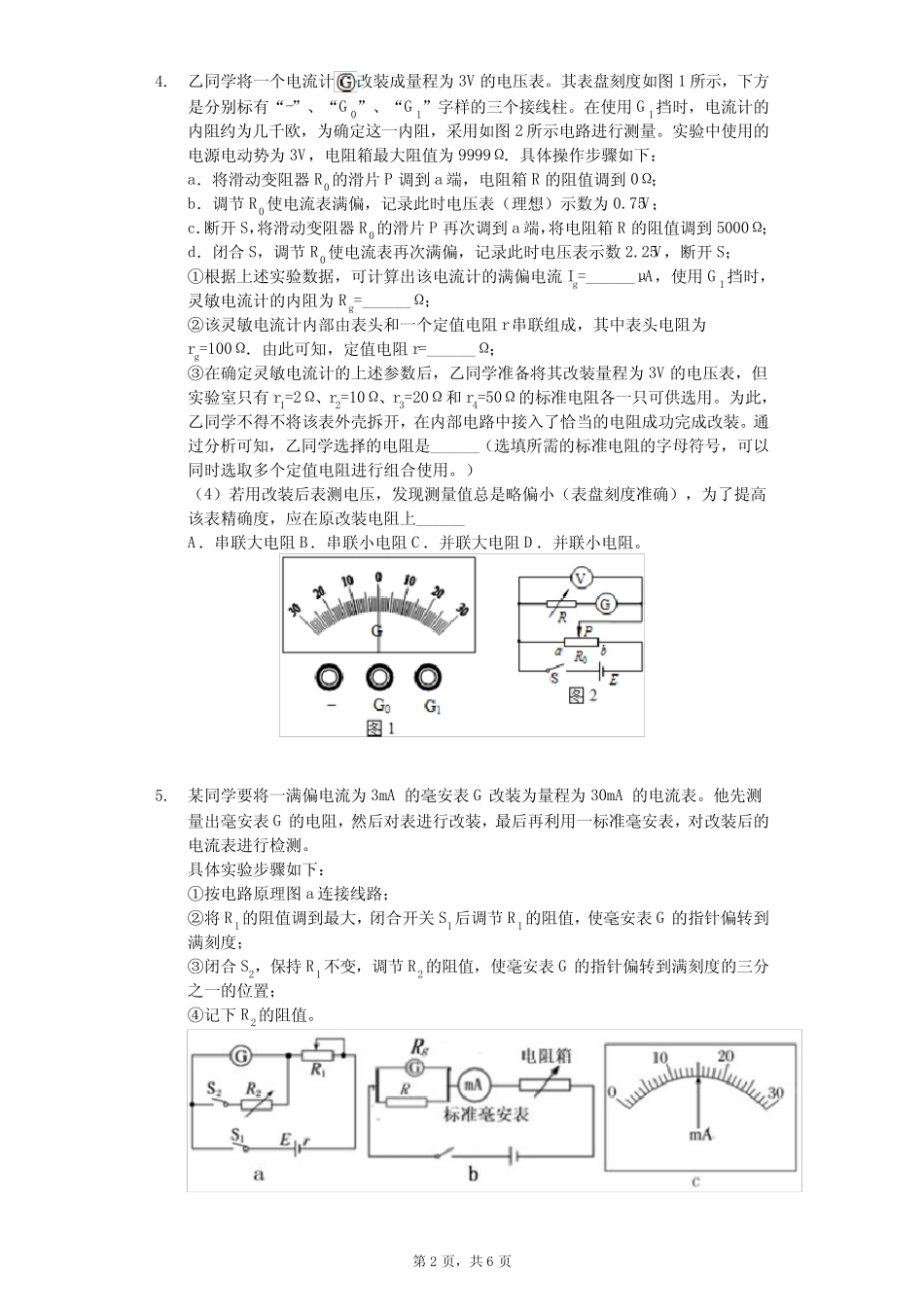

第1页，共6页实验题强化专练-电表改装题号一总分得分一、实验题（本大题共5小题，共45.0分）1.如图所示是一个电流、电压两用表的电路，电流表G的量程是100μA，内阻是100Ω，电阻R1＝0.01Ω，R2＝99900Ω，当双刀双掷开关接到a、b上时，电流表改装成为表，其量程是；当双刀双掷开关接到c、d上时，电流表改装成为表，其量程是。2.现有一满偏电流为500μA，内阻为1.2×103Ω的灵敏电流计，某同学想把它改装成中值电阻为600Ω的欧姆表，实验室提供如下器材：A、一节干电池（电动势为1.5V）B、电阻箱R1（最大阻值99.99Ω）C、电阻箱R2（最大阻值999.9Ω）D、滑动变阻器R3（0-100Ω）E、滑动变阻器R4（0-1kΩ）F、导线若干及两个接线柱（1）请在方框内把改装后的电路图补画完整，并标注所选电阻箱和滑动变阻器的符号（B～E）．（2）电路中的电阻箱，阻值应调为______Ω．（3）用改装后的欧姆表测一待测电阻，读出电流计的示数为200μA，则待测电阻阻值为______Ω．3.把电流表改装成电压表的实验中，所用电流表G的满偏电流Ig为200μA，内阻估计在400～600Ω之间。（1）按图测定电流表G的内阻Rg，需要选用合适的器材，现有供选用的器材如下：（A）滑动变阻器（阻值范围0-200Ω）（B）滑动变阻器（阻值范围0～175Ω）（C）电阻箱（阻值范围0-999Ω）（D）电阻箱（阻值范围0～99999Ω）（E）电源（电动势6V，内阻0.3Ω）（F）电源（电动势12V，内阻0.6Ω）按实验要求，R最好选用______，R′最好选用______，E最好选用______。（填入选用器材的字母代号）（2）根据以上实验测得的电流表内阻值比真实值______（选填“大”或“小”）。（3）假定由上述步骤已测出电流表内阻Rg=500Ω，现在通过串联一个24.5kΩ的电阻把它改装成为一个电压表，此电压表的量程为______。第2页，共6页4.乙同学将一个电流计改装成量程为3V的电压表。其表盘刻度如图1所示，下方是分别标有“-”、“G0”、“G1”字样的三个接线柱。在使用G1挡时，电流计的内阻约为几千欧，为确定这一内阻，采用如图2所示电路进行测量。实验中使用的电源电动势为3V，电阻箱最大阻值为9999Ω．具体操作步骤如下：a．将滑动变阻器R0的滑片P调到a端，电阻箱R的阻值调到0Ω；b．调节R0使电流表满偏，记录此时电压表（理想）示数为0.75V；c．断开S，将滑动变阻器R0的滑片P再次调到a端，将电阻箱R的阻值调到5000Ω；d．闭合S，调节R0使电流表再次满偏，记录此时电压表示数2.25V，断开S；①根据上述实验数据，可计算出该电流计的满偏电流Ig=______μA，使用G1挡时，灵敏电流计的内阻为Rg=______Ω；②该灵敏电流计内部由表头和一个定值电阻r串联组成，其中表头电阻为rg=100Ω．由此可知，定值电阻r=______Ω；③在确定灵敏电流计的上述参数后，乙同学准备将其改装量程为3V的电压表，但实验室只有r1=2Ω、r2=10Ω、r3=20Ω和r4=50Ω的标准电阻各一只可供选用。为此，乙同学不得不将该表外壳拆开，在内部电路中接入了恰当的电阻成功完成改装。通过分析可知，乙同学选择的电阻是______（选填所需的标准电阻的字母符号，可以同时选取多个定值电阻进行组合使用。）（4）若用改装后表测电压，发现测量值总是略偏小（表盘刻度准确），为了提高该表精确度，应在原改装电阻上______A．串联大电阻B．串联小电阻C．并联大电阻D．并联小电阻。5.某同学要将一满偏电流为3mA的毫安表G改装为量程为30mA的电流表。他先测量出毫安表G的电阻，然后对表进行改装，最后再利用一标准毫安表，对改装后的电流表进行检测。具体实验步骤如下：①按电路原理图a连接线路；②将R1的阻值调到最大，闭合开关S1后调节R1的阻值，使毫安表G的指针偏转到满刻度；③闭合S2，保持R1不变，调节R2的阻值，使毫安表G的指针偏转到满刻度的三分之一的位置；④记下R2的阻值。第3页，共6页回答下列问题：（1）如果按正确操作步骤测得R2的阻值为90Ω，则毫安表G内阻的测量值Rg=______Ω；与毫安表内阻的真实值Rg′相比，Rg______Rg′（填“＞”、“=”或“＜”）。（2）若忽略实验的误差，将上述毫安表G改装成量程为30mA的电流表，则需要并联一个阻值R=______Ω的电阻。（3）根据图b所示电路...
