截止阀检修工艺规程VIP免费

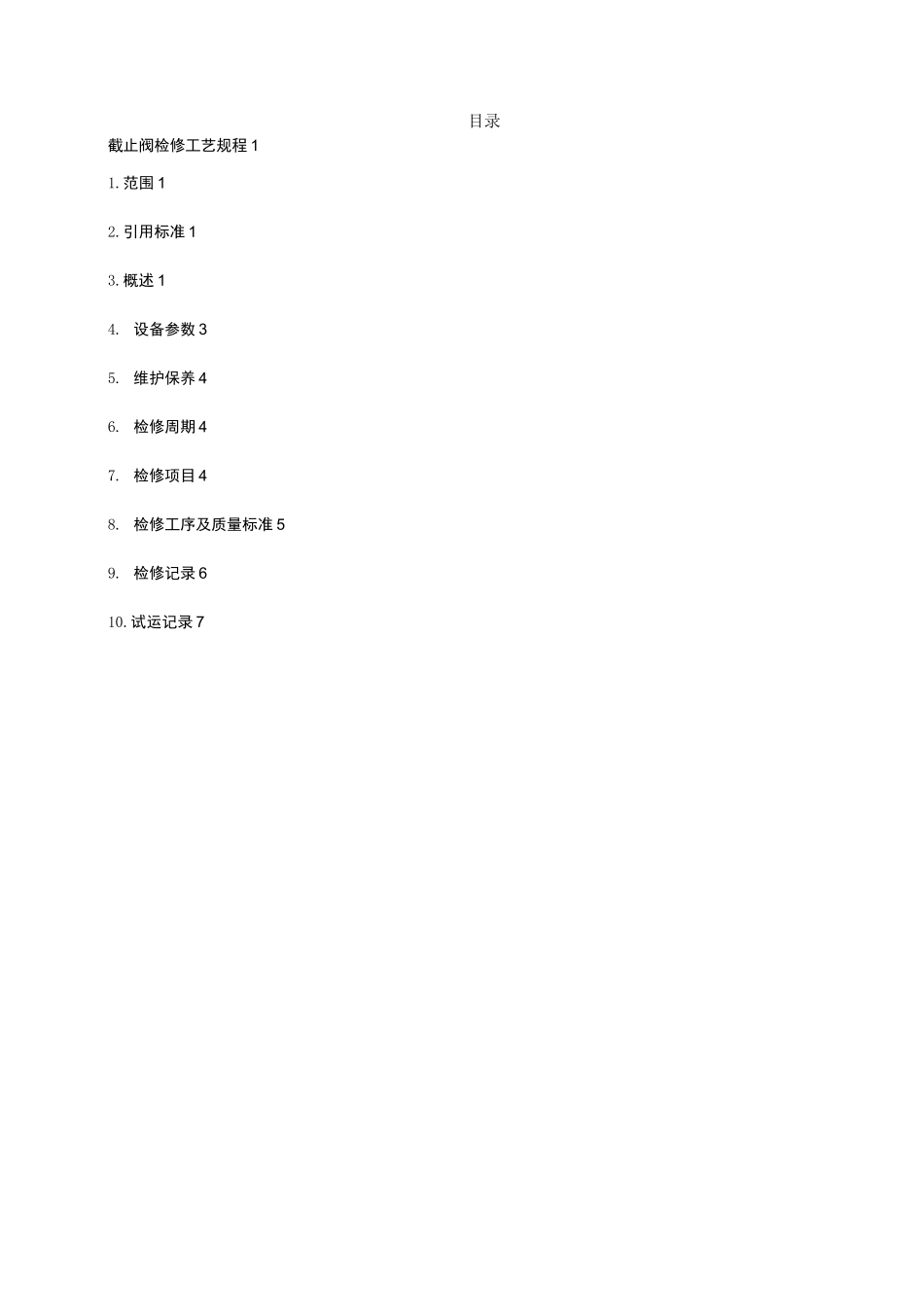

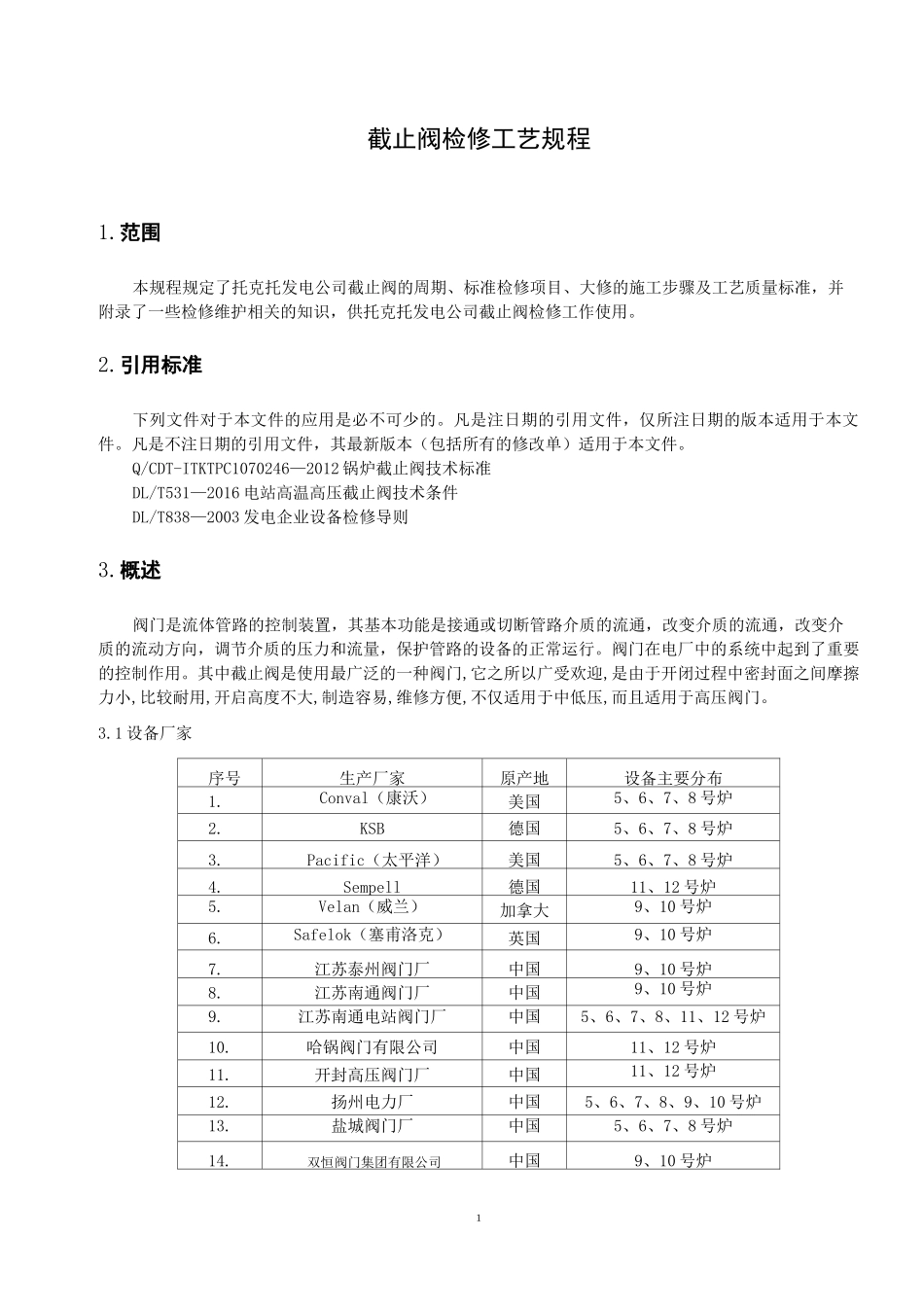

目录截止阀检修工艺规程11.范围12.引用标准13.概述14.设备参数35.维护保养46.检修周期47.检修项目48.检修工序及质量标准59.检修记录610.试运记录71截止阀检修工艺规程1.范围本规程规定了托克托发电公司截止阀的周期、标准检修项目、大修的施工步骤及工艺质量标准，并附录了一些检修维护相关的知识，供托克托发电公司截止阀检修工作使用。2.引用标准下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。Q/CDT-ITKTPC1070246—2012锅炉截止阀技术标准DL/T531—2016电站高温高压截止阀技术条件DL/T838—2003发电企业设备检修导则3.概述阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。阀门在电厂中的系统中起到了重要的控制作用。其中截止阀是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压阀门。3.1设备厂家序号生产厂家原产地设备主要分布1.Conval（康沃）美国5、6、7、8号炉2.KSB德国5、6、7、8号炉3.Pacific（太平洋）美国5、6、7、8号炉4.Sempell德国11、12号炉5.Velan（威兰）加拿大9、10号炉6.Safelok（塞甫洛克）英国9、10号炉7.江苏泰州阀门厂中国9、10号炉8.江苏南通阀门厂中国9、10号炉9.江苏南通电站阀门厂中国5、6、7、8、11、12号炉10.哈锅阀门有限公司中国11、12号炉11.开封高压阀门厂中国11、12号炉12.扬州电力厂中国5、6、7、8、9、10号炉13.盐城阀门厂中国5、6、7、8号炉14.双恒阀门集团有限公司中国9、10号炉2表1托电公司截止阀设备厂家3.2设备原理截止阀属于截断阀类，它是用来截断或接通管道内介质流的装置，截止阀的阀杆轴线与阀座密封面垂直，通过带动阀芯的上下升降进行开断。截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，并具有非常可靠的切断动作，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。通过截止阀的介质一般从阀下部引入，称为正装；从阀瓣上部引入称为反装。正装时，阀门开启省力，关闭费力。反装时，阀门关闭严密，但开启时费力，且填料承压。截止阀一般均按正装要求安装。截断阀类：主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。3.3设备结构图2截止阀结构形式截止阀构造：截止阀一般均在DNvlOOmm的管道中使用，按介质的温度、压力要求，用在介质为过热蒸汽t>450°C的管道时，阀门参数应为PN140/570C，阀体应为合金材料。用在介质温度<450C管道时，阀体可为碳钢材料，其温度、压力应按介质压力、温度不同选用符合要求即可。一期锅炉截止阀其公称直径一般为填料压盏''螺栓——、填图1截止阀结构各部件名（1）直道形阀，流动咀力大，，壬力降大:<2）角形阀；弯头址，流动阻力小aC3>直流阀；阀体与阀杆成45°「流动阻力小,压降也小,便于检修和豆换。（4）针形阀：阉瓣为椎形针形，阀杆連常用细螺纹以反得微宣谓节。3DN65、DN50、DN40、DN32、DN20和DN10六种。除DN10为手动外，其余两种亦可附带电动装置，组成电动截止阀。4.设备参数阀门的基本参数包括公称直径、公称压力和使用介质，这三者是阀门设计和选用中不可缺少的因素。1）公称直径公称直径是指阀门与管路连接处通道的名义直径，用DN表示。它表示阀门规格的大小，是阀门最主要的尺寸参数。为了便于设计、制造、选用和安装，我国已用国家标准的形式把公称直径系列确定下来。公称直径的数值应符合国家标准“管子和管路附件的公称直径”（GB1047-70）的规定，见下表：3610152025324050658010012515017520022525030035040045050060070080090010001200140016001800200022002400260028003000表2阀门的公称通径系列（mm）公称通径的单位是毫米，有些国家采用英制，其单位是英寸。它们之间...
