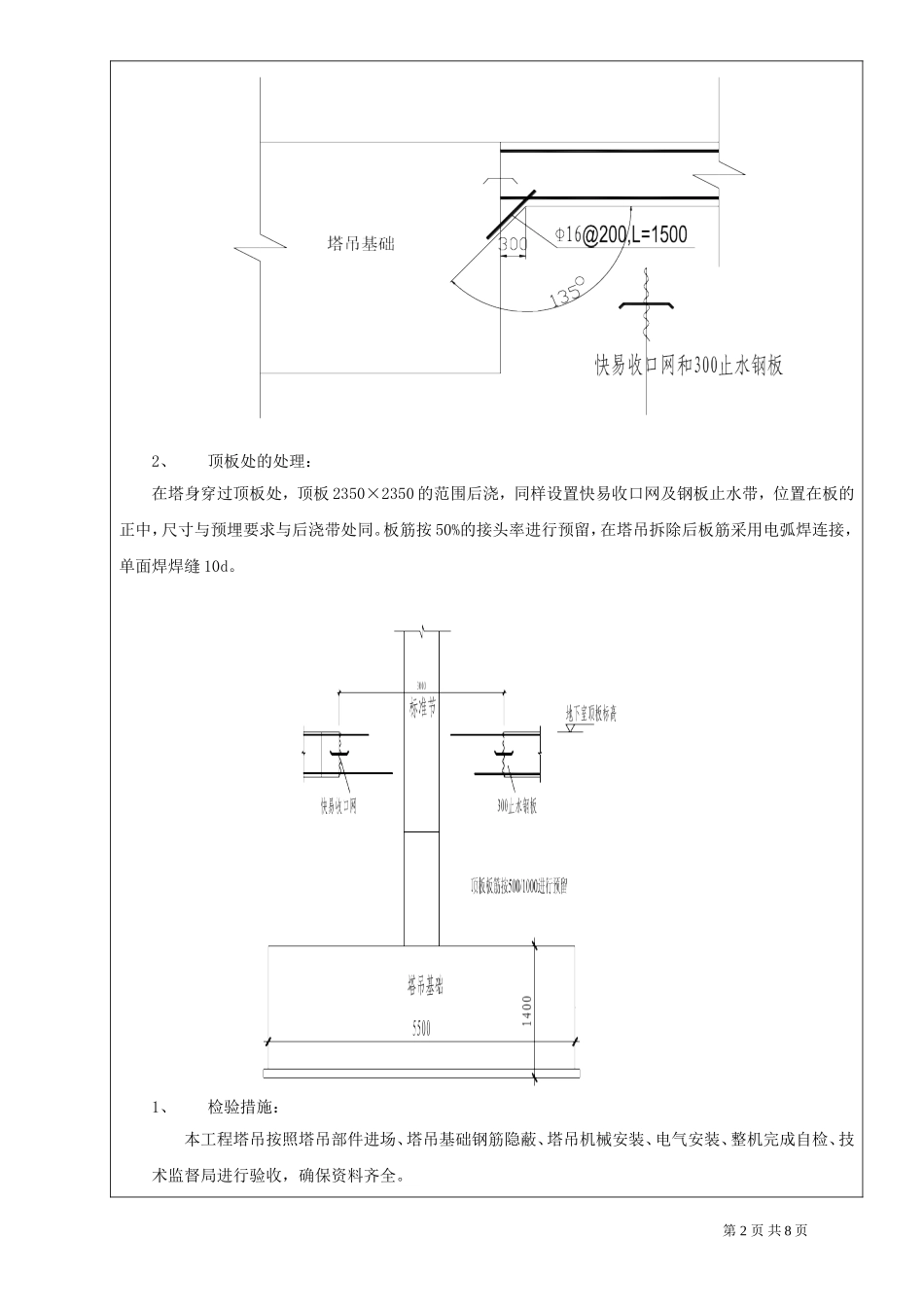

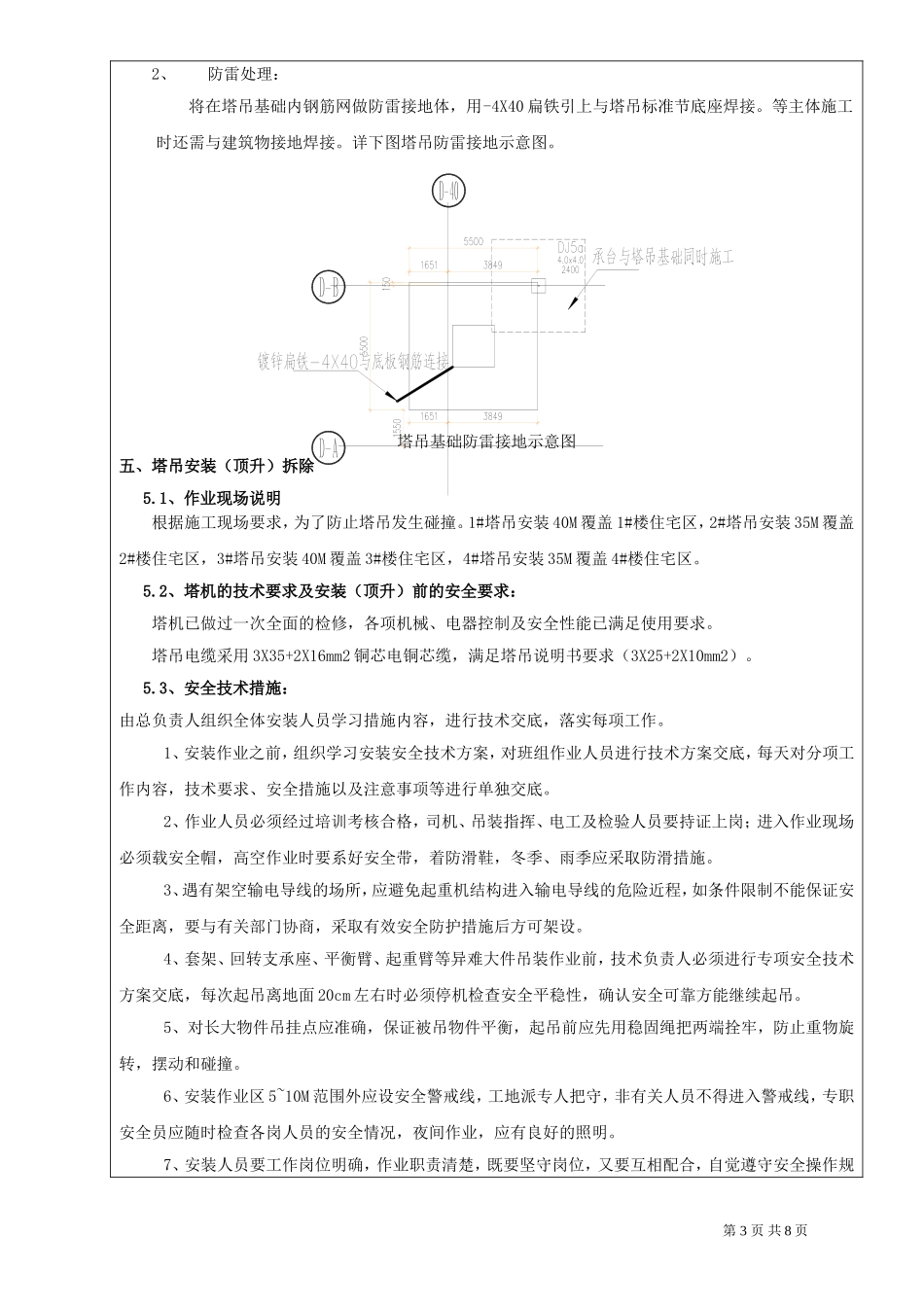

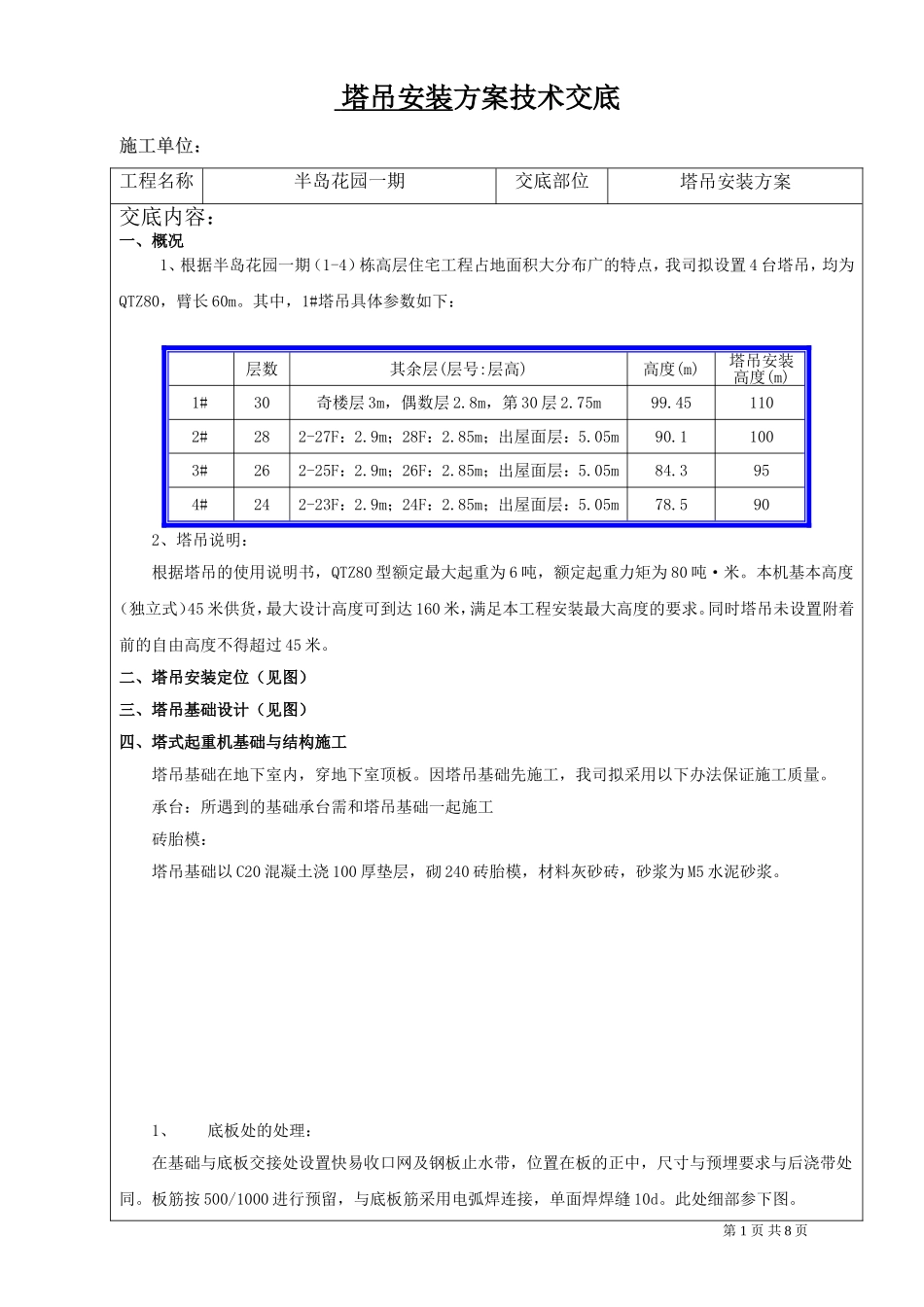

塔吊安装方案技术交底施工单位：施工单位：工程名称半岛花园一期交底部位塔吊安装方案交底内容：一、概况1、根据半岛花园一期（1-4）栋高层住宅工程占地面积大分布广的特点，我司拟设置4台塔吊，均为QTZ80，臂长60m。其中，1#塔吊具体参数如下：层数其余层(层号:层高)高度(m)塔吊安装高度(m)1#30奇楼层3m，偶数层2.8m，第30层2.75m99.451102#282-27F：2.9m；28F：2.85m；出屋面层：5.05m90.11003#262-25F：2.9m；26F：2.85m；出屋面层：5.05m84.3954#242-23F：2.9m；24F：2.85m；出屋面层：5.05m78.5902、塔吊说明：根据塔吊的使用说明书，QTZ80型额定最大起重为6吨，额定起重力矩为80吨·米。本机基本高度（独立式）45米供货，最大设计高度可到达160米，满足本工程安装最大高度的要求。同时塔吊未设置附着前的自由高度不得超过45米。二、塔吊安装定位（见图）三、塔吊基础设计（见图）四、塔式起重机基础与结构施工塔吊基础在地下室内，穿地下室顶板。因塔吊基础先施工，我司拟采用以下办法保证施工质量。承台：所遇到的基础承台需和塔吊基础一起施工砖胎模：塔吊基础以C20混凝土浇100厚垫层，砌240砖胎模，材料灰砂砖，砂浆为M5水泥砂浆。1、底板处的处理：在基础与底板交接处设置快易收口网及钢板止水带，位置在板的正中，尺寸与预埋要求与后浇带处同。板筋按500/1000进行预留，与底板筋采用电弧焊连接，单面焊焊缝10d。此处细部参下图。第1页共8页2、顶板处的处理：在塔身穿过顶板处，顶板2350×2350的范围后浇，同样设置快易收口网及钢板止水带，位置在板的正中，尺寸与预埋要求与后浇带处同。板筋按50%的接头率进行预留，在塔吊拆除后板筋采用电弧焊连接，单面焊焊缝10d。1、检验措施：本工程塔吊按照塔吊部件进场、塔吊基础钢筋隐蔽、塔吊机械安装、电气安装、整机完成自检、技术监督局进行验收，确保资料齐全。第2页共8页2、防雷处理：将在塔吊基础内钢筋网做防雷接地体，用-4X40扁铁引上与塔吊标准节底座焊接。等主体施工时还需与建筑物接地焊接。详下图塔吊防雷接地示意图。塔吊基础防雷接地示意图五、塔吊安装（顶升）拆除5.1、作业现场说明根据施工现场要求，为了防止塔吊发生碰撞。1#塔吊安装40M覆盖1#楼住宅区，2#塔吊安装35M覆盖2#楼住宅区，3#塔吊安装40M覆盖3#楼住宅区，4#塔吊安装35M覆盖4#楼住宅区。5.2、塔机的技术要求及安装（顶升）前的安全要求：塔机已做过一次全面的检修，各项机械、电器控制及安全性能已满足使用要求。塔吊电缆采用3X35+2X16mm2铜芯电铜芯缆，满足塔吊说明书要求（3X25+2X10mm2）。5.3、安全技术措施：由总负责人组织全体安装人员学习措施内容，进行技术交底，落实每项工作。1、安装作业之前，组织学习安装安全技术方案，对班组作业人员进行技术方案交底，每天对分项工作内容，技术要求、安全措施以及注意事项等进行单独交底。2、作业人员必须经过培训考核合格，司机、吊装指挥、电工及检验人员要持证上岗；进入作业现场必须载安全帽，高空作业时要系好安全带，着防滑鞋，冬季、雨季应采取防滑措施。3、遇有架空输电导线的场所，应避免起重机结构进入输电导线的危险近程，如条件限制不能保证安全距离，要与有关部门协商，采取有效安全防护措施后方可架设。4、套架、回转支承座、平衡臂、起重臂等异难大件吊装作业前，技术负责人必须进行专项安全技术方案交底，每次起吊离地面20cm左右时必须停机检查安全平稳性，确认安全可靠方能继续起吊。5、对长大物件吊挂点应准确，保证被吊物件平衡，起吊前应先用稳固绳把两端拴牢，防止重物旋转，摆动和碰撞。6、安装作业区5~10M范围外应设安全警戒线，工地派专人把守，非有关人员不得进入警戒线，专职安全员应随时检查各岗人员的安全情况，夜间作业，应有良好的照明。7、安装人员要工作岗位明确，作业职责清楚，既要坚守岗位，又要互相配合，自觉遵守安全操作规第3页共8页程及塔机安全技术措施规定，集中精力，全神贯注地工作。8、塔吊安装完后，未经“安装质量检测试验”合格，不得交付使用。9、塔吊安装质量检测试验合格后，应将安全操作规程标牌，塔机性能标牌和安装验收标牌，挂立于醒目处，以...
