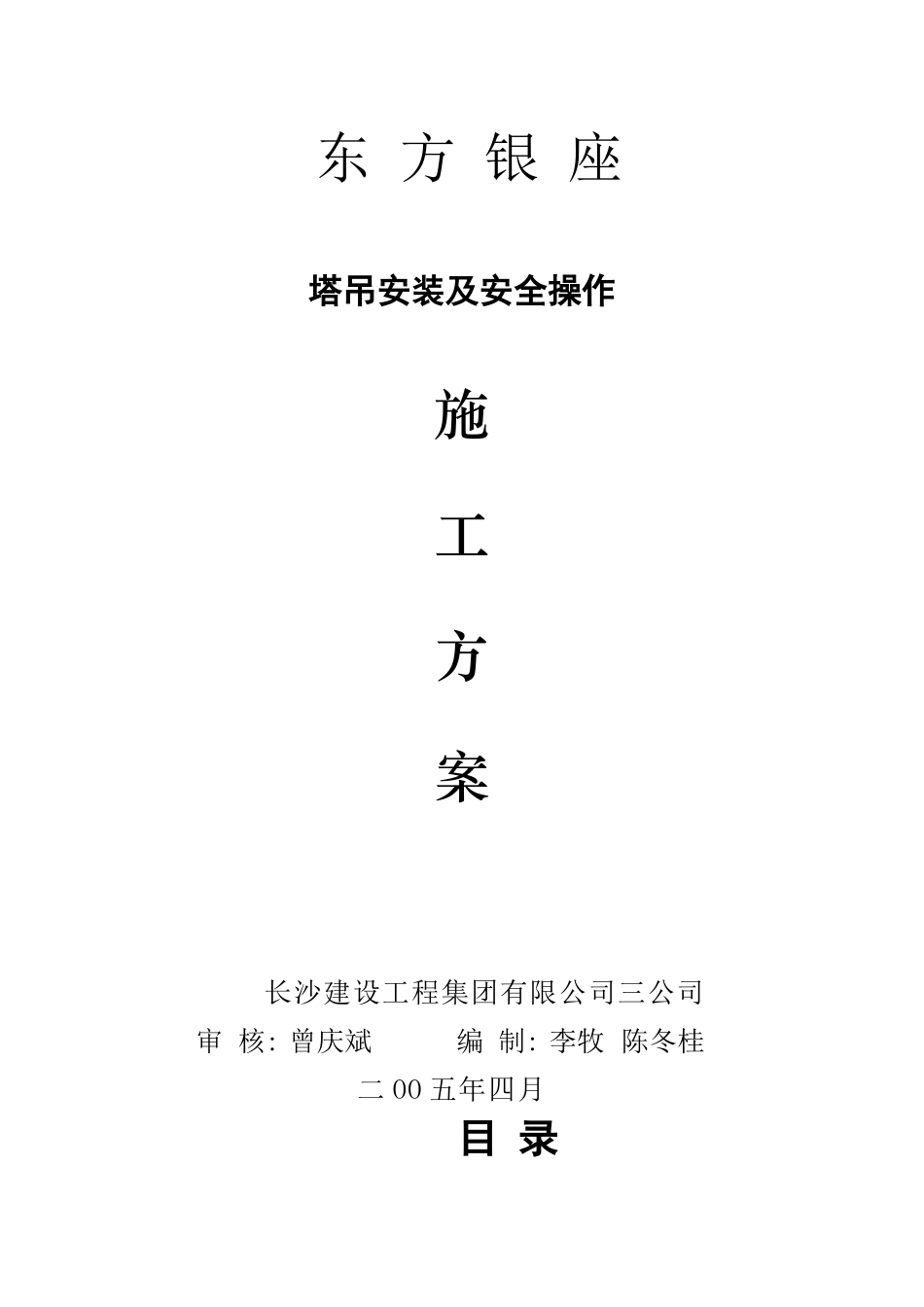

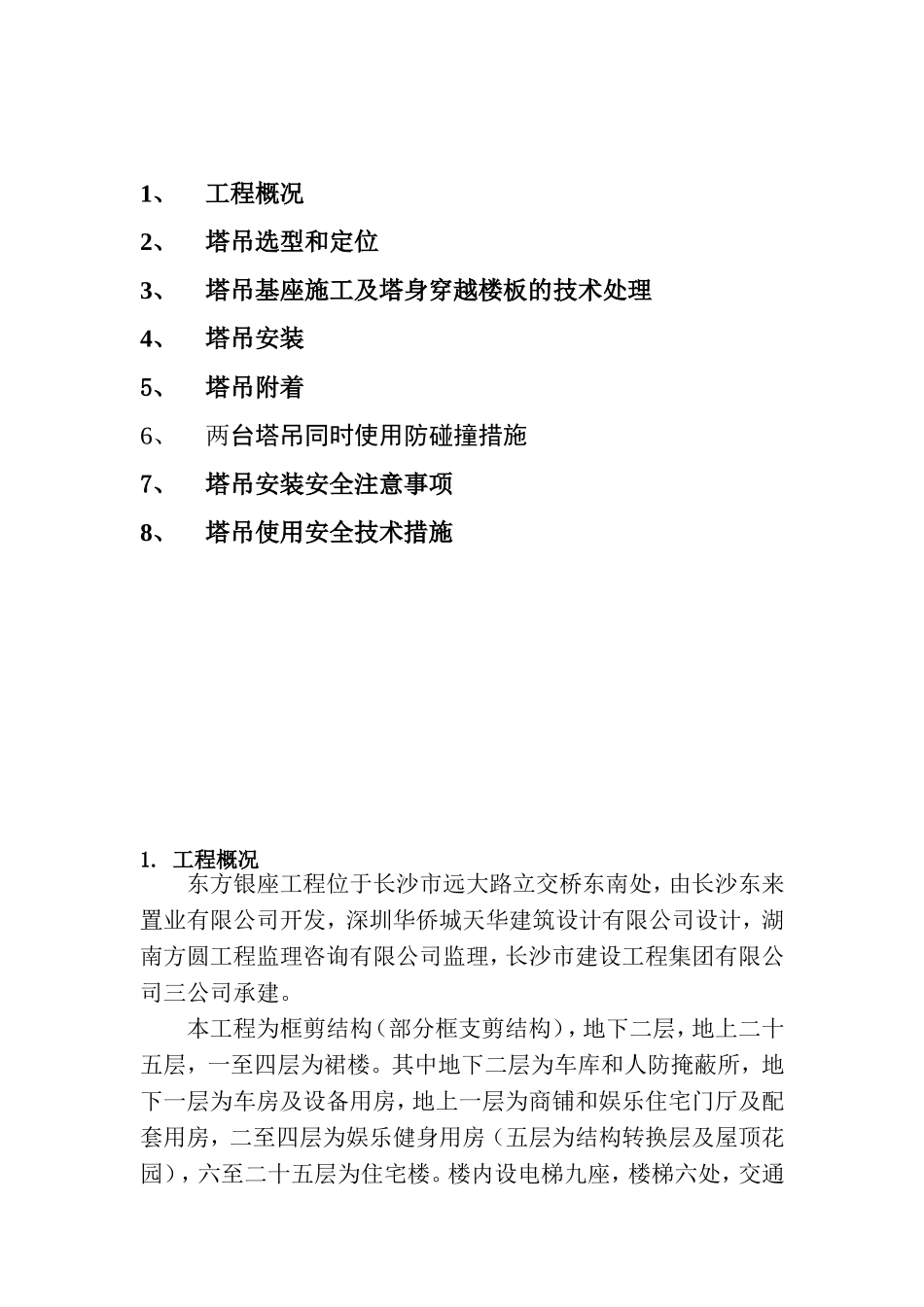

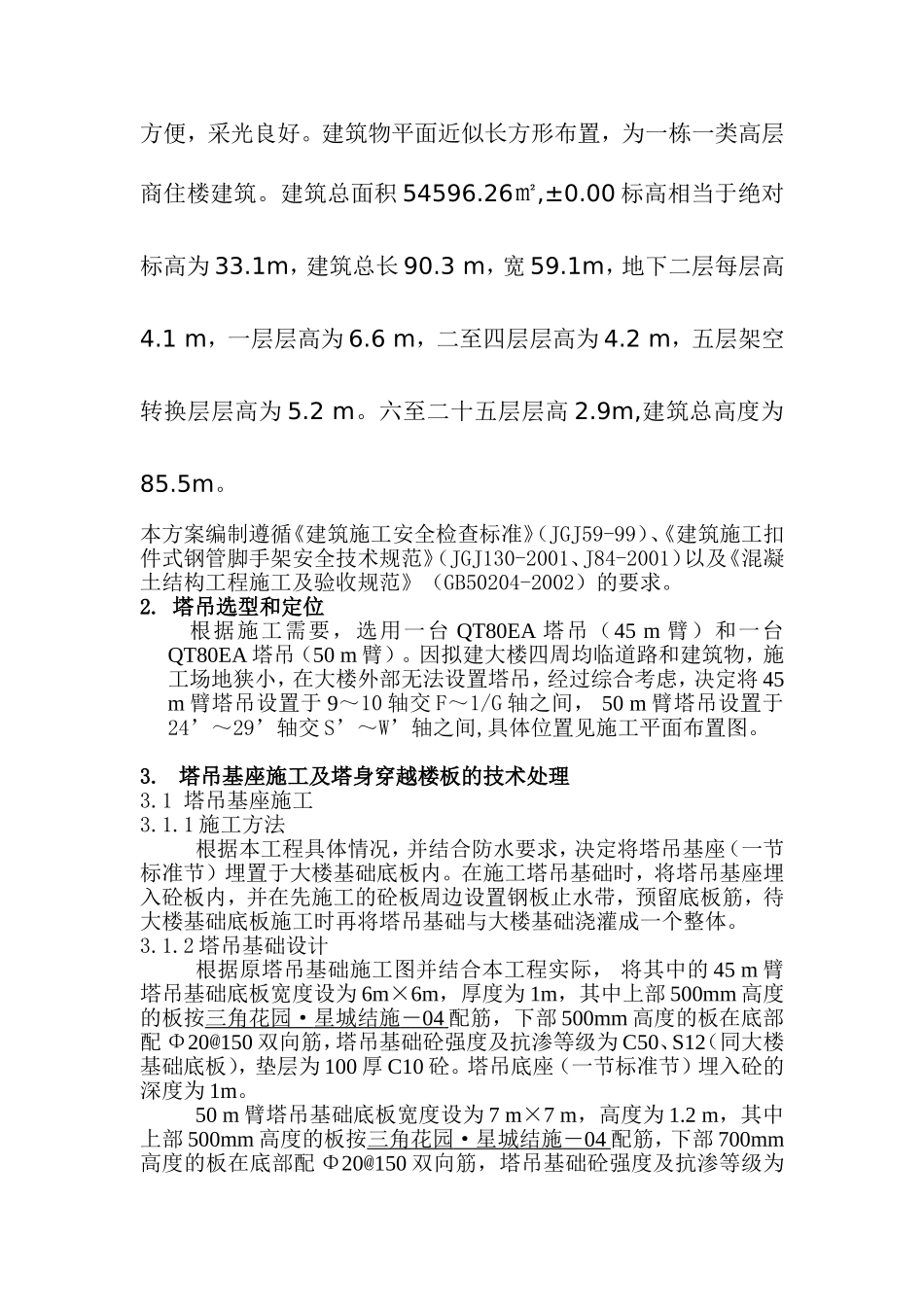

东方银座塔吊安装及安全操作施工方案长沙建设工程集团有限公司三公司审核:曾庆斌编制:李牧陈冬桂二OO五年四月目录1、工程概况2、塔吊选型和定位3、塔吊基座施工及塔身穿越楼板的技术处理4、塔吊安装5、塔吊附着6、两台塔吊同时使用防碰撞措施7、塔吊安装安全注意事项8、塔吊使用安全技术措施1.工程概况东方银座工程位于长沙市远大路立交桥东南处，由长沙东来置业有限公司开发，深圳华侨城天华建筑设计有限公司设计，湖南方圆工程监理咨询有限公司监理，长沙市建设工程集团有限公司三公司承建。本工程为框剪结构（部分框支剪结构），地下二层，地上二十五层，一至四层为裙楼。其中地下二层为车库和人防掩蔽所，地下一层为车房及设备用房，地上一层为商铺和娱乐住宅门厅及配套用房，二至四层为娱乐健身用房（五层为结构转换层及屋顶花园），六至二十五层为住宅楼。楼内设电梯九座，楼梯六处，交通方便，采光良好。建筑物平面近似长方形布置，为一栋一类高层商住楼建筑。建筑总面积54596.26㎡,±0.00标高相当于绝对标高为33.1m，建筑总长90.3m，宽59.1m，地下二层每层高4.1m，一层层高为6.6m，二至四层层高为4.2m，五层架空转换层层高为5.2m。六至二十五层层高2.9m,建筑总高度为85.5m。本方案编制遵循《建筑施工安全检查标准》（JGJ59-99）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001、J84-2001）以及《混凝土结构工程施工及验收规范》（GB50204-2002）的要求。2.塔吊选型和定位根据施工需要，选用一台QT80EA塔吊（45m臂）和一台QT80EA塔吊（50m臂）。因拟建大楼四周均临道路和建筑物，施工场地狭小，在大楼外部无法设置塔吊，经过综合考虑，决定将45m臂塔吊设置于9～10轴交F～1/G轴之间，50m臂塔吊设置于24’～29’轴交S’～W’轴之间,具体位置见施工平面布置图。3.塔吊基座施工及塔身穿越楼板的技术处理3.1塔吊基座施工3.1.1施工方法根据本工程具体情况，并结合防水要求，决定将塔吊基座（一节标准节）埋置于大楼基础底板内。在施工塔吊基础时，将塔吊基座埋入砼板内，并在先施工的砼板周边设置钢板止水带，预留底板筋，待大楼基础底板施工时再将塔吊基础与大楼基础浇灌成一个整体。3.1.2塔吊基础设计根据原塔吊基础施工图并结合本工程实际，将其中的45m臂塔吊基础底板宽度设为6m×6m，厚度为1m，其中上部500mm高度的板按三角花园·星城结施―04配筋，下部500mm高度的板在底部配Φ20@150双向筋，塔吊基础砼强度及抗渗等级为C50、S12（同大楼基础底板），垫层为100厚C10砼。塔吊底座（一节标准节）埋入砼的深度为1m。50m臂塔吊基础底板宽度设为7m×7m，高度为1.2m，其中上部500mm高度的板按三角花园·星城结施―04配筋，下部700mm高度的板在底部配Φ20@150双向筋，塔吊基础砼强度及抗渗等级为C50、S12（同大楼基础底板），垫层为100厚C10砼。塔吊底座（一节标准节）埋入砼的深度为1.2m。塔吊基础持力层除满足深度要求外，同时还必须挖至老土，不能落在填土或堆土上。3.1.3砼浇捣及养护塔吊基础砼采用商品砼、泵送，养护则按厚板砼养护要求（保温保湿）进行，即在板面覆盖一层草袋并浇水保持草袋湿润，养护时间不少于14天。3.2塔身穿越楼板的技术处理塔吊基座定位时,尽可能避开地下室和裙房的楼面梁,穿越楼板时在穿越部位预留孔口，在孔口四周设置好钢板止水带并预留好楼板筋,待塔吊拆除后再清理和封闭孔口。4.塔吊安装4.1吊装在基坑底部从大门入口处方向往塔吊基座方向铺设一条临时汽车吊行走轨道，将轨道范围内的桩孔覆盖好，再将土整平，整平后即在上部铺一道路基箱。铺好路基箱轨道后，在基坑上部用一台125t的大汽车吊将一台20t的小汽车吊吊至轨道上，将20t的汽车吊开至塔基附近，大汽车吊配合小汽车吊完成塔身部件的吊装。4.2顶升①顶升前检查液压顶升系统各部件连接情况，并调整好爬升架滚轮与塔身间隙，然后放松电源，其长度略大于顶升高度。②顶升作业派专人指挥，非作业人员不得登上顶升机套架的操作台，操作室内只准一人操作，严格听从信号指挥。③顶升时使吊臂和平衡臂处于平衡状态，并将回转部分刹住，严禁回转臂杆及其它作业，顶升中发现故障须立即停止作...
