下肢血管超声检查VIP免费

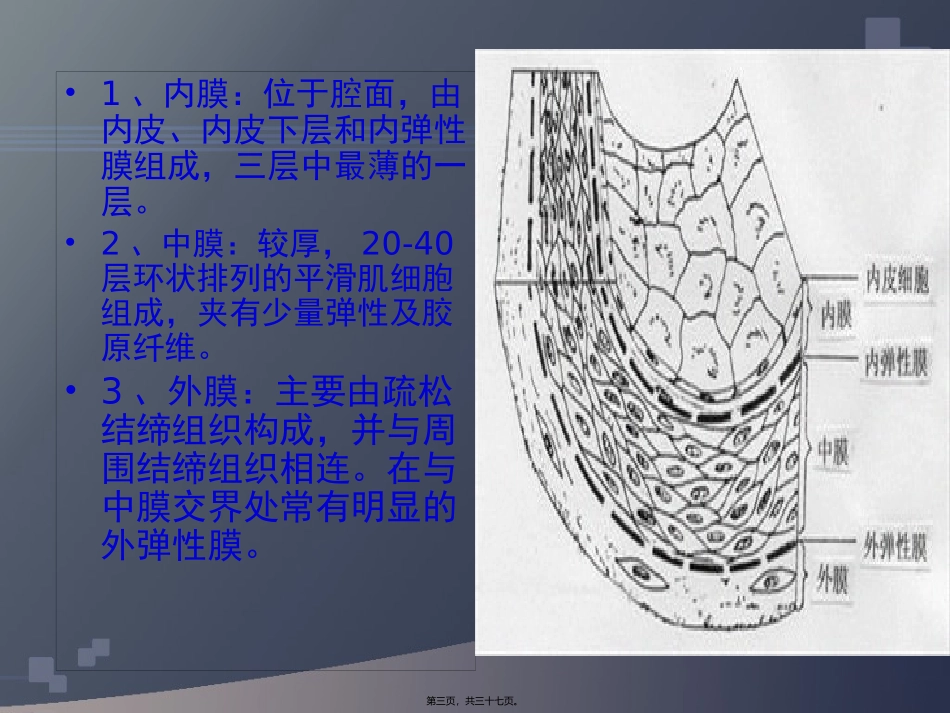

下肢血管超声检查第一页，共三十七页。血管结构动脉管壁结构由内膜、中膜、外膜组成，根据管径的大小，常把动脉分为大、中、小三级。周围动脉中除颈总动脉及锁骨下动脉外，其余在解剖学上有名字的动脉大多属于中动脉。其血管壁的主要成分为平滑肌，故又称肌性动脉。第二页，共三十七页。•1、内膜：位于腔面，由内皮、内皮下层和内弹性膜组成，三层中最薄的一层。•2、中膜：较厚，20-40层环状排列的平滑肌细胞组成，夹有少量弹性及胶原纤维。•3、外膜：主要由疏松结缔组织构成，并与周围结缔组织相连。在与中膜交界处常有明显的外弹性膜。第三页，共三十七页。一、局部解剖第四页，共三十七页。股动脉在腹股沟深面的中点水平续于髂外动脉，通过股三角，进入收肌管，并又股前部转至股内侧，出收肌腱裂孔，走行至股后侧至腘窝，移行为腘动脉。第五页，共三十七页。腘动脉续于股动脉，经腘窝深部中线附近下降至腘肌下缘分为胫前动脉和胫后动脉。腘动脉主要分支：•膝上内、外动脉•膝下内、外动脉•膝中动脉•胫前动脉•胫后动脉第六页，共三十七页。胫后动脉：沿小腿后面，深、浅屈肌群下行，经内踝的前方转入足底，分支有：腓动脉、足底内侧动脉、足底外侧动脉胫前动脉：向前穿过小腿骨间膜上端，行于小腿前群肌之间，下降至足背后移行为足背动脉。足背动脉第七页，共三十七页。下肢动脉常见解剖变异动脉解剖变异股总动脉分叉高位分叉股深动脉上段走行于股浅动脉的内前方胫后动脉缺如腓动脉发自胫前动脉胫前动脉在膝关节或以上从腘动脉发出第八页，共三十七页。第九页，共三十七页。下肢静脉解剖•浅静脉：大隐静脉、小隐静脉•深静脉：股总、股浅、股深、腘、胫前、胫后、腓、髂总、髂外静脉•交通静脉：内踝、外踝、大腿•小腿肌肉静脉丛：腓肠肌、比目鱼肌、•〔在下肢深、浅静脉和交通支静脉内，都有瓣膜存在。假设瓣膜发生功能不全，那么血液逆流而出现静脉曲张。〕第十页，共三十七页。二、检查方法仪器设备彩色多普勒超声检查常用4-7MHz线阵探头。股浅动脉的远段和胫腓干的部位较深，肢体粗大者且位置深在的静脉〔如股浅静脉远心段〕必要时可用2-5MHz凸阵探头。第十一页，共三十七页。检查体位•一般采用平卧位，被检肢体略外展、外旋，膝关节略为弯曲，也称“蛙腿位〞。•从小腿前外侧扫兴胫前动脉或从小腿后外侧扫描腓动脉时，那么需让屈膝或伸直，必要时略为内旋。•一般来说，站立位较卧位更适合下肢静脉的检查〔曲张、反流等〕。也可取卧位及坐位检查。第十二页，共三十七页。灰阶超声彩色多普勒脉冲多普勒检查步骤第十三页，共三十七页。•灰阶超声是显示组织结构的根底，彩色多普勒和脉冲多普勒频谱的应用都建立在此根底上•合理调节灰阶超声•的设置以获得•最佳答案灰阶图像第十四页，共三十七页。1、增益和时间增益补偿〔TGC〕原那么：应调节到正常血管腔内呈无回声，无超声反射时的最大值。即继续调高增益将导致正常血管腔内出现灰色超声反响。近场抑制、远场抑制、远场增强2、显示深度〔depth〕3、聚焦区〔focus〕4、影像缩放〔zoom〕第十五页，共三十七页。彩色多普勒设置及其调节•取样框位置、大小及角度•血流速度量程〔scale〕•彩色增益•数据反转•基线•壁滤波•彩色优先权阈值•能量多普勒第十六页，共三十七页。脉冲多普勒设置及其调节•取样容积的位置和大小•角度校正•血流速度量程多普勒混叠•数据反转•基线•壁滤波第十七页，共三十七页。常用防止多普勒混叠的方法：1〕增大多普勒流速范围，即提高脉冲重复频率2〕调整多普勒基线3〕在保证不超过60°的前提下，适当增大多普勒角度4〕换用较低频率的超声探头5〕从不同角度进行扫描，尽量降低取样容积的深度第十八页，共三十七页。检查要点灰阶超声：观察血管内壁和管腔结构，识别解剖变异。彩色多普勒超声：血流方向、流速分布及有无流速增高引起的混叠现象。脉冲多普勒超声：a、应尽量采用较小的多普勒取样容积〔1.5-2.0mm〕以测得被检特定部位的流速，以防止出现由于取样容积过大而产生的频谱增宽。b、多普勒角度，即超声波入射与动脉血流的夹角应≤60°。c、如有可疑狭窄，应在狭窄处...
