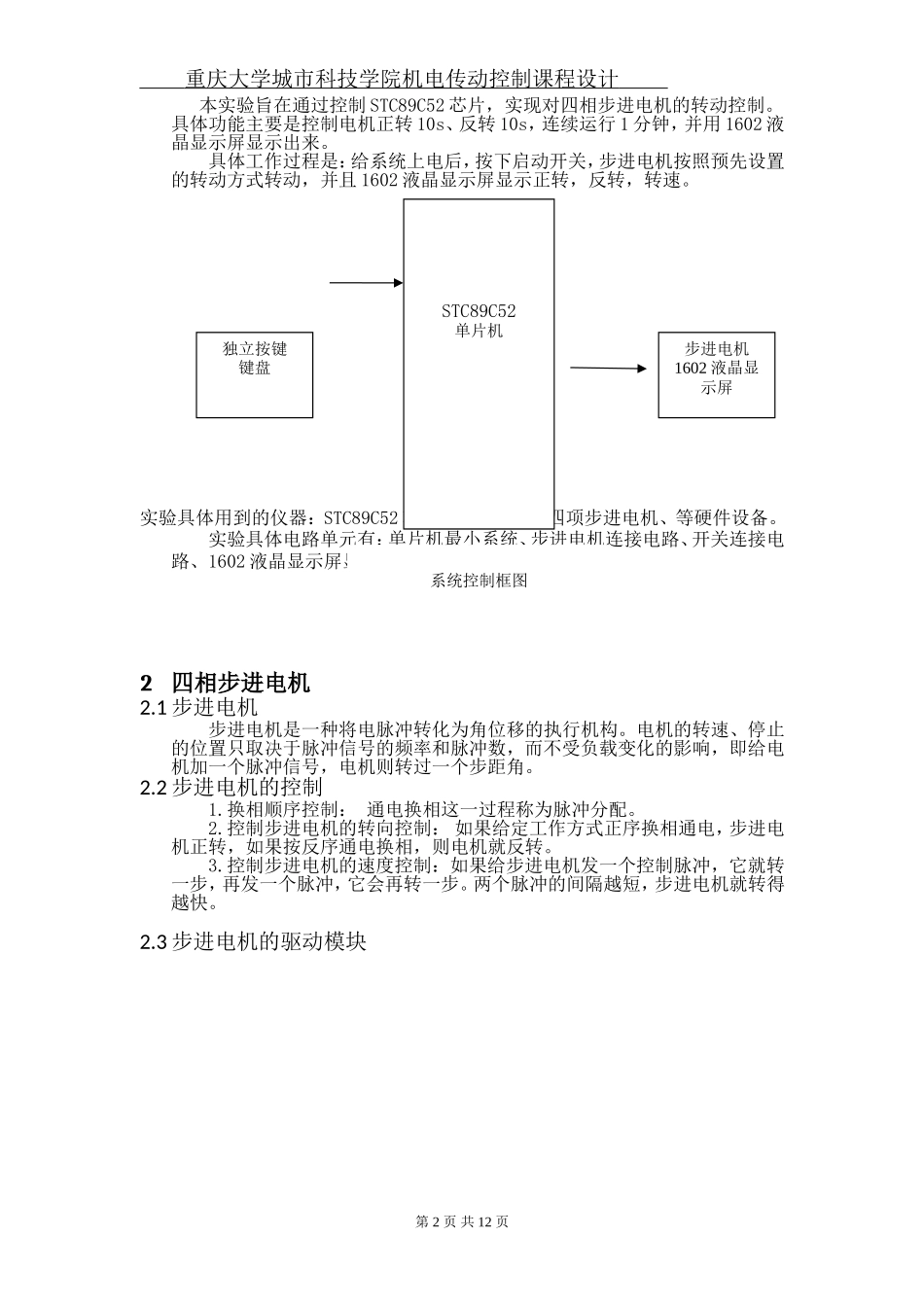

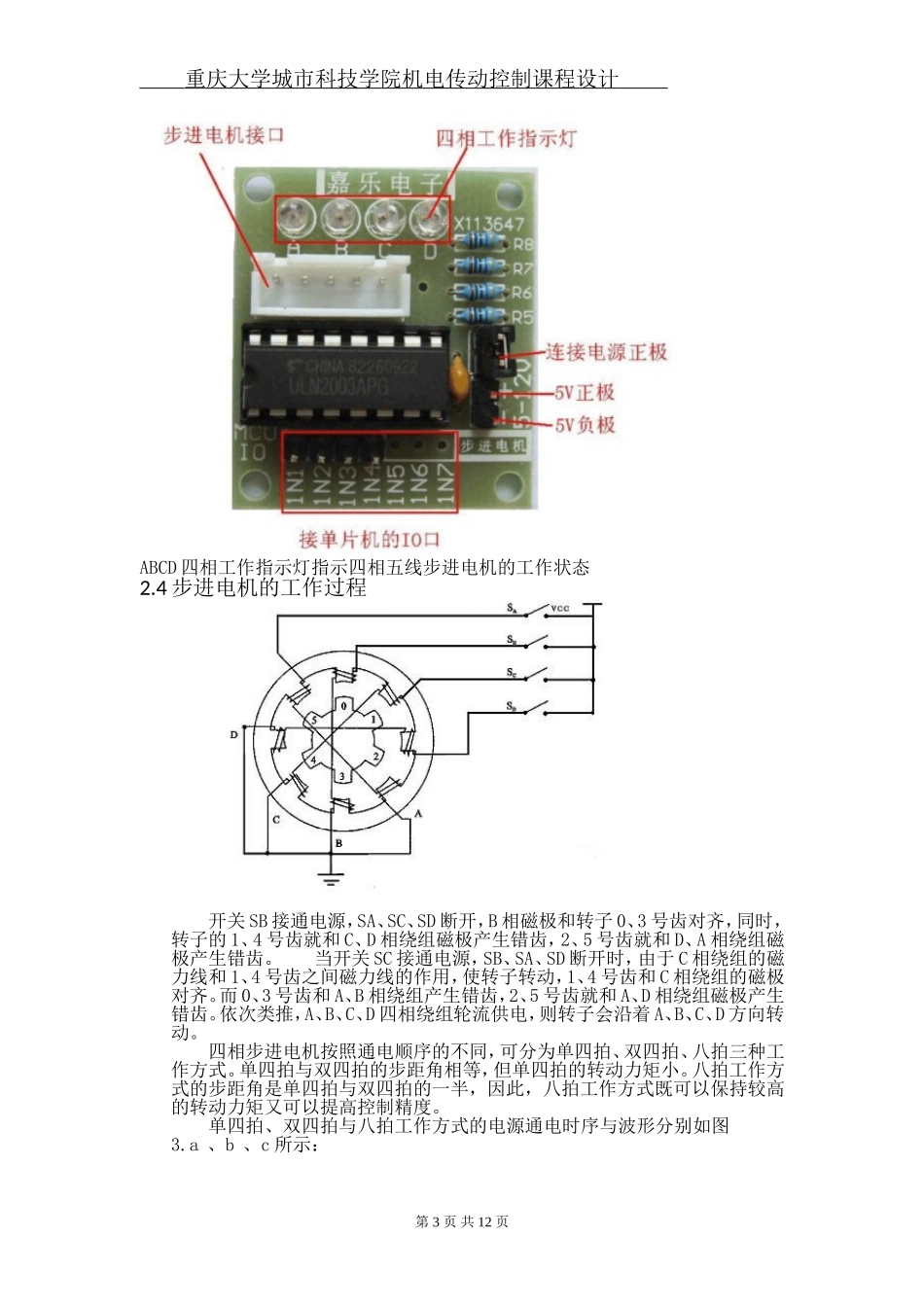

课题：四相五线单4拍步进制电动机的正反转控制专业：机械电子工程班级：2班学号：20110259姓名：周后银指导教师：李立成设计日期：2014.6.9~2014.6.20成绩：1概述重庆大学城市科技学院机电传动控制课程设计本实验旨在通过控制STC89C52芯片，实现对四相步进电机的转动控制。具体功能主要是控制电机正转10s、反转10s，连续运行1分钟，并用1602液晶显示屏显示出来。具体工作过程是：给系统上电后，按下启动开关，步进电机按照预先设置的转动方式转动，并且1602液晶显示屏显示正转，反转，转速。实验具体用到的仪器：STC89C52芯片、开关单元、四项步进电机、等硬件设备。实验具体电路单元有：单片机最小系统、步进电机连接电路、开关连接电路、1602液晶显示屏显示电路。2四相步进电机2.1步进电机步进电机是一种将电脉冲转化为角位移的执行机构。电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。2.2步进电机的控制1.换相顺序控制：通电换相这一过程称为脉冲分配。2.控制步进电机的转向控制：如果给定工作方式正序换相通电，步进电机正转，如果按反序通电换相，则电机就反转。3.控制步进电机的速度控制：如果给步进电机发一个控制脉冲，它就转一步，再发一个脉冲，它会再转一步。两个脉冲的间隔越短，步进电机就转得越快。2.3步进电机的驱动模块第2页共12页STC89C52单片机步进电机1602液晶显示屏独立按键键盘系统控制框图重庆大学城市科技学院机电传动控制课程设计ABCD四相工作指示灯指示四相五线步进电机的工作状态2.4步进电机的工作过程开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图3.a、b、c所示：第3页共12页重庆大学城市科技学院机电传动控制课程设计步进电机工作时序波形图对步进电机四个绕组依次实现如下方式的循环通电控制：单四拍运行：正转A-B-C-D；反转D-C-B-A双四拍运行：正转AB-BC-CD-DA；反转DC-CB-BA-AD八拍运行：正转A-AB-B-BC-C-CD-D-DA本实验使用的是单四拍循环控制，单四拍运行正转A-B-C-D；反转D-C-B-A3LCD1602液晶显示屏引脚接口说明表第1脚：VSS为地电源。第2脚：VDD接5V正电源。第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。第7～14脚：D0～D7为8位双向数据线。第15脚：背光源正极。第16脚：背光源负极。第4页共12页重庆大学城市科技学院机电传动控制课程设计4电路图设计4.1STC89C52概述4.2最小系统单片机最小系统或者称为最小应用系统，就是用最少的元件组成的单片机可以工作的系统，对52系列单片机来说，最小系统一般应该包括：单片机、复位电路、晶振电路。第5页共12页重庆大学城市科技学院机电传动控制课程设计4.3复位电路复位电路采用手动复位和上电自动复位。上电自动复位：在单片机上电的瞬间，RC电路充电，由于电容...
