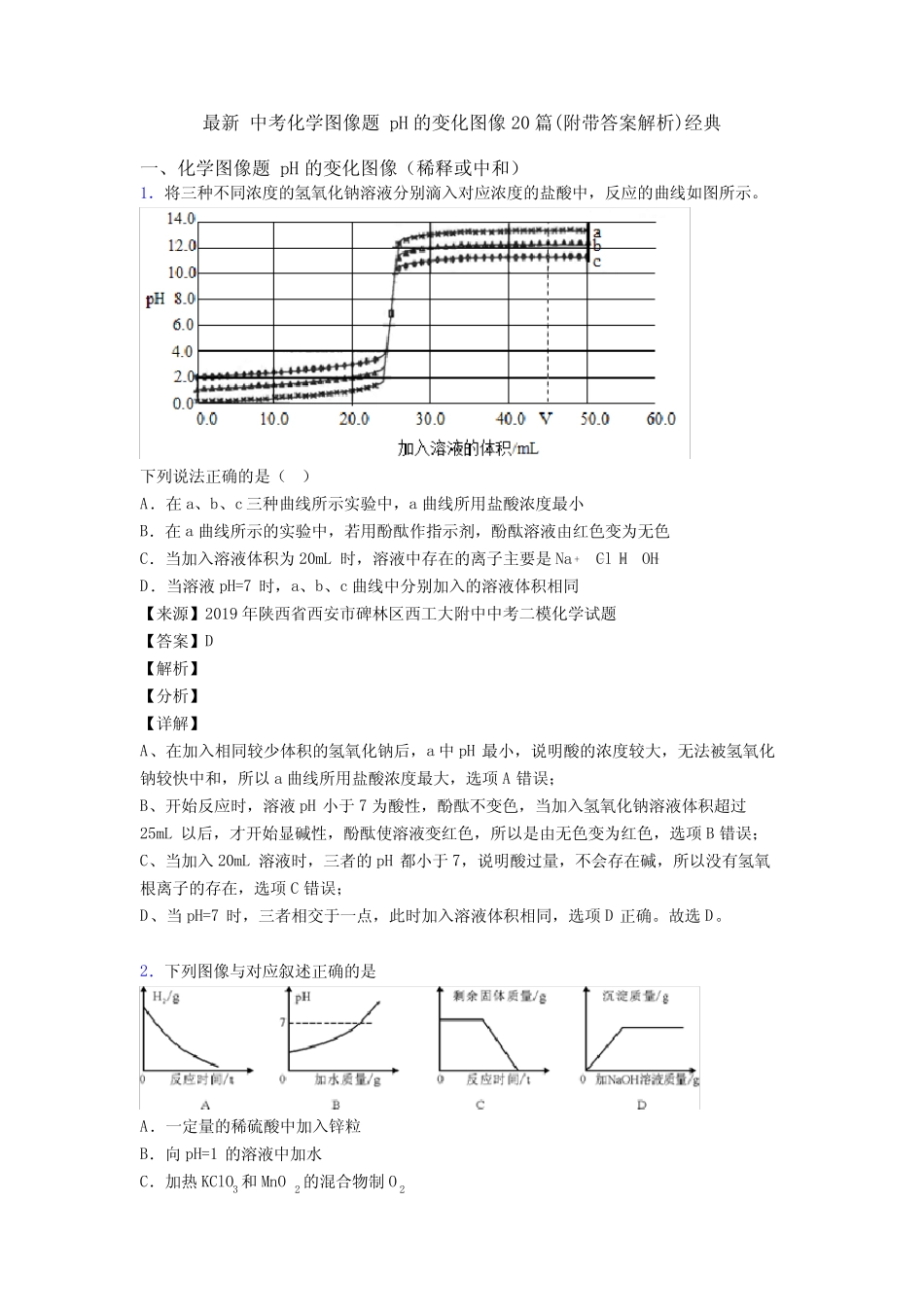

最新中考化学图像题pH的变化图像20篇(附带答案解析)经典一、化学图像题pH的变化图像（稀释或中和）1．将三种不同浓度的氢氧化钠溶液分别滴入对应浓度的盐酸中，反应的曲线如图所示。下列说法正确的是（）A．在a、b、c三种曲线所示实验中，a曲线所用盐酸浓度最小B．在a曲线所示的实验中，若用酚酞作指示剂，酚酞溶液由红色变为无色C．当加入溶液体积为20mL时，溶液中存在的离子主要是Na+Cl-H+OH-D．当溶液pH=7时，a、b、c曲线中分别加入的溶液体积相同【来源】2019年陕西省西安市碑林区西工大附中中考二模化学试题【答案】D【解析】【分析】【详解】A、在加入相同较少体积的氢氧化钠后，a中pH最小，说明酸的浓度较大，无法被氢氧化钠较快中和，所以a曲线所用盐酸浓度最大，选项A错误；B、开始反应时，溶液pH小于7为酸性，酚酞不变色，当加入氢氧化钠溶液体积超过25mL以后，才开始显碱性，酚酞使溶液变红色，所以是由无色变为红色，选项B错误；C、当加入20mL溶液时，三者的pH都小于7，说明酸过量，不会存在碱，所以没有氢氧根离子的存在，选项C错误；D、当pH=7时，三者相交于一点，此时加入溶液体积相同，选项D正确。故选D。2．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。【详解】A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D3．向一定量的硫酸溶液中，分别加入足量的水、金属锌、氢氧化钠溶液、氯化钡溶液，下列图示正确的是（）A．加足量水B．加足量锌C．加足量氢氧化钠溶液D．加足量氯化钡溶液【来源】2013届四川省达州市中考模拟化学试卷（带解析)【答案】D【解析】【详解】A、对酸用水进行稀释，不可能稀释成碱，所以pH值不会超过7，故A错误，B、活泼金属和酸接触就会放出氢气，所以起点应该从零开始，故B错误，C、硫酸的溶质质量是不变的，不能从零开始，故C错误，D、氯化钡和硫酸接触就会生成沉淀，当硫酸反应完后，沉淀量就不变了，刚开始逐渐增加，后面就成水平线了，故D正确。故选D。4．某小组探究氢氧化钠和盐酸反应过程中pH的变化规律，得到如下图所示的曲线。则下列有关该实验事实的观点正确的是A．该实验是将氢氧化钠滴入到盐酸中B．a点时的溶液不能使酚酞试液变色C．b点表示盐酸和氢氧化钠恰好反应D．c点时的溶液中的溶质只有氯化钠【来源】2018年辽宁省沈阳市皇姑区中考二模化学试题【答案】C【解析】【详解】A、由图像可知，pH值是开始时大于7逐渐的减小到7然后小于7，可知原溶液显碱性，然后不断的加入酸性溶液，使pH减小，说明是把稀盐酸滴加到氢氧化钠溶液中，故A错误；B、a点时溶液的pH大于7，溶液显碱性，能使酚酞试液变红色，故B错误；C、b点时溶液的pH等于7，显中性，表示盐酸和氢氧化钠恰好反应，故C正确；D、c点时溶液的pH小于7，溶液显酸性，说明稀盐酸过量，所得溶液中的溶质为HCl和NaCl，故D错误。故选C。【点睛】掌握溶液的酸碱性和溶液pH大小之间的关系、从数形结合的角度理解中和反应是正确解答本题的关键。5．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。下列说法错误的是A．图2中b点所示溶液中的溶质是NaCl和NaOHB．将图2中d点所示溶液加热蒸干所得固体为纯净物C．图2中c→d所示溶液中NaCl的质...
