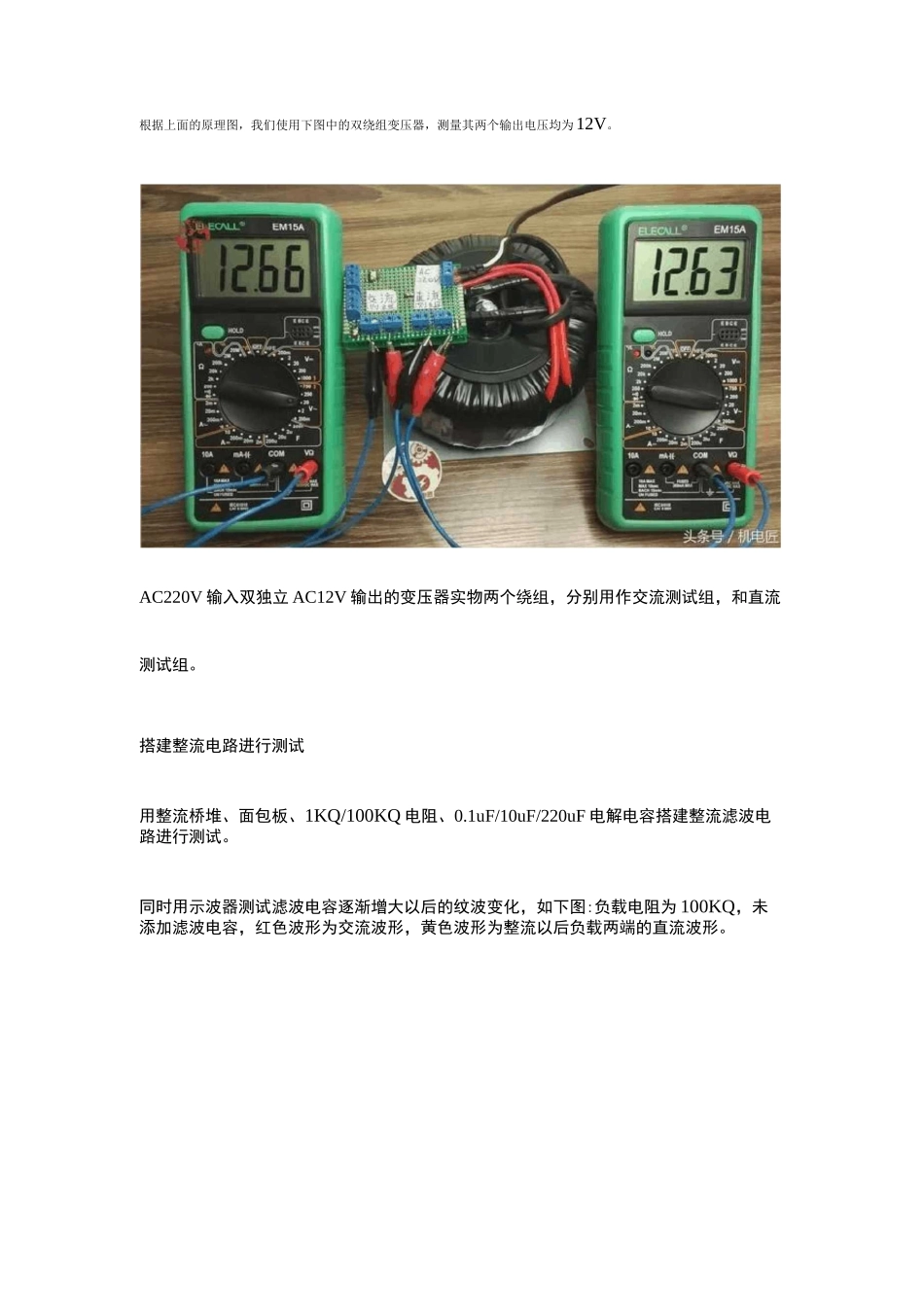

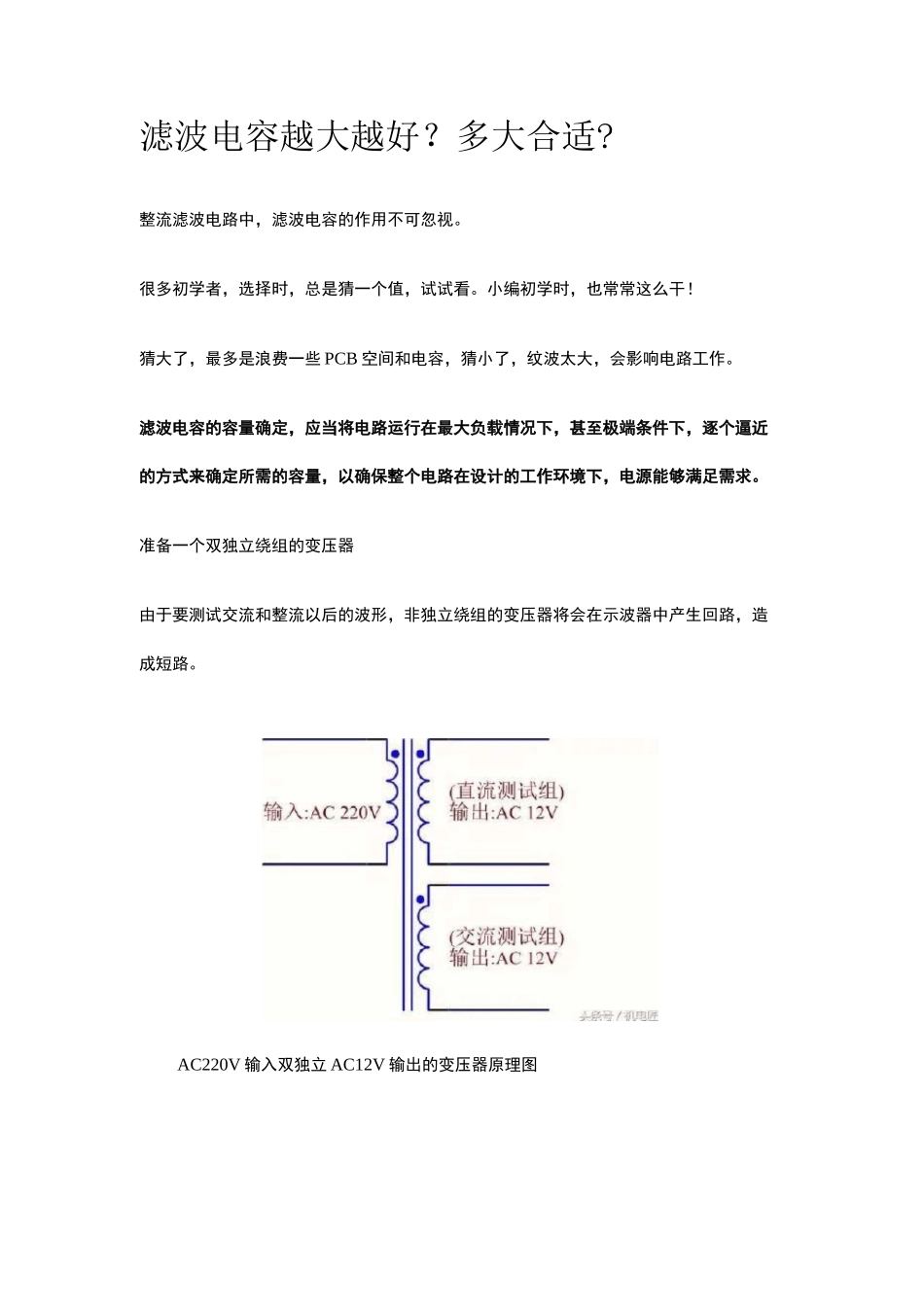

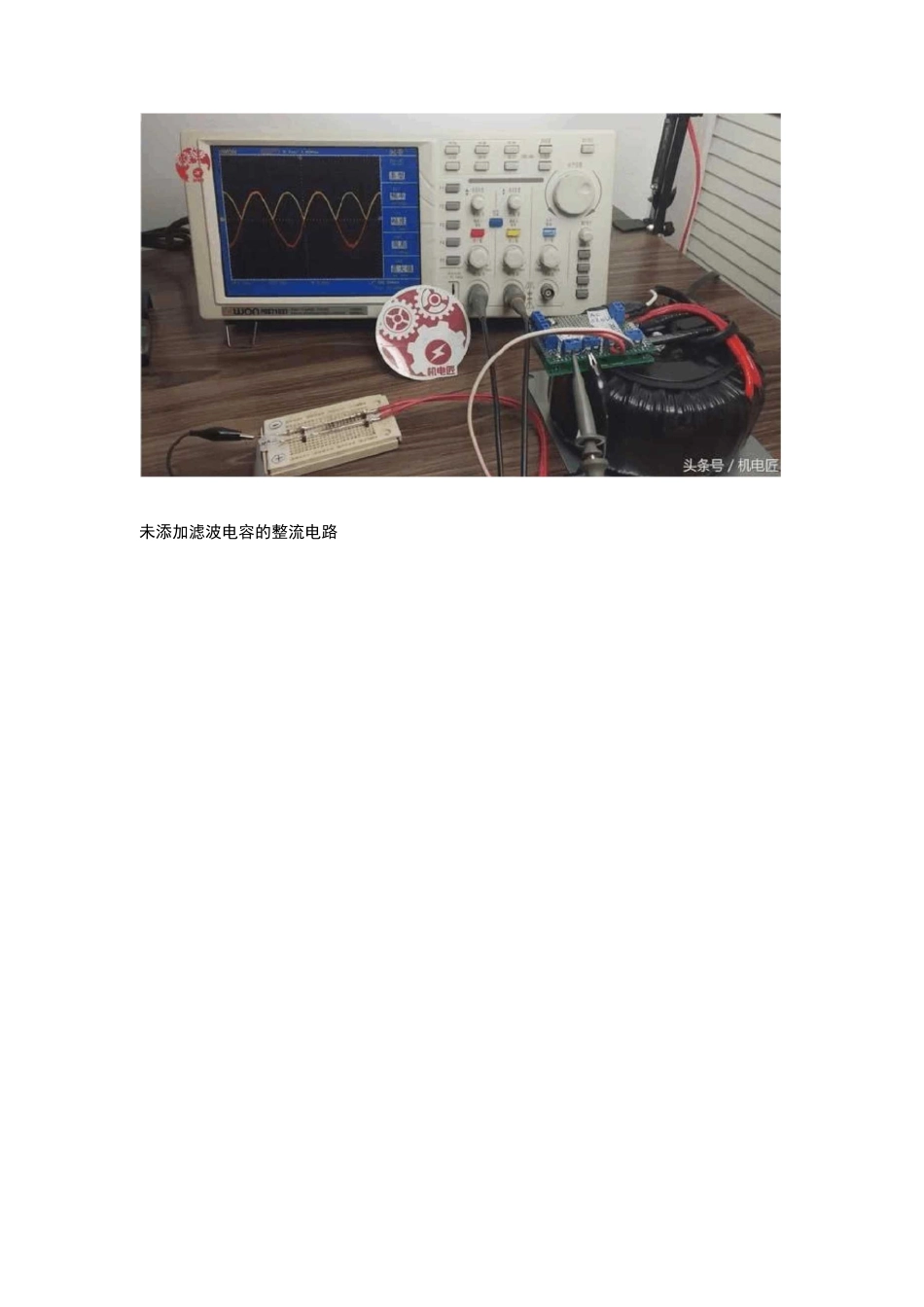

滤波电容越大越好？多大合适?整流滤波电路中，滤波电容的作用不可忽视。很多初学者，选择时，总是猜一个值，试试看。小编初学时，也常常这么干！猜大了，最多是浪费一些PCB空间和电容，猜小了，纹波太大，会影响电路工作。滤波电容的容量确定，应当将电路运行在最大负载情况下，甚至极端条件下，逐个逼近的方式来确定所需的容量，以确保整个电路在设计的工作环境下，电源能够满足需求。准备一个双独立绕组的变压器由于要测试交流和整流以后的波形，非独立绕组的变压器将会在示波器中产生回路，造成短路。AC220V输入双独立AC12V输出的变压器原理图根据上面的原理图，我们使用下图中的双绕组变压器，测量其两个输出电压均为12V。AC220V输入双独立AC12V输出的变压器实物两个绕组，分别用作交流测试组，和直流测试组。搭建整流电路进行测试用整流桥堆、面包板、1KQ/100KQ电阻、0.1uF/10uF/220uF电解电容搭建整流滤波电路进行测试。同时用示波器测试滤波电容逐渐增大以后的纹波变化，如下图:负载电阻为100KQ，未添加滤波电容，红色波形为交流波形，黄色波形为整流以后负载两端的直流波形。未添加滤波电容的整流电路_[+ff-pI鬲F｛嵐次肅加五牛观蘿U路型專轴丁益恤打娥沫滞加逍亍观眾砸哎矗变化）丄姿号/机固匠上图的原理图随着滤波电容的添加纹波逐渐减小，如下图：依次添加5个0.1uF的滤波电容-厂“凋依次港；111五亍堆职B跻波瞻变VCtiNJ头条号/枷电匠L保持100KQ的负载电阻不变，更换10uF的电容进行测试，如下图:依次添加5个10uF的滤波电容_J_tf3一「22OuR祇y：洒tm」i1■观聚®閒哎胎变化）£笄号/机氐匠上图的原理图二娜弟1◎8头条号I直流鬪试轨】L\R：.\轴人:丸'23虧厚鬪试盘L}\+（i-pc.I吓（醍次矯捌迟牛观薬E賂谀厢变也F跖1和谊膨low4*——■1匸_J_tC3一「330uR碱滾诽叩汎亍观漿对帯哎胎龛化）此时发现，100KQ的负载，10uF的电容就足够滤波了。现在保持10uF的滤波电容，改变负载电阻为1KQ，进行测试，如下图:改负载为1KQ保持10uF电容emc头条号/耕电匠vet-T：ILF｛嵌次薄和血牛貶寨隅变化｝CiN此时10uF滤波电容已不能满足需求了。更换为220uF的电容进行测试_L（?2丁IOuFl压次潘加五伞观無B瑞鑛形变化）丄畀号/机E亘匠上图在1KQ的负载电阻下，将10uF电容更换为220uF的电容进行测试。此时440uF的电容已经能满足当前负载下的滤波需求了，再多增加的电容都是多余的。结论滤波电容的容量选择，应当根据负载大小来搭配选择。511\：«山帕和也L1航出:丸_Lo-po.閘遨决淨加虫个观駅谀聒变化】尽量将滤波电容减小到，最大负载情况下，直流纹波能减小到电路可以接受的程度。追求滤波电容越大越好的方式，是没有必要的。
