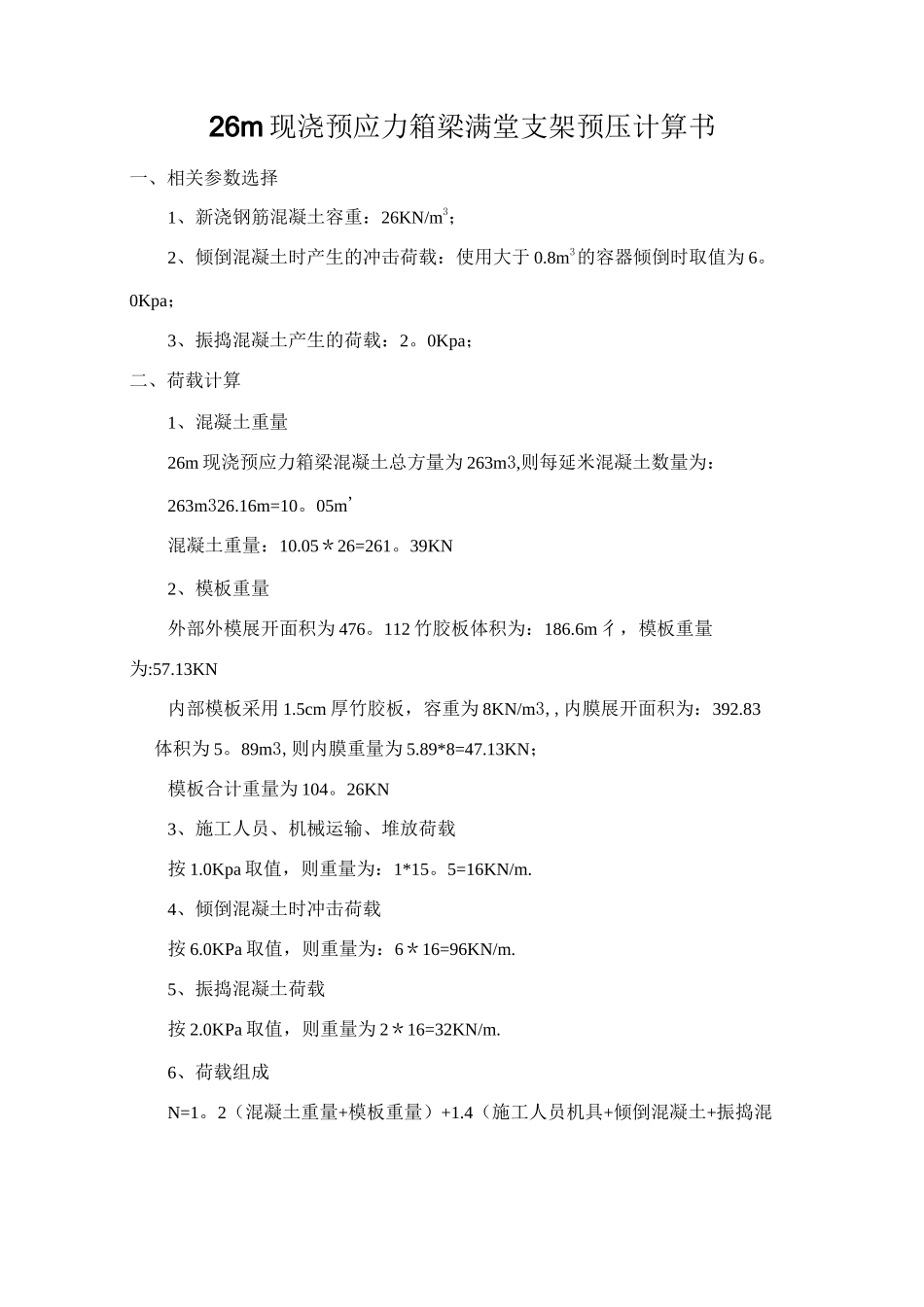

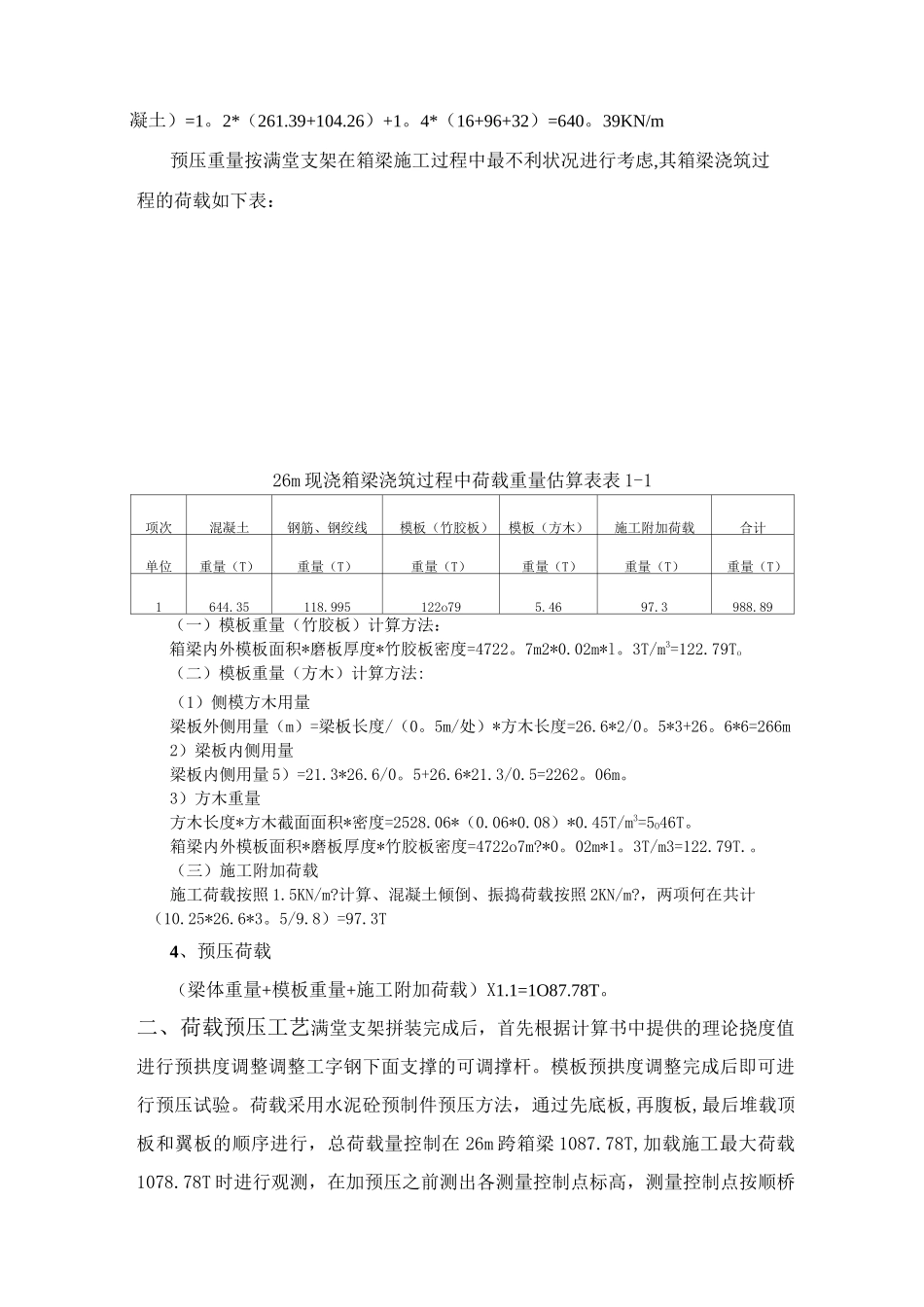

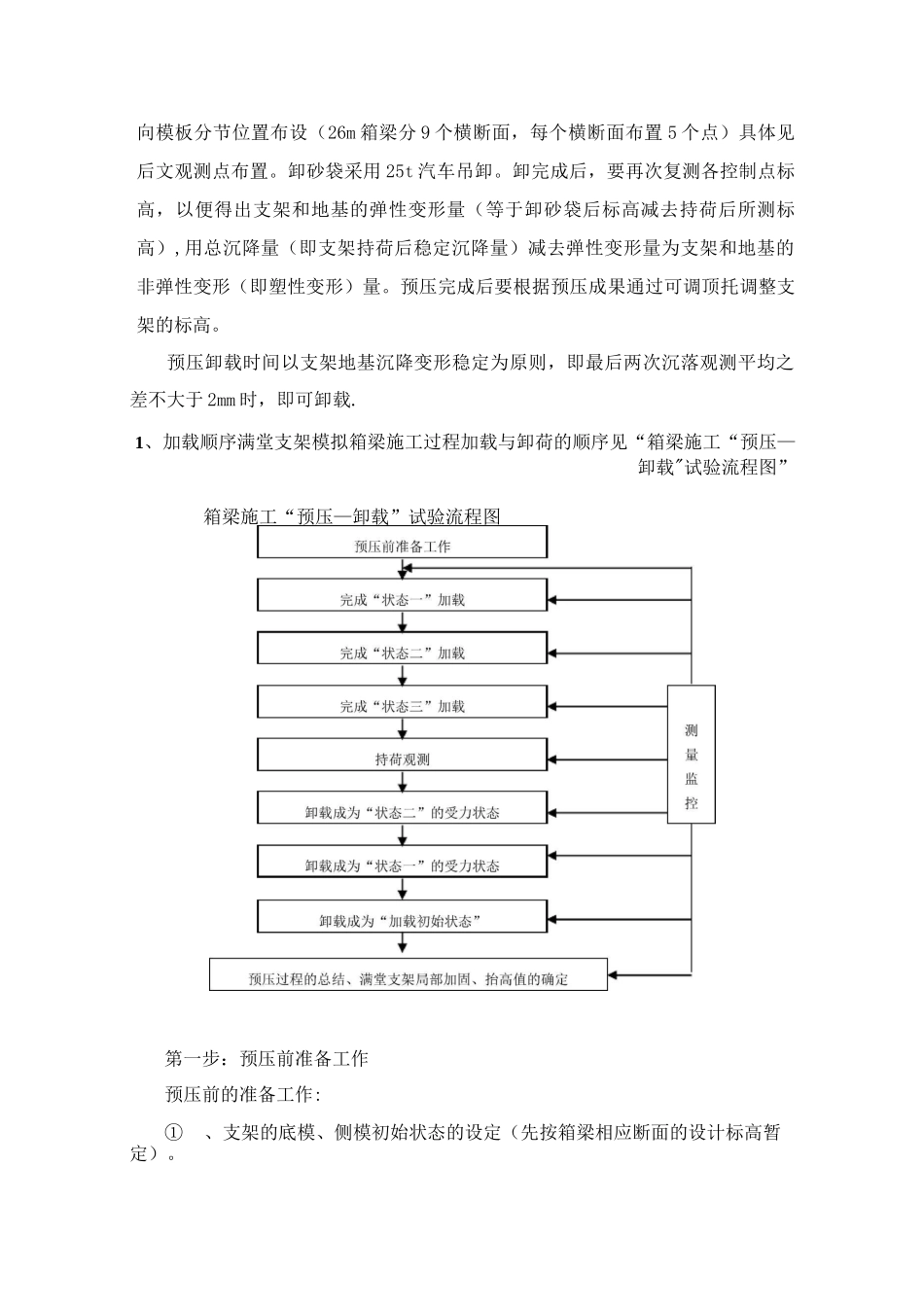

26m现浇预应力箱梁满堂支架预压计算书一、相关参数选择1、新浇钢筋混凝土容重：26KN/m3；2、倾倒混凝土时产生的冲击荷载：使用大于0.8m3的容器倾倒时取值为6。0Kpa；3、振捣混凝土产生的荷载：2。0Kpa；二、荷载计算1、混凝土重量26m现浇预应力箱梁混凝土总方量为263m3,则每延米混凝土数量为：263m326.16m=10。05m'混凝土重量：10.05＊26=261。39KN2、模板重量外部外模展开面积为476。112竹胶板体积为：186.6m彳，模板重量为:57.13KN内部模板采用1.5cm厚竹胶板，容重为8KN/m3,,内膜展开面积为：392.83体积为5。89m3,则内膜重量为5.89*8=47.13KN；模板合计重量为104。26KN3、施工人员、机械运输、堆放荷载按1.0Kpa取值，则重量为：1*15。5=16KN/m.4、倾倒混凝土时冲击荷载按6.0KPa取值，则重量为：6＊16=96KN/m.5、振捣混凝土荷载按2.0KPa取值，则重量为2＊16=32KN/m.6、荷载组成N=1。2（混凝土重量+模板重量）+1.4（施工人员机具+倾倒混凝土+振捣混凝土）=1。2*（261.39+104.26）+1。4*（16+96+32）=640。39KN/m预压重量按满堂支架在箱梁施工过程中最不利状况进行考虑,其箱梁浇筑过程的荷载如下表：26m现浇箱梁浇筑过程中荷载重量估算表表1-1项次混凝土钢筋、钢绞线模板（竹胶板）模板（方木）施工附加荷载合计单位重量（T）重量（T）重量（T）重量（T）重量（T）重量（T）1644.35118.995122o795.4697.3988.89（一）模板重量（竹胶板）计算方法：箱梁内外模板面积*磨板厚度*竹胶板密度=4722。7m2*0.02m*l。3T/m3=122.79To（二）模板重量（方木）计算方法:（1）侧模方木用量梁板外侧用量（m）=梁板长度/（0。5m/处）*方木长度=26.6*2/0。5*3+26。6*6=266m2）梁板内侧用量梁板内侧用量5）=21.3*26.6/0。5+26.6*21.3/0.5=2262。06m。3）方木重量方木长度*方木截面面积*密度=2528.06*（0.06*0.08）*0.45T/m3=5O46T。箱梁内外模板面积*磨板厚度*竹胶板密度=4722o7m?*0。02m*1。3T/m3=122.79T.。（三）施工附加荷载施工荷载按照1.5KN/m?计算、混凝土倾倒、振捣荷载按照2KN/m?，两项何在共计（10.25*26.6*3。5/9.8）=97.3T4、预压荷载（梁体重量+模板重量+施工附加荷载）X1.1=1O87.78T。二、荷载预压工艺满堂支架拼装完成后，首先根据计算书中提供的理论挠度值进行预拱度调整调整工字钢下面支撑的可调撑杆。模板预拱度调整完成后即可进行预压试验。荷载采用水泥砼预制件预压方法，通过先底板,再腹板,最后堆载顶板和翼板的顺序进行，总荷载量控制在26m跨箱梁1087.78T,加载施工最大荷载1078.78T时进行观测，在加预压之前测出各测量控制点标高，测量控制点按顺桥向模板分节位置布设（26m箱梁分9个横断面，每个横断面布置5个点）具体见后文观测点布置。卸砂袋采用25t汽车吊卸。卸完成后，要再次复测各控制点标高，以便得出支架和地基的弹性变形量（等于卸砂袋后标高减去持荷后所测标高）,用总沉降量（即支架持荷后稳定沉降量）减去弹性变形量为支架和地基的非弹性变形（即塑性变形）量。预压完成后要根据预压成果通过可调顶托调整支架的标高。预压卸载时间以支架地基沉降变形稳定为原则，即最后两次沉落观测平均之差不大于2mm时，即可卸载.1、加载顺序满堂支架模拟箱梁施工过程加载与卸荷的顺序见“箱梁施工“预压—卸载"试验流程图”箱梁施工“预压—卸载”试验流程图第一步：预压前准备工作预压前的准备工作:①、支架的底模、侧模初始状态的设定（先按箱梁相应断面的设计标高暂定）。②、场地平整硬化，预压材料过磅装袋，堆放等工作.③、场地照明设备的安装。④、人员组织、机械设备与测量仪器的配备（需要水平仪2部，经纬仪1部）。⑤、观测点的设置为避免在砼施工时，支架不均匀下沉，消除支架和地基的塑性变形，准确测出支架和地基的弹性变形量，为预留模板拱度提供依据，保证施工安全、提高现浇梁质量.2、加载过程26米梁设置五个点，分别为翼缘板两个点，腹板两个点，底板一个点既线路中线位置。预压加载按最大施工荷载的110％加载，连续3天24小时内沉落观测平均之差不大于1。5mm时，即可卸载，具体操作步骤：第一步：初始状态的观测：在完成观测点的布设后进行各观测点初始读数的观测，...
