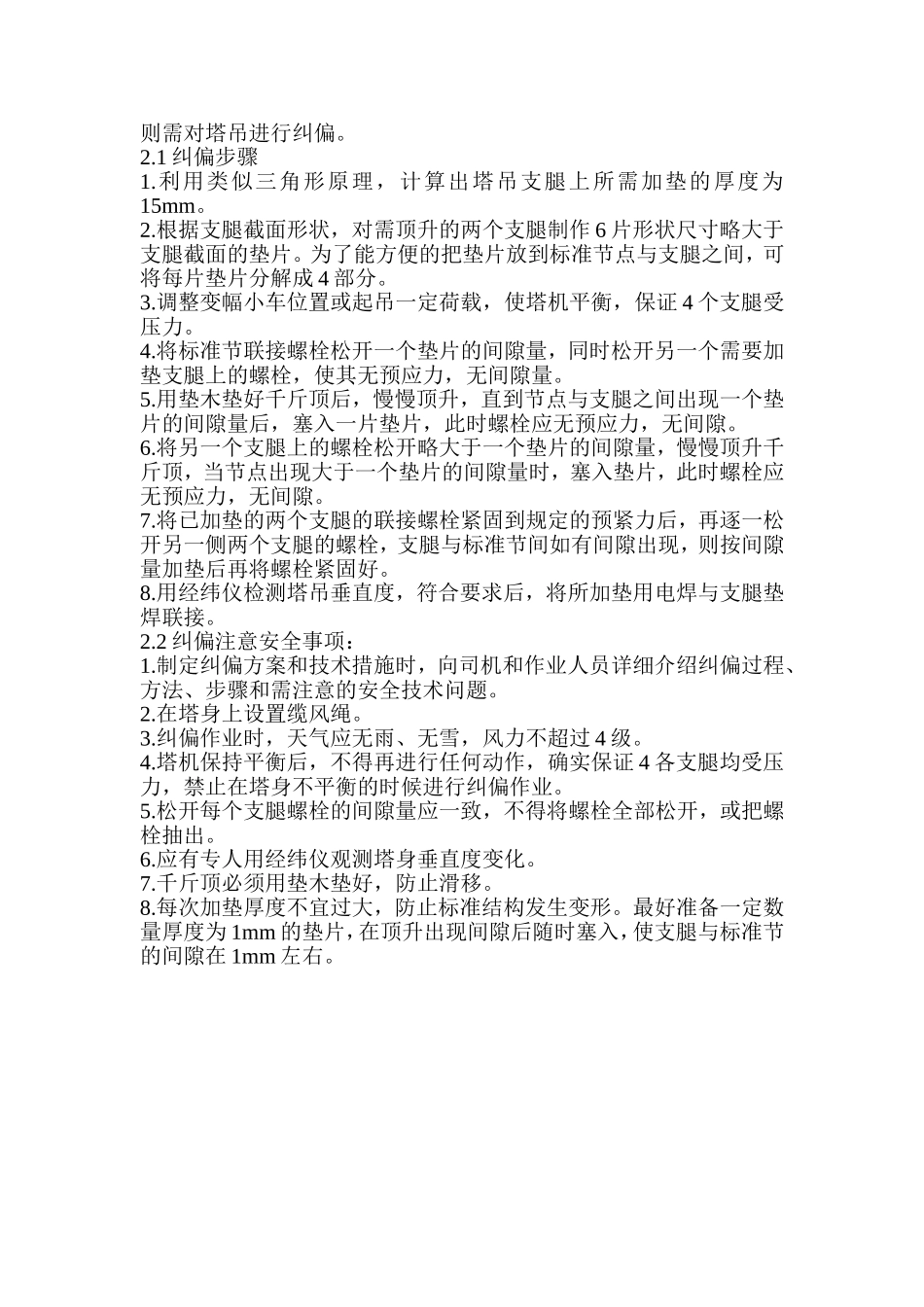

塔吊纠偏方案施工单位：盘锦建业安装工程总公司第二分公司工程名称：盘山新县城保障性住房农垦佳苑由于地基的不均匀沉降导致塔吊倾斜的现象时有发生，不符合塔吊垂直度4‰的安全使用要求，农垦佳苑5#楼北1#塔吊，型号QTE40独立式塔机，最大起升高度48米，塔身高度29.7米，基础周围地耐力0.2MPa，基础砼强度等级C30，砼总重量30t。由于盘锦属于湿地地质，9月下旬气温降低，特殊的地质结构和季节的转换，导致基础沉降不均匀。在可测高度25m处向北倾斜160mm，超出垂直度4‰要求60mm。一、塔吊倾斜初始阶段的安全对策：塔吊发生倾斜，垂直度超过4‰时，应立即停止使用。计算出塔机在非工作状态时，在可测高度保证塔吊不倾翻的临界最大倾斜梁L。注意定时观察塔吊的倾斜速度和倾斜量，并做好记录。倾斜量大于0.5L，且继续倾斜，需做出立即拆塔的断然决定。如果塔吊不能立即停止，且倾斜量小于0.25L时，可采取以下安全措施：1.在砼基础上发生倾斜的反方向增加压重块，增加基础重量，降低塔吊重心高度和减小e值。2.在塔吊适当高度设置缆风绳，防止塔机继续倾斜，必要时设置附墙装置。二、塔吊纠偏塔吊停止倾斜后，为了使塔吊垂直度恢复4‰内，符合安全使用要求，则需对塔吊进行纠偏。2.1纠偏步骤1.利用类似三角形原理，计算出塔吊支腿上所需加垫的厚度为15mm。2.根据支腿截面形状，对需顶升的两个支腿制作6片形状尺寸略大于支腿截面的垫片。为了能方便的把垫片放到标准节点与支腿之间，可将每片垫片分解成4部分。3.调整变幅小车位置或起吊一定荷载，使塔机平衡，保证4个支腿受压力。4.将标准节联接螺栓松开一个垫片的间隙量，同时松开另一个需要加垫支腿上的螺栓，使其无预应力，无间隙量。5.用垫木垫好千斤顶后，慢慢顶升，直到节点与支腿之间出现一个垫片的间隙量后，塞入一片垫片，此时螺栓应无预应力，无间隙。6.将另一个支腿上的螺栓松开略大于一个垫片的间隙量，慢慢顶升千斤顶，当节点出现大于一个垫片的间隙量时，塞入垫片，此时螺栓应无预应力，无间隙。7.将已加垫的两个支腿的联接螺栓紧固到规定的预紧力后，再逐一松开另一侧两个支腿的螺栓，支腿与标准节间如有间隙出现，则按间隙量加垫后再将螺栓紧固好。8.用经纬仪检测塔吊垂直度，符合要求后，将所加垫用电焊与支腿垫焊联接。2.2纠偏注意安全事项：1.制定纠偏方案和技术措施时，向司机和作业人员详细介绍纠偏过程、方法、步骤和需注意的安全技术问题。2.在塔身上设置缆风绳。3.纠偏作业时，天气应无雨、无雪，风力不超过4级。4.塔机保持平衡后，不得再进行任何动作，确实保证4各支腿均受压力，禁止在塔身不平衡的时候进行纠偏作业。5.松开每个支腿螺栓的间隙量应一致，不得将螺栓全部松开，或把螺栓抽出。6.应有专人用经纬仪观测塔身垂直度变化。7.千斤顶必须用垫木垫好，防止滑移。8.每次加垫厚度不宜过大，防止标准结构发生变形。最好准备一定数量厚度为1mm的垫片，在顶升出现间隙后随时塞入，使支腿与标准节的间隙在1mm左右。塔吊纠偏整改报告致融达建设监理有限公司：农垦佳苑5#楼北塔吊，型号QTE40，备案编号：辽PP-T01340，独立式高度：29.7m，安装高度25m，最大重量4t，，基础周围地耐力0.2MPa，基础砼强度等级C30，砼总重量30t。由于盘锦属于湿地地质，9月下旬气温降低，特殊的地质结构和季节的转换，导致基础沉降不均匀。在2011年10月日经施工单位自行检测发现在可测高度25m处向北倾斜160mm，超出垂直度4‰要求60mm。2011年10月日，天气晴，风力3级，施工单位（盘锦建业安装工程总公司第二分公司），在制定了纠偏方案，做好施工准备的情况下，严格按照施工步骤操作，并注意安全注意事项的情况下，对5#楼塔吊进行纠偏，纠偏结果用经纬仪检测后证实，塔身垂直度mm，符合垂直度4‰的要求，请监理单位予以检查。施工单位：盘锦建业安装工程总公司第二分公司施工负责人：年月日
