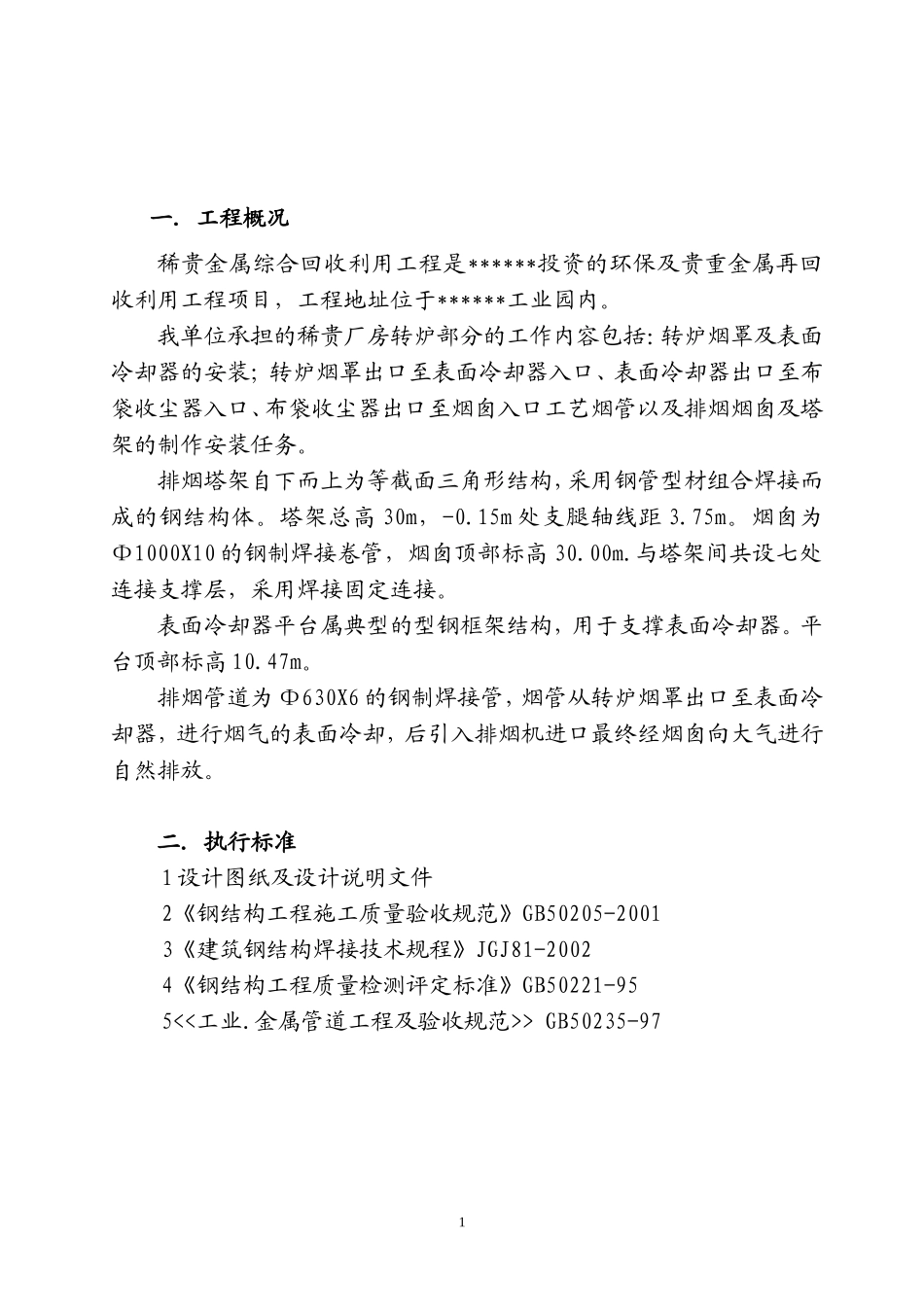

一．工程概况稀贵金属综合回收利用工程是******投资的环保及贵重金属再回收利用工程项目，工程地址位于******工业园内。我单位承担的稀贵厂房转炉部分的工作内容包括：转炉烟罩及表面冷却器的安装；转炉烟罩出口至表面冷却器入口、表面冷却器出口至布袋收尘器入口、布袋收尘器出口至烟囱入口工艺烟管以及排烟烟囱及塔架的制作安装任务。排烟塔架自下而上为等截面三角形结构，采用钢管型材组合焊接而成的钢结构体。塔架总高30m，-0.15m处支腿轴线距3.75m。烟囱为Ф1000X10的钢制焊接卷管，烟囱顶部标高30.00m.与塔架间共设七处连接支撑层，采用焊接固定连接。表面冷却器平台属典型的型钢框架结构，用于支撑表面冷却器。平台顶部标高10.47m。排烟管道为Ф630X6的钢制焊接管，烟管从转炉烟罩出口至表面冷却器，进行烟气的表面冷却，后引入排烟机进口最终经烟囱向大气进行自然排放。二．执行标准1设计图纸及设计说明文件2《钢结构工程施工质量验收规范》GB50205-20013《建筑钢结构焊接技术规程》JGJ81-20024《钢结构工程质量检测评定标准》GB50221-955<<工业.金属管道工程及验收规范>>GB50235-9716<<现场设备,工业管道焊接及验收规范>>GB50236-97三施工人员及工机具配置1安装人员配置2构件施工制作主要设备序号名称规格型号单位数量备注1桥式起重机20t—32t台4构件制作2半龙门起重机10t台2构件制作3龙门多头数控切割机HBCNC-4000-16000台2板料切割4轨道通过式抛丸机Q6920台1构件除锈5数控平面钻CDMP2012台1节点板钻孔6数控三维钻B7A1280台1立柱钻孔2序号职务/工种数量备注1项目经理12技术负责人13质检员1持证4安全员1持证5铆工66焊工6持证7起重工4持证8零杂工47相贯线数控切割机CNCXG-3轴台1立柱下料切割8空气压缩机SF--22台1防腐喷漆9CO2气体保护焊YD-500KR台6构件焊接10交、直流焊机台10构件焊接11三辊式卷板机台1钢管的滚制3构件安装主要施工机具四.转炉厂房构件制作1技术准备1.1资料的准备1.1.1审查设计文件是否齐全合理，符合国家标准。设计文件包括设计图，施工图，图纸说明和设计变更通知单等。是否经过设计，校对，审核人员签字，设计院盖章，建设部门存档，监理单位核对，并由施工单位和建设单位会审签字。1.1.2根据工厂、工地现场的实际起重能力和运输条件，核对施工图中钢结构的分段是否满足要求；工厂和工地的工艺条件是否满足设计要求。根据设计文件进行构件详图设计，以便于加工制作和安装。并编制材料采购计划。1.1.3钢结构的加工工艺方案，由制造单位根据施工图和合同对钢结构的质量、工期的要求编制，并经发包单位代表或监理工程师批准后实施。1.2材料的采购、存放3序号名称规格型号单位数量备注1汽车起重机20t、50t、100t台3安装、转运2平板汽车8t台2转运3手拉葫芦2t台4安装、调整4活动扳手把8螺栓紧固5电焊机台6构件焊接6电动扭矩扳手把1普通螺栓1.2.1本工程钢结构平台框架、工艺管道及烟囱塔架主材采用型材管材及Q235A钢板制作，钢材采购的数量和品种应和订货合同相符，钢材的出厂质量证明书数据必须和钢材打印的记号一致。稀释剂等产品技术性能，颜色均应符合设计要求。1.2.2材料应按结构的安装顺序分单元成套供应。材料、焊接材料及钢结构件存放地应平整坚实，无积水。并应按种类、型号、安装顺序分区存放。底层垫枕木应有足够支承面，相同型号的材料叠放时，各层构件的支点应在同一垂直线上，并应防止构件被压坏和变形。焊接材料和螺栓涂料应建立专门仓库，库内应干燥、通风良好。1.3材料的验收1.3.1钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证明书，必须符合设计要求和现行标准规定。进场的原材料，除必须有生产厂的质量证明书外，并应按照合同要求和现行有关规定在甲方监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。并向甲方和监理提供检验报告。1.3.2钢材表面不许有结疤、裂纹、折叠和分层等缺陷；钢材端边或断口处不应有分层、夹渣。有上述缺陷的应另行堆放，以便研究处理。钢材表面的锈蚀深度，不超过其厚度负偏差值的；并应符合国家标准规定的C级及以上。严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧的焊剂...
