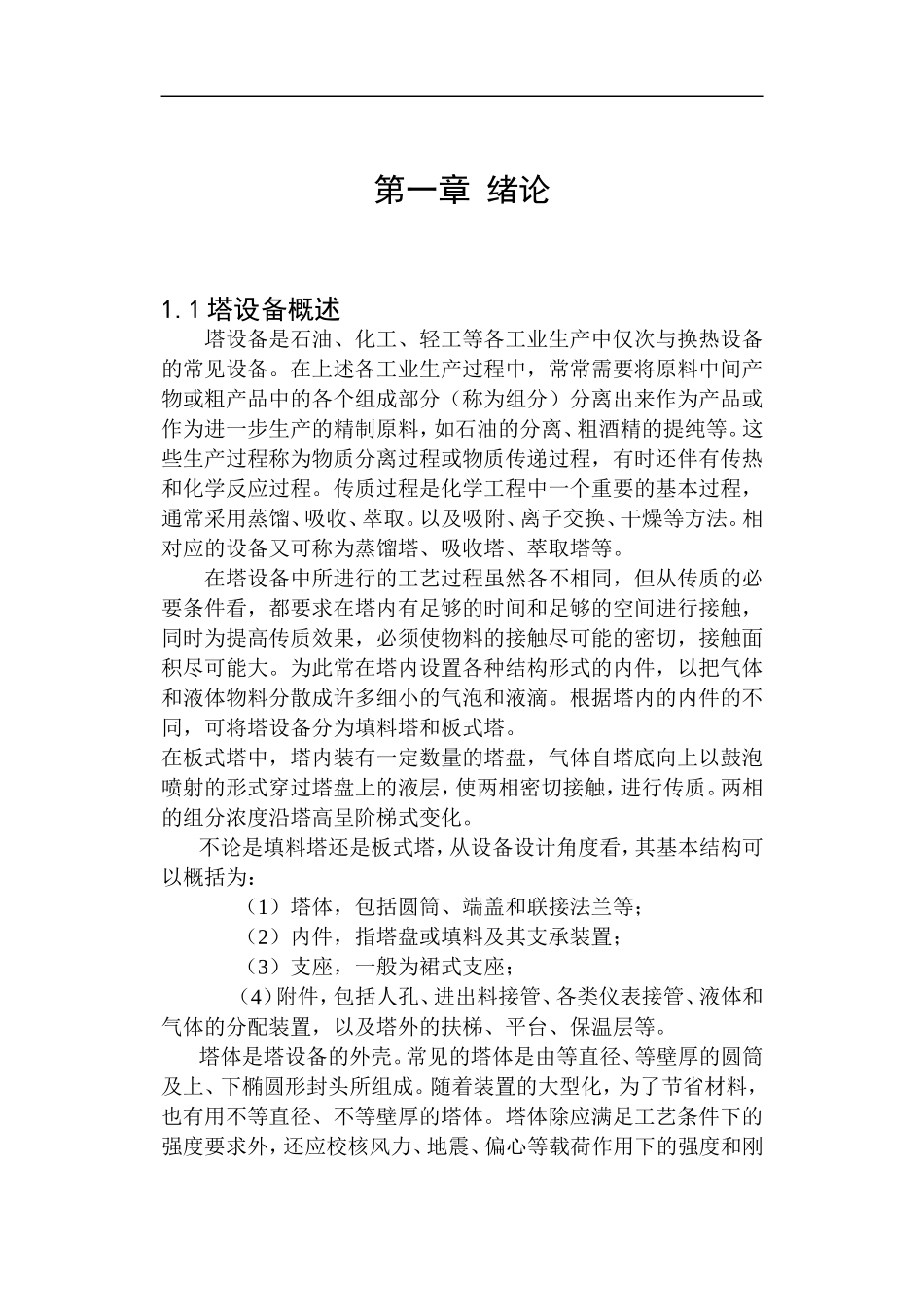

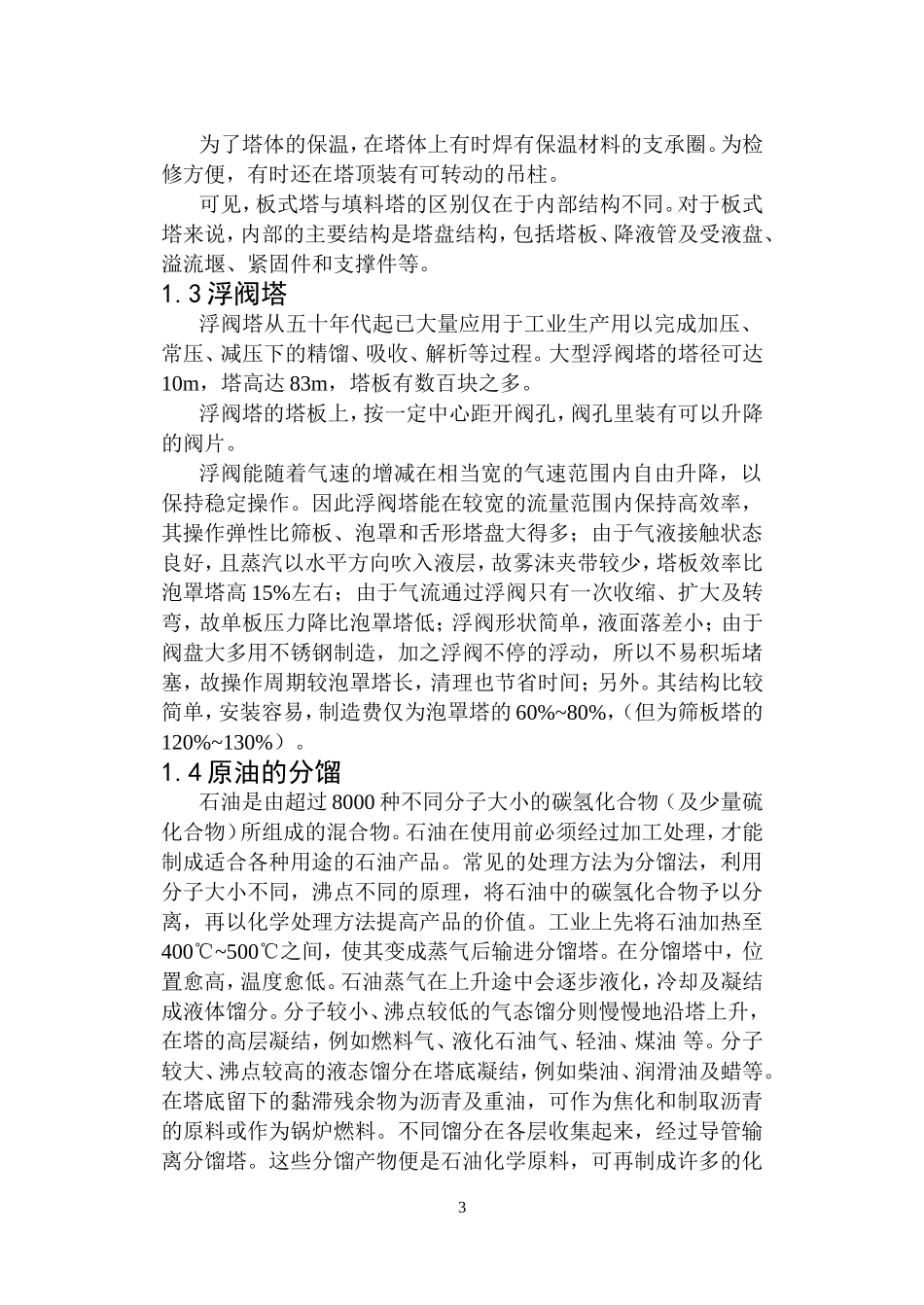

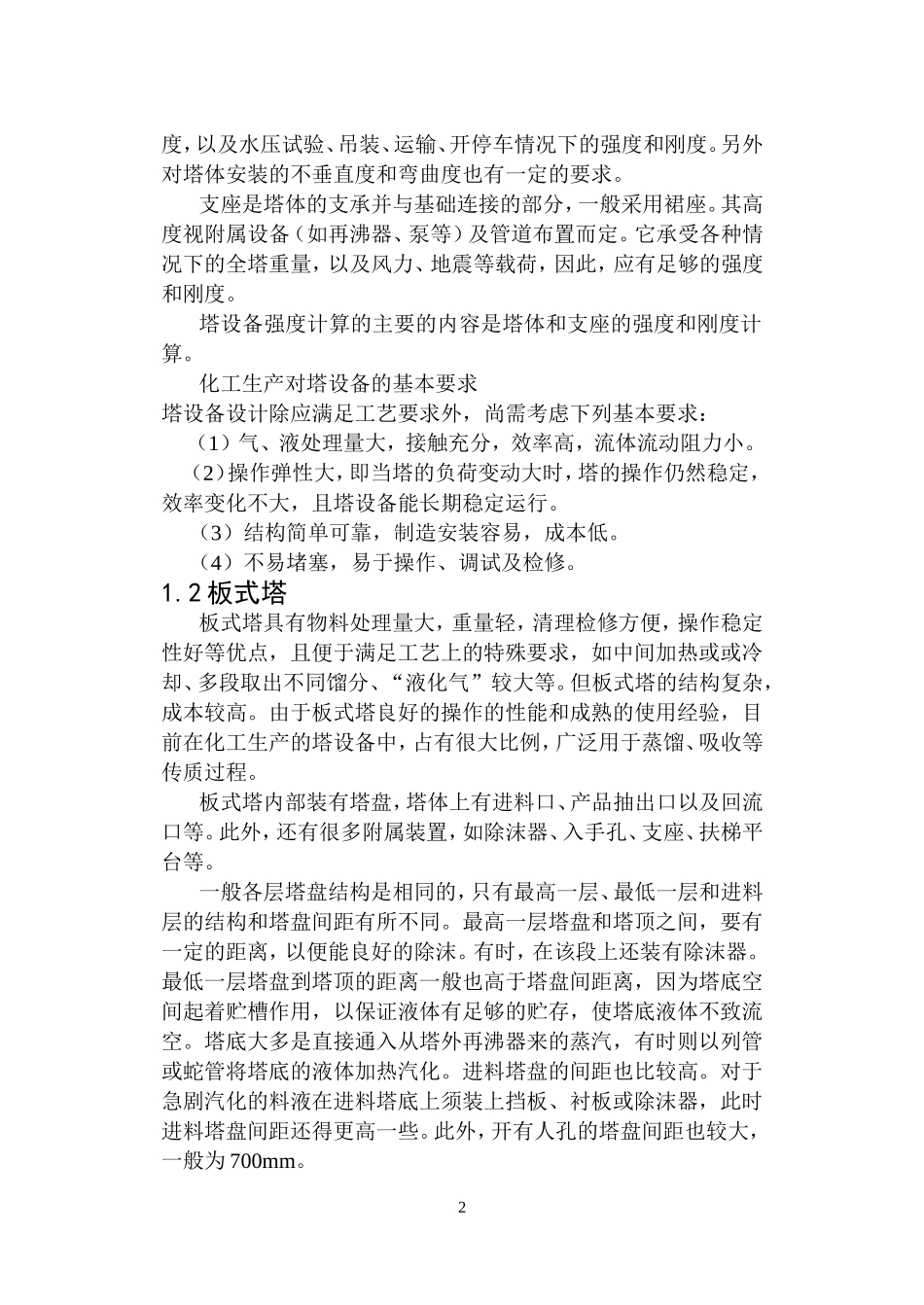

第一章绪论1.1塔设备概述塔设备是石油、化工、轻工等各工业生产中仅次与换热设备的常见设备。在上述各工业生产过程中，常常需要将原料中间产物或粗产品中的各个组成部分（称为组分）分离出来作为产品或作为进一步生产的精制原料，如石油的分离、粗酒精的提纯等。这些生产过程称为物质分离过程或物质传递过程，有时还伴有传热和化学反应过程。传质过程是化学工程中一个重要的基本过程，通常采用蒸馏、吸收、萃取。以及吸附、离子交换、干燥等方法。相对应的设备又可称为蒸馏塔、吸收塔、萃取塔等。在塔设备中所进行的工艺过程虽然各不相同，但从传质的必要条件看，都要求在塔内有足够的时间和足够的空间进行接触，同时为提高传质效果，必须使物料的接触尽可能的密切，接触面积尽可能大。为此常在塔内设置各种结构形式的内件，以把气体和液体物料分散成许多细小的气泡和液滴。根据塔内的内件的不同，可将塔设备分为填料塔和板式塔。在板式塔中，塔内装有一定数量的塔盘，气体自塔底向上以鼓泡喷射的形式穿过塔盘上的液层，使两相密切接触，进行传质。两相的组分浓度沿塔高呈阶梯式变化。不论是填料塔还是板式塔，从设备设计角度看，其基本结构可以概括为：（1）塔体，包括圆筒、端盖和联接法兰等；（2）内件，指塔盘或填料及其支承装置；（3）支座，一般为裙式支座；（4）附件，包括人孔、进出料接管、各类仪表接管、液体和气体的分配装置，以及塔外的扶梯、平台、保温层等。塔体是塔设备的外壳。常见的塔体是由等直径、等壁厚的圆筒及上、下椭圆形封头所组成。随着装置的大型化，为了节省材料，也有用不等直径、不等壁厚的塔体。塔体除应满足工艺条件下的强度要求外，还应校核风力、地震、偏心等载荷作用下的强度和刚2度，以及水压试验、吊装、运输、开停车情况下的强度和刚度。另外对塔体安装的不垂直度和弯曲度也有一定的要求。支座是塔体的支承并与基础连接的部分，一般采用裙座。其高度视附属设备（如再沸器、泵等）及管道布置而定。它承受各种情况下的全塔重量，以及风力、地震等载荷，因此，应有足够的强度和刚度。塔设备强度计算的主要的内容是塔体和支座的强度和刚度计算。化工生产对塔设备的基本要求塔设备设计除应满足工艺要求外，尚需考虑下列基本要求：（1）气、液处理量大，接触充分，效率高，流体流动阻力小。（2）操作弹性大，即当塔的负荷变动大时，塔的操作仍然稳定，效率变化不大，且塔设备能长期稳定运行。（3）结构简单可靠，制造安装容易，成本低。（4）不易堵塞，易于操作、调试及检修。1.2板式塔板式塔具有物料处理量大，重量轻，清理检修方便，操作稳定性好等优点，且便于满足工艺上的特殊要求，如中间加热或或冷却、多段取出不同馏分、“液化气”较大等。但板式塔的结构复杂，成本较高。由于板式塔良好的操作的性能和成熟的使用经验，目前在化工生产的塔设备中，占有很大比例，广泛用于蒸馏、吸收等传质过程。板式塔内部装有塔盘，塔体上有进料口、产品抽出口以及回流口等。此外，还有很多附属装置，如除沫器、入手孔、支座、扶梯平台等。一般各层塔盘结构是相同的，只有最高一层、最低一层和进料层的结构和塔盘间距有所不同。最高一层塔盘和塔顶之间，要有一定的距离，以便能良好的除沫。有时，在该段上还装有除沫器。最低一层塔盘到塔顶的距离一般也高于塔盘间距离，因为塔底空间起着贮槽作用，以保证液体有足够的贮存，使塔底液体不致流空。塔底大多是直接通入从塔外再沸器来的蒸汽，有时则以列管或蛇管将塔底的液体加热汽化。进料塔盘的间距也比较高。对于急剧汽化的料液在进料塔底上须装上挡板、衬板或除沫器，此时进料塔盘间距还得更高一些。此外，开有人孔的塔盘间距也较大，一般为700mm。3为了塔体的保温，在塔体上有时焊有保温材料的支承圈。为检修方便，有时还在塔顶装有可转动的吊柱。可见，板式塔与填料塔的区别仅在于内部结构不同。对于板式塔来说，内部的主要结构是塔盘结构，包括塔板、降液管及受液盘、溢流堰、紧固件和支撑件等。1.3浮阀塔浮阀塔从五十年代起已大量应用于工业生产用以完成加压、常压、减压下的精馏、吸收、解析等过程。大...
