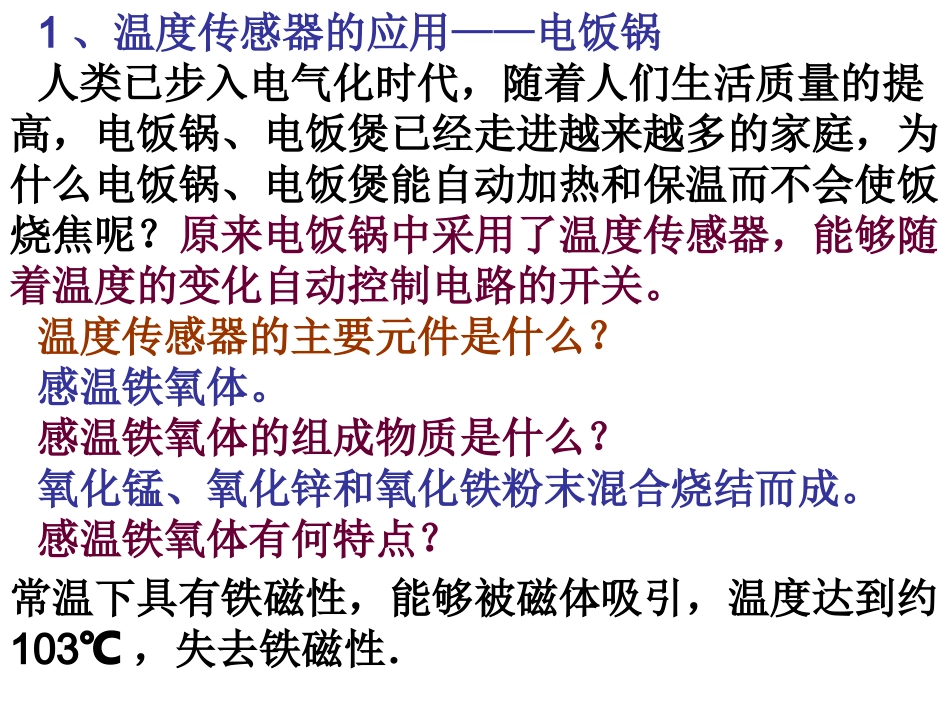

6．3传感器的应用（二）传感器的应用已经渗透到环境保护、交通运输、航天、军事以及家庭生活等各领域．例如，空调、电冰箱、微波炉、消毒碗柜等与温度控制相关的家用电器，几乎都要使用温度传感器．光传感器的应用也十分广泛，如电脑上的鼠标器、路灯的自动控制及火灾报警器等．这节课我们就来学习温度传感器和光传感器的应用实例。1、温度传感器的应用——电饭锅人类已步入电气化时代，随着人们生活质量的提高，电饭锅、电饭煲已经走进越来越多的家庭，为什么电饭锅、电饭煲能自动加热和保温而不会使饭烧焦呢？原来电饭锅中采用了温度传感器，能够随着温度的变化自动控制电路的开关。温度传感器的主要元件是什么？感温铁氧体。感温铁氧体的组成物质是什么？氧化锰、氧化锌和氧化铁粉末混合烧结而成。感温铁氧体有何特点？常温下具有铁磁性，能够被磁体吸引，温度达到约103℃，失去铁磁性．什么是“居里点”？居里点，又称居里温度，即指103℃。观察演示实验：感温铁氧体的特性。现象：当感温铁氧体的温度升高到一定数值时，感温铁氧体与磁铁分离。说明温度升高到一定数值时，感温铁氧体的磁性消失。电饭锅的结构示意图。“”思考并回答教材思考与讨论中的问题，了解电饭锅的工作原理。1、开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态。2、水沸腾后，锅内大致保持100℃不变。3、饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103”℃时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．4、如果用电饭锅烧水，水沸腾后，锅内保持100℃不变，温度低于“居里点103”℃，电饭锅不能自动断电。只有水烧干后，温度升高到103℃才能自动断电。连贯地叙述电饭锅的工作过程。开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态，则触点接通，电热板通电加热，水沸腾后，由于锅内保持100℃不变，故感温磁体仍与永磁体相吸，继续加热，直到饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103”℃时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．2．温度传感器的应用——测温仪2003年的那个春天，一头恶魔冲进中华大地，一夜之间，国人无不谈SARS色变．但在全国人民的共同努力下，终于将这头恶魔降服，并彻底消灭，在抗击SARS的过程中，许多公共场合都使用了非接触式红外测温仪．阅读教材，思考并回答有关问题。温度传感器测温仪有何优点？答：可以远距离读取温度的数值．因为温度信号变成电信号后可以远距离传输．常见的测温元件有哪些？答：热敏电阻、金属热电阻、热电偶及红外线敏感元件等．☆温度传感器的应用【例1】如图甲为在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1=20kΩ，R2=10kΩ，R3=40kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压Uab<0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度提高；当Uab>0时，电压鉴别器使S断开，停止加热，恒温箱内的温度恒定在_________℃．3．光传感器的应用——鼠标器在工农业生产中经常用到自动控制装置，而设计自动控制装置很多情况下要用到传感器．如光电传感器，把光信号转化为电信号，然后对电信号进行放大，再将电信号输入到相应的装置，进而完成相应的自动控制。下面我们学习光传感器的应用实例——鼠标器。机械式鼠标器的内部组成是什么？滚球、滚轴与码盘、红外发射管与红外接收管简述机械式鼠标器的工作原理。鼠标器移动时，滚球运动通过轴带动两个码盘转动，红外接收管就收到断续的红外线脉冲，输出相应的电脉冲信号，计算机分别统计两个方向的脉冲信号，红外接收管处理后就使屏幕上的光标产生相应的位移。4．光传感器的应用——火灾报警器许多会议室、宾馆房间的天花板上都装有火灾报警器，火灾报警器是光传感器应用的又一实例。以利用烟雾对光的散射来工作的火灾报警器为例，简述其工作原理。报警器带孔的罩子内装有发光二极管LED、光电三极管和不透明的挡板．平时，光电三极管...
