室外给排水管道隐蔽验收记录 VIP免费

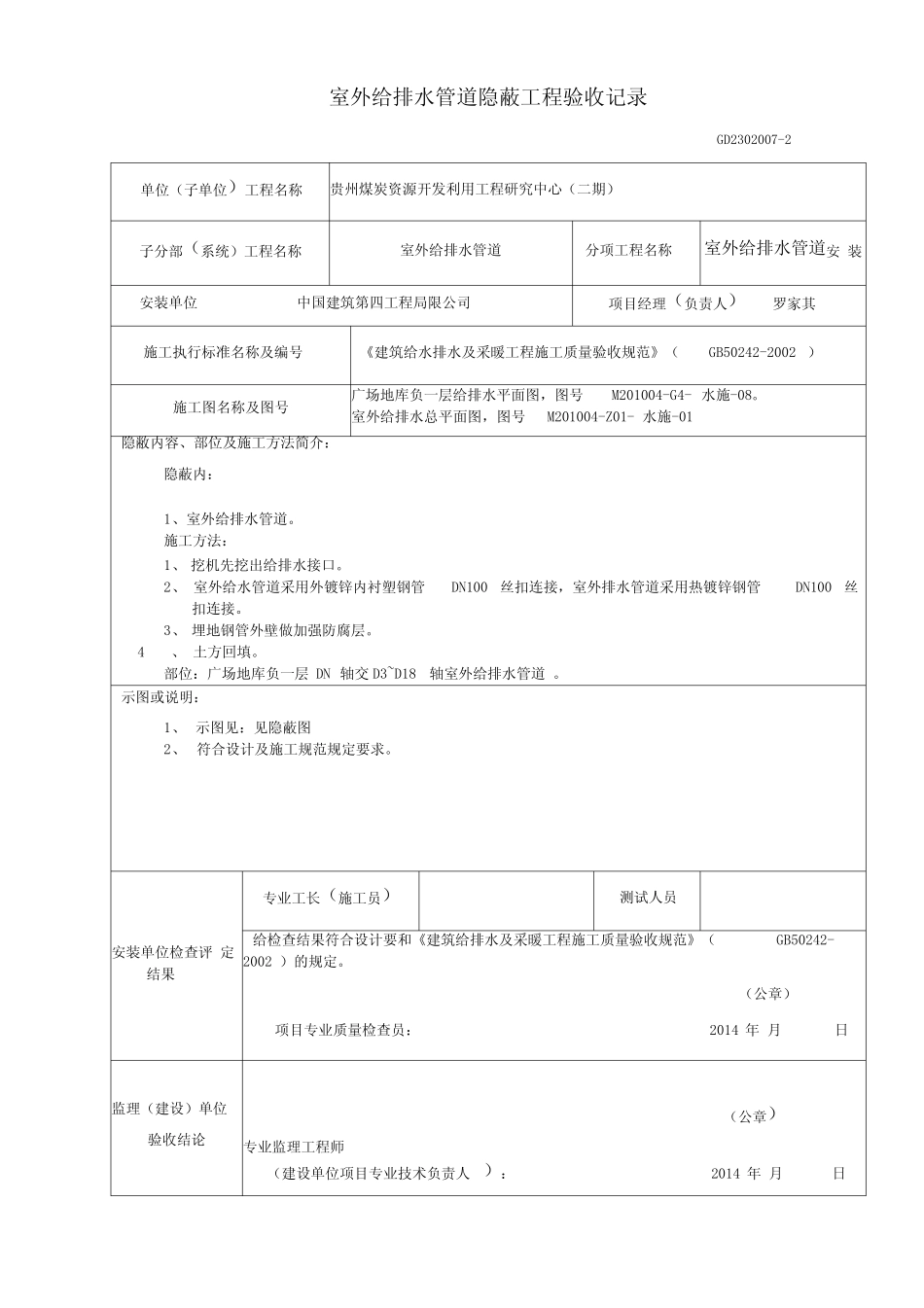

GD2302007-2室外给排水管道隐蔽工程验收记录单位（子单位）工程名称贵州煤炭资源开发利用工程研究中心（二期）子分部（系统）工程名称室外给排水管道分项工程名称室外给排水管道安装安装单位中国建筑第四工程局限公司项目经理（负责人）罗家其施工执行标准名称及编号《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）施工图名称及图号广场地库负一层给排水平面图，图号M201004-G4-水施-08。室外给排水总平面图，图号M201004-Z01-水施-01隐敝内容、部位及施工方法简介：隐蔽内：1、室外给排水管道。施工方法：1、挖机先挖出给排水接口。2、室外给水管道采用外镀锌内衬塑钢管DN100丝扣连接，室外排水管道采用热镀锌钢管DN100丝扣连接。3、埋地钢管外壁做加强防腐层。4、土方回填。部位：广场地库负一层DN轴交D3~D18轴室外给排水管道。示图或说明：1、示图见：见隐蔽图2、符合设计及施工规范规定要求。安装单位检查评定结果专业工长（施工员）测试人员给检查结果符合设计要和《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）的规定。（公章）项目专业质量检查员：2014年月日监理（建设）单位验收结论（公章）专业监理工程师（建设单位项目专业技术负责人）：2014年月日GD2302007-3地库防水套管隐蔽工程验收记录地库防水套管隐蔽工程验收记录单位（子单位）工程名称贵州煤炭资源开发利用工程研究中心（二期）子分部（系统）工程名称室内给排水系统分项工程名称防水套管安装安装单位中国建筑第四工程局限公司项目经理（负责人）罗家其施工执行标准名称及编号《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）施工图名称及图号广场地库负二层给排水平面图，图号M201004-G4-水施05。隐敝内容、部位及施工方法简介：隐蔽内容：1、穿梁或穿墙防水套管。部位：广场地库负二层D2-D18轴交DA-DE轴、D2-D15轴交DN-DJ轴。示图或说明：1、防水套管采用焊接钢管，套管大管道2号，防水圈的焊缝饱满、无夹渣、气孔，防水套管安装位置、标高正确。2、示图见：广场地库负三层B区给排水平面图，图号M201004-G4-水施03。3、符合设计及施工规范规定要求。安装单位检查评定结果专业工长（施工员）测试人员给检查结果符合设计要和《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）的规定。（公章）项目专业质量检查员：2011年月日监理（建设）单位验收结论（公章）专业监理工程师（建设单位项目专业技术负责人）：2011年月日GD2302007-04地库防水套管隐蔽工程验收记录GD2302007-4单位（子单位）工程名称贵州煤炭资源开发利用工程研究中心（二期）子分部（系统）工程名称室内给排水系统分项工程名称防水套管安装安装单位中国建筑第四工程局限公司项目经理（负责人）罗家其施工执行标准名称及编号《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）施工图名称及图号广场地库负一AB区给排水平面图，图号M201004-G4-水施07、08。隐敝内容、部位及施工方法简介：隐蔽内容：1、穿梁或穿墙防水套管。部位：广场地库负一层D7-D18轴交DA-DE轴、D2-D11轴交DN-DJ轴。示图或说明：4、防水套管采用焊接钢管，套管大管道2号，防水圈的焊缝饱满、无夹渣、气孔，防水套管安装位置、标高正确。5、示图见：广场地库负三层B区给排水平面图，图号M201004-G4-水施03。6、符合设计及施工规范规定要求。安装单位检查评定结果专业工长（施工员）施工班组给检查结果符合设计要和《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）的规定。（公章）项目专业质量检查员：年月日监理（建设）单位验收结论（公章）专业监理工程师（建设单位项目专业技术负责人）：年月日地库防水套管隐蔽工程验收记录GD2302007-5单位（子单位）工程名称贵州煤炭资源开发利用工程研究中心（二期）子分部（系统）工程名称室内给排水系统分项工程名称防水套管安装安装单位中国建筑第四工程局限公司项目经理（负责人）罗家其施工执行标准名称及编号《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）施工图名称及图号广场地库负一AB区给排水平面图，图号M201004-G4-水施07、08。广场地库...
