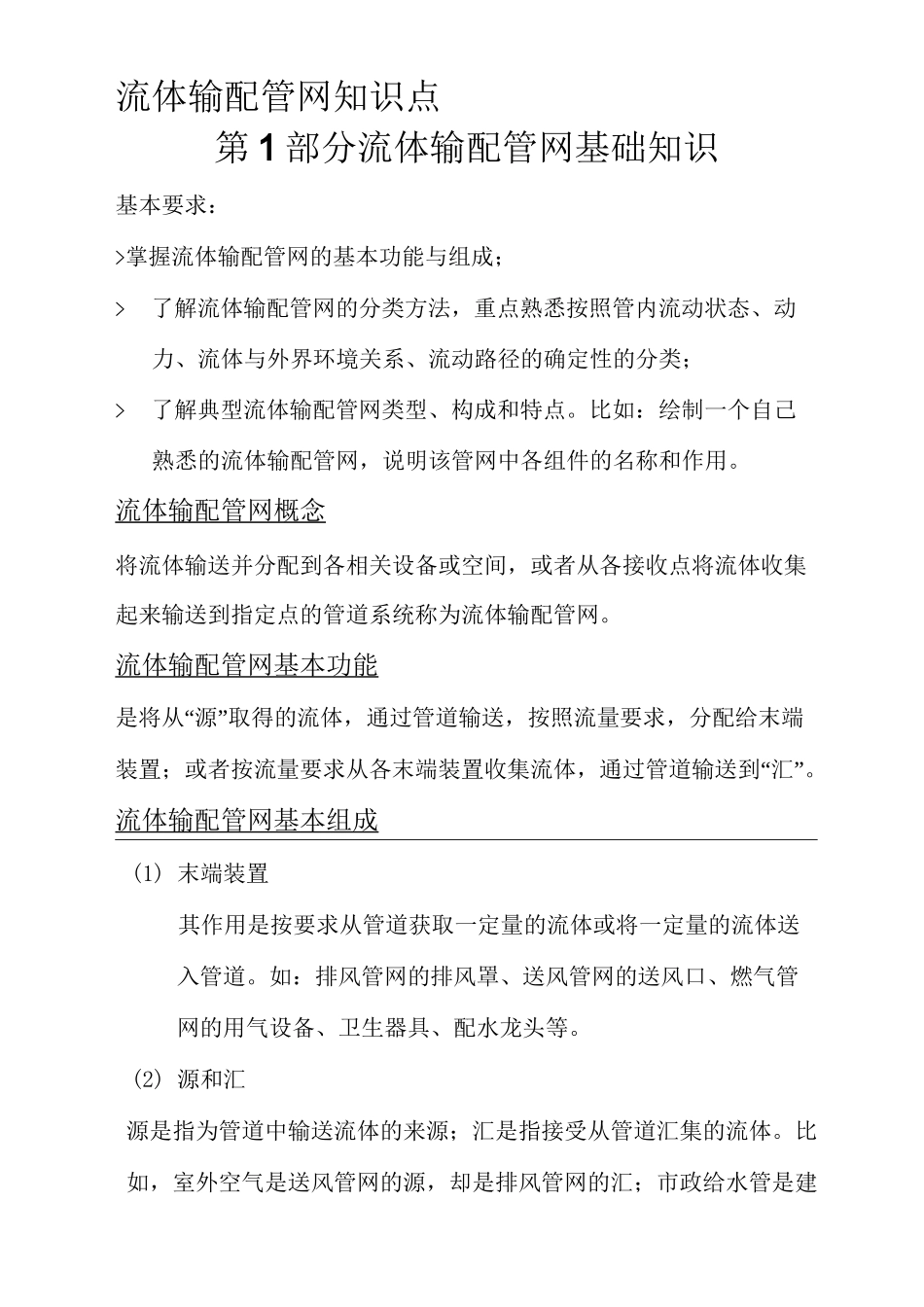

流体输配管网知识点(龚光彩版)汇总_第1页
1/21

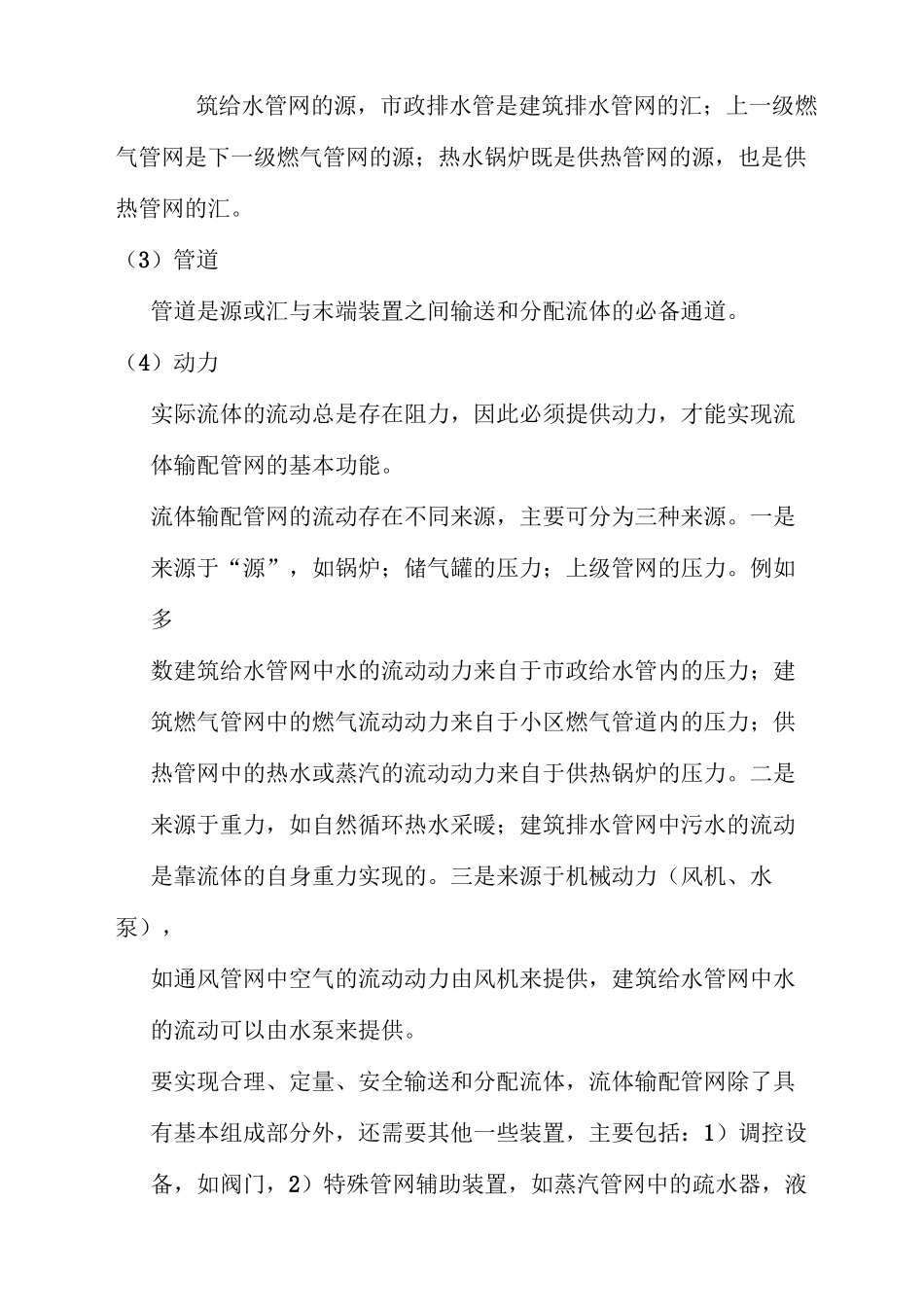

流体输配管网知识点(龚光彩版)汇总_第2页
2/21

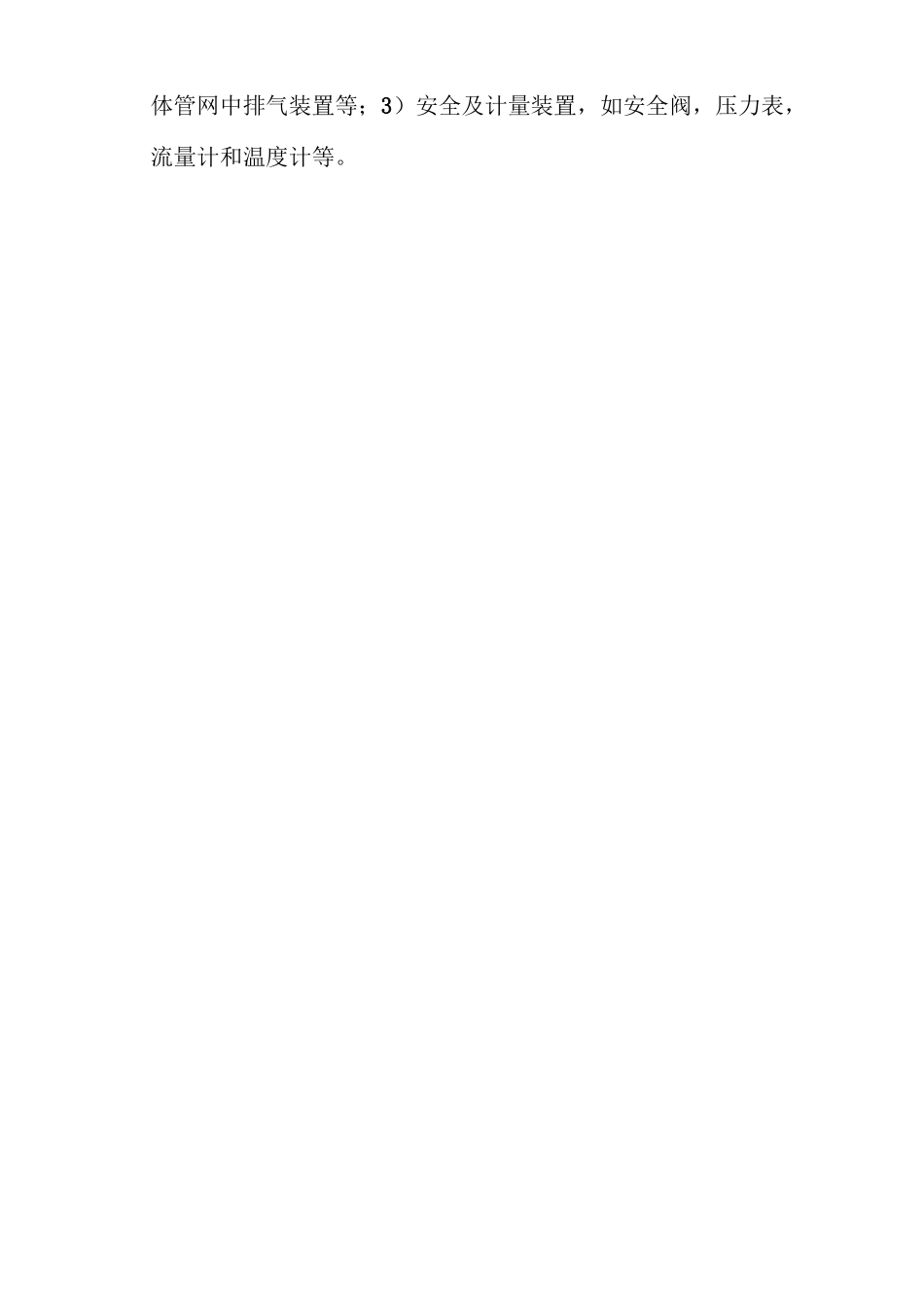

流体输配管网知识点(龚光彩版)汇总_第3页
3/21
流体输配管网知识点第1部分流体输配管网基础知识基本要求:>掌握流体输配管网的基本功能与组成;>了解流体输配管网的分类方法,重点熟悉按照管内流动状态、动力、流体与外界环境关系、流动路径的确定性的分类;>了解典型流体输配管网类型、构成和特点。比如:绘制一个自己熟悉的流体输配管网,说明该管网中各组件的名称和作用。流体输配管网概念将流体输送并分配到各相关设备或空间,或者从各接收点将流体收集起来输送到指定点的管道系统称为流体输配管网。流体输配管网基本功能是将从“源”取得的流体,通过管道输送,按照流量要求,分配给末端装置;或者按流量要求从各末端装置收集流体,通过管道输送到“汇”。流体输配管网基本组成(1)末端装置其作用是按要求从管道获取一定量的流体或将一定量的流体送入管道。如:排风管网的排风罩、送风管网的送风口、燃气管网的用气设备、卫生器具、配水龙头等。(2)源和汇源是指为管道中输送流体的来源;汇是指接受从管道汇集的流体。比如,室外空气是送风管网的源,却是排风管网的汇;市政给水管是建筑给水管网的源,市政排水管是建筑排水管网的汇;上一级燃气管网是下一级燃气管网的源;热水锅炉既是供热管网的源,也是供热管网的汇。(3)管道管道是源或汇与末端装置之间输送和分配流体的必备通道。(4)动力实际流体的流动总是存在阻力,因此必须提供动力,才能实现流体输配管网的基本功能。流体输配管网的流动存在不同来源,主要可分为三种来源。一是来源于“源”,如锅炉;储气罐的压力;上级管网的压力。例如多数建筑给水管网中水的流动动力来自于市政给水管内的压力;建筑燃气管网中的燃气流动动力来自于小区燃气管道内的压力;供热管网中的热水或蒸汽的流动动力来自于供热锅炉的压力。二是来源于重力,如自然循环热水采暖;建筑排水管网中污水的流动是靠流体的自身重力实现的。三是来源于机械动力(风机、水泵),如通风管网中空气的流动动力由风机来提供,建筑给水管网中水的流动可以由水泵来提供。要实现合理、定量、安全输送和分配流体,流体输配管网除了具有基本组成部分外,还需要其他一些装置,主要包括:1)调控设备,如阀门,2)特殊管网辅助装置,如蒸汽管网中的疏水器,液体管网中排气装置等;3)安全及计量装置,如安全阀,压力表,流量计和温度计等。流体输配管网分类1)按照目的和用途来划分,大致可以分为四大类类别目的与用途具体实例暖通空调管网满足环境控制目的管网系统采暖管网(热水、蒸汽或区域集中供暖)空调通风管网工业通风及环境控制管网空调冷冻水、冷却水管网用水用气管网满足生产工艺和生活需要的用水用气管网系统建筑给水管网建筑排水管网室内燃气(煤气)管网城市燃气管网消防管网满足安全消防的管网系统消防给水管网泡沫灭火管网防排烟管网其他特殊管网满足其他特殊要求制冷工艺输配管网压缩空气输配管网气力输送管网除尘管网2)按流体介质气体输配管网:如城市燃气管网液体输配管网:如建筑给水管网汽-液两相流管网:如蒸汽采暖管网液-气两相流管网:如建筑排水管网气-固两相流管网:如气力输送管网等等(3)按动力性质重力循环管网:如自然循环热水管网、建筑排水管网机械循环管网:如机械通风系统(泵、风机…)(4)按管内流体和管外环境的关系开式管网:管网内流动介质直接与大气相接触的管网,如:建筑给排水管网、通风管网、燃气管网。特点:源或汇是开敞的环境空间;管网内流体与环境间流体的密度差级进出口高度差直接影响网内流体流动和所需动力;闭式管网:管网内流动介质不直接与大气相通的管网,如蒸汽供暖管网、空调工程的冷热水管网。特点:源或汇是同一个有限的封闭空间;管网内流体从源经管道输送到末端设备再汇集返回到源;5)按各并联管段所在环路间流程差异同程式管网:各环路间的流程长度无显著差异,利于各并联环路均匀输配流体,管路较复杂,用于流量分配要求严格、且末段设备阻力较小的闭式支状管网。异程式管网:各环路间的流程长度有显著差异,各并联环路的阻抗差异大,输配流体不均,调节困难,投资少。(6)按管内流体流向的确定性分类枝状管网:管网内任意管段内流动介质...
