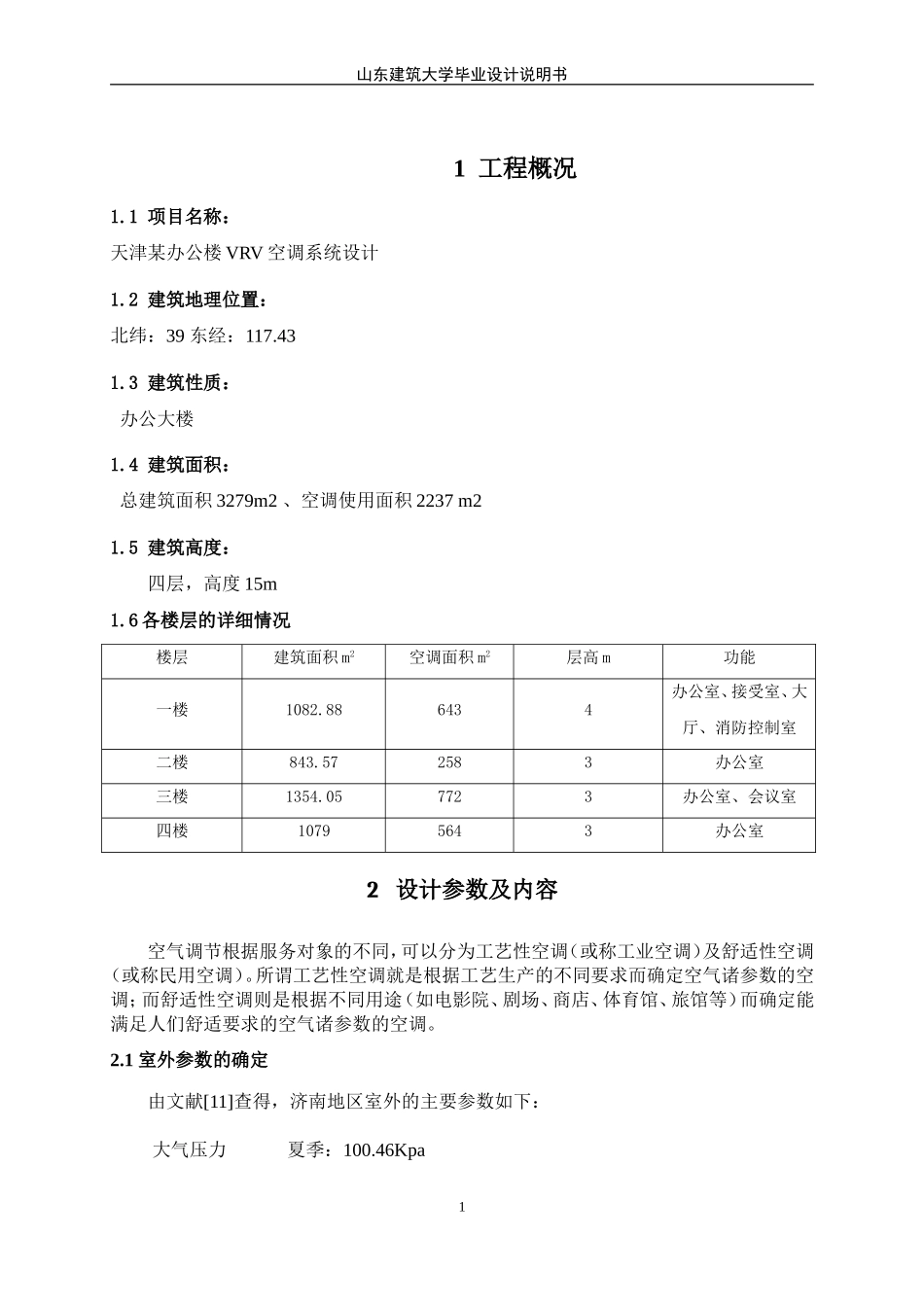

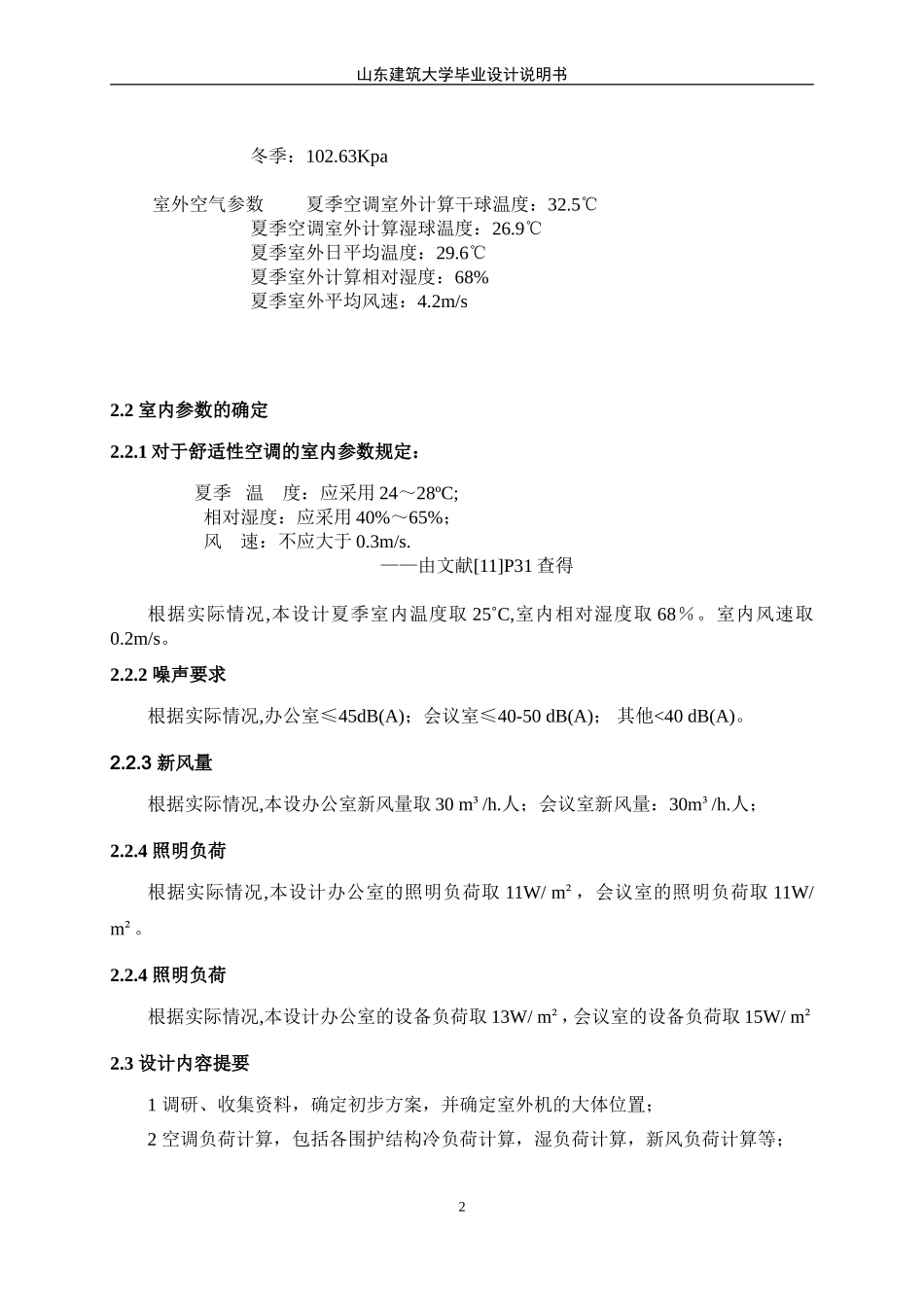

山东建筑大学毕业设计说明书1工程概况1.1项目名称:天津某办公楼VRV空调系统设计1.2建筑地理位置:北纬:39东经:117.431.3建筑性质:办公大楼1.4建筑面积:总建筑面积3279m2、空调使用面积2237m21.5建筑高度:四层,高度15m1.6各楼层的详细情况楼层建筑面积m2空调面积m2层高m功能一楼1082.886434办公室、接受室、大厅、消防控制室二楼843.572583办公室三楼1354.057723办公室、会议室四楼10795643办公室2设计参数及内容空气调节根据服务对象的不同,可以分为工艺性空调(或称工业空调)及舒适性空调(或称民用空调)。所谓工艺性空调就是根据工艺生产的不同要求而确定空气诸参数的空调;而舒适性空调则是根据不同用途(如电影院、剧场、商店、体育馆、旅馆等)而确定能满足人们舒适要求的空气诸参数的空调。2.1室外参数的确定由文献[11]查得,济南地区室外的主要参数如下:大气压力夏季:100.46Kpa1山东建筑大学毕业设计说明书冬季:102.63Kpa室外空气参数夏季空调室外计算干球温度:32.5℃夏季空调室外计算湿球温度:26.9℃夏季室外日平均温度:29.6℃夏季室外计算相对湿度:68%夏季室外平均风速:4.2m/s2.2室内参数的确定2.2.1对于舒适性空调的室内参数规定:夏季温度:应采用24~28ºC;相对湿度:应采用40%~65%;风速:不应大于0.3m/s.——由文献[11]P31查得根据实际情况,本设计夏季室内温度取25˚C,室内相对湿度取68%。室内风速取0.2m/s。2.2.2噪声要求根据实际情况,办公室≤45dB(A);会议室≤40-50dB(A);其他<40dB(A)。2.2.3新风量根据实际情况,本设办公室新风量取30m³/h.人;会议室新风量:30m³/h.人;2.2.4照明负荷根据实际情况,本设计办公室的照明负荷取11W/m²,会议室的照明负荷取11W/m²。2.2.4照明负荷根据实际情况,本设计办公室的设备负荷取13W/m²,会议室的设备负荷取15W/m²2.3设计内容提要1调研、收集资料,确定初步方案,并确定室外机的大体位置;2空调负荷计算,包括各围护结构冷负荷计算,湿负荷计算,新风负荷计算等;2山东建筑大学毕业设计说明书3室内机选择计算、新风设备选择计算;4布置室内机及新风设备;5根据房间使用功能或要求划分多联机系统;6确定室外机位置;7根据划分系统计算选择室外机;8校核各室内机的实际供冷量,若实际制冷量不满足要求,适当调整室内机9检查各系统的室内外机容量配比(50%—130%),适当调整室内机型号,使其满足配比要求;10根据室内外机容量,标注配管管径和分歧管型号规格3空调负荷计算空调负荷计算包括室内负荷、新风负荷、再热负荷和风机、风管温升负荷,室内负荷又包括围护结构、人员、照明、设备及其它负荷。舒适性空调没有再热,本设计中忽略风机、风管温升负荷。空调房间冷(热)、湿负荷是确定空调系统送风量和空调设备容量的基本依据。在室内外热、湿量作用下,某一时刻进入一个恒温恒湿房间内的总热量和湿量称为在该时刻的得热量和得湿量。当得热量为负值时称为耗(失)热量。在某一时刻为保持房间恒温恒湿,需向房间供应的冷量称为冷负荷;相反,为补偿房间失热而需向房间供应的热量称为热负荷;为维持室内相对湿度所需由房间除去或增加的湿量称为湿负荷。空调房间的得热量由下列各项得热量组成:1)通过围护结构传入室内的热量;2)通过窗户进入室内的太阳辐射热量;3)人体、照明、设备散入房间的热量;4)食品或物料的散热量;5)渗透空气带入室内的热量;6)伴随各种散湿过程产生的潜热量。——摘自文献[1]P203.1空调冷负荷计算空调冷负荷是指为了维护室温恒定,空调设备在单位时间内必须自室内取走的热量3山东建筑大学毕业设计说明书即在单位时间内必须向室内供给的冷量。冷负荷计算包括谐波法和工程估算法。空调负荷计算包括室内负荷、新风负荷、再热负荷和风机、风管温升负荷,室内负荷又包括围护结构、人员、照明、设备及其它负荷。舒适性空调没有再热,本设计中忽略风机、风管温升负荷。本设计只对办公室、会议室、做详细计算,其余房间用工程估算法进行概算。3.1.1外墙冷负荷计算外墙结构参数由文献[1]P272页附录序号44查得:K=1.95W/m2·kε=8.5hβ=0.35夏季:室内计算温度tN=25℃,办公楼计...
