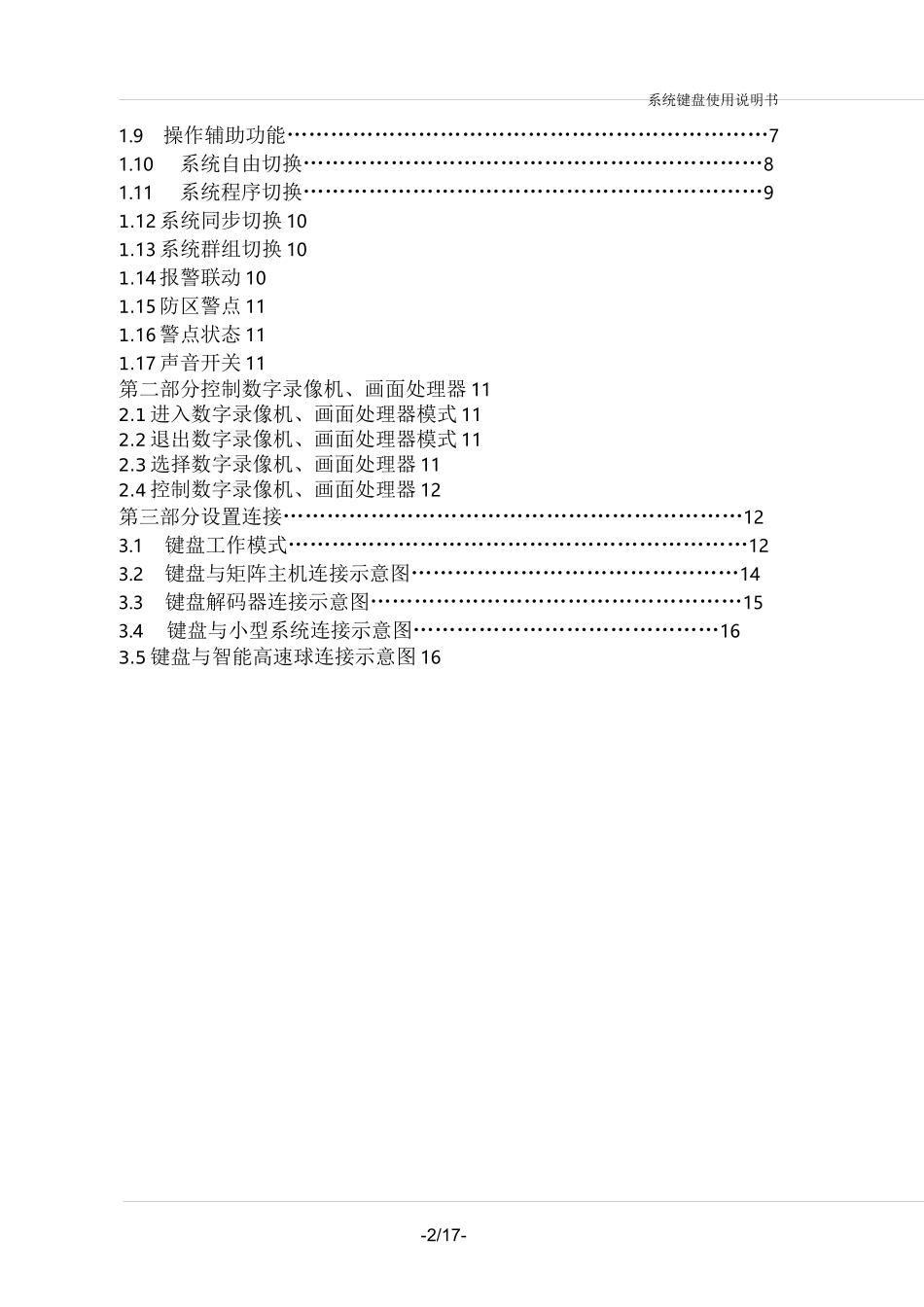

主控键盘(SYSTEMKEYBOARD)使用说明书(中文版第二版)Copyright2009-2012.AllRightsReserved.系统键盘使用说明书-1/17-系统键盘使用说明书-2/17-1.9操作辅助功能…………………………………………………………71.10系统自由切换………………………………………………………81.11系统程序切换………………………………………………………91.12系统同步切换101.13系统群组切换101.14报警联动101.15防区警点111.16警点状态111.17声音开关11第二部分控制数字录像机、画面处理器112.1进入数字录像机、画面处理器模式112.2退出数字录像机、画面处理器模式112.3选择数字录像机、画面处理器112.4控制数字录像机、画面处理器12第三部分设置连接………………………………………………………123.1键盘工作模式………………………………………………………123.2键盘与矩阵主机连接示意图………………………………………143.3键盘解码器连接示意图……………………………………………153.4键盘与小型系统连接示意图……………………………………163.5键盘与智能高速球连接示意图16系统键盘使用说明书-3/17-系统控制键盘SYSTEMKEYBOARD设备概述:系统控制键盘是与矩阵切换系统配套使用的一种操作键盘。系统键盘可调用所有的摄像机、编程监视器切换队列和控制解码器。液晶显示屏能显示系统时间,监视器号、摄像机号、操作状态。系统键盘具有操作保护功能。按键功能说明:MON—选定一个监视器CAM—选定一个摄像机LAST—自动切换逆运行方向NEXT—自动切换正运行方向RUN—运行自动切换TIME—切换停留时间SALVO—运行同步切换HOLD—图像保存ON—启动功能OFF—关闭功能AUX—辅助功能SHOT—调用预置点ALARM—设防报警触点NET—选择网络矩阵ACK—功能确认SHIFT—上档键CLOSE—-关闭镜头光圈(IRIS-)OPEN—打开镜头光圈(IRIS+)FAR—调整聚焦(FOCUS-)NEAR—调整聚焦(FOCUS+)TELE—获得特写图像(ZOOM-)WIDE—获得全景图像(ZOOM+)LIGHT—灯光控制WIPER—雨刷控制PATRN—图像巡视LOCK—软锁MENU—菜单编程万向区—控制云台上下左右方向C—数字区数字清除键—用于输入数据注:稍长时间按住匚OH键不放,可将数字清零。数字超过4位时,键盘会自动清零,并重新显示输入的新数字。系统键盘使用说明书-4/17-第一部分控制矩阵切换系统1.1键盘通电:通过键盘前侧面的拨码开关,设置好键盘代号(见第三部分)。用—个直流12V电源通过接□盒及8芯扁线供电,并将接□盒与矩阵主机的通讯接□正确连接,接通电源,此时通讯指示灯(CODE)闪烁(如不闪烁,接□盒通讯线接错)。状态显示区显示“LOCK”,要求输入4位键盘密码(原始密码为“oooo”),输入方法为:ELOCKI+“****”+r~OFF1。键盘密码输入正确后,状态显示区显示“----”,输入某个监视器号并加确认键EMONI,监视器显示区显示当前受控的监视器号,表明键盘已处于工作状态。键盘操作完成后,为防止他人非法操作,可将键盘置入操作保护状态,操作方法:.1.按IIOCK键;2•按厂矿键:状态显示区显示“LOCK”1.3键盘操作解锁:解除键盘操作保护操作方法:ILOCK+“****”+OFFI,****为4位键盘密码(原始密码为“0000”)。1.4键盘密码设置:键盘密码限定为4位数字,如要更改键盘密码,需进行如下操作1•置锁开关“PROG”位置;2-按IOCK键:3.输入4位密码“****”;4-按IACK键:5•置锁开关“OFF”位置;注:如果遗忘密码,可通过矩阵切换主机的菜单功能内的KEYBOARDPASSWORD项查得。1.5选择监视器:从键盘操作视频选择要有效地将键盘连接到矩阵主机,先选系统键盘使用说明书-5/17-监视器再调摄像机,才能实现对摄像机的操作。1.在键盘数字区输入所欲调用的有效监视器号;2•按键盘BONI键,这时监视器显示区显示新输入的监视器号。例如:调用干2号监视器。1.按匚労字键。2-按IMON键。此时,监视器2即为现行受控监视器。1.6选择摄像机:在数字键区输入需要调用的摄像机号(对应该号应有视频信号输入)。按键盘ECAMI键。此时该摄像头画面应切换至指定的监视器上,摄像机显示区显示新输入的摄像机号。例如:调用1号摄像机在2号监视器上显示。1.按匚2[数字键;2-按MONI键;3•按m数字...
