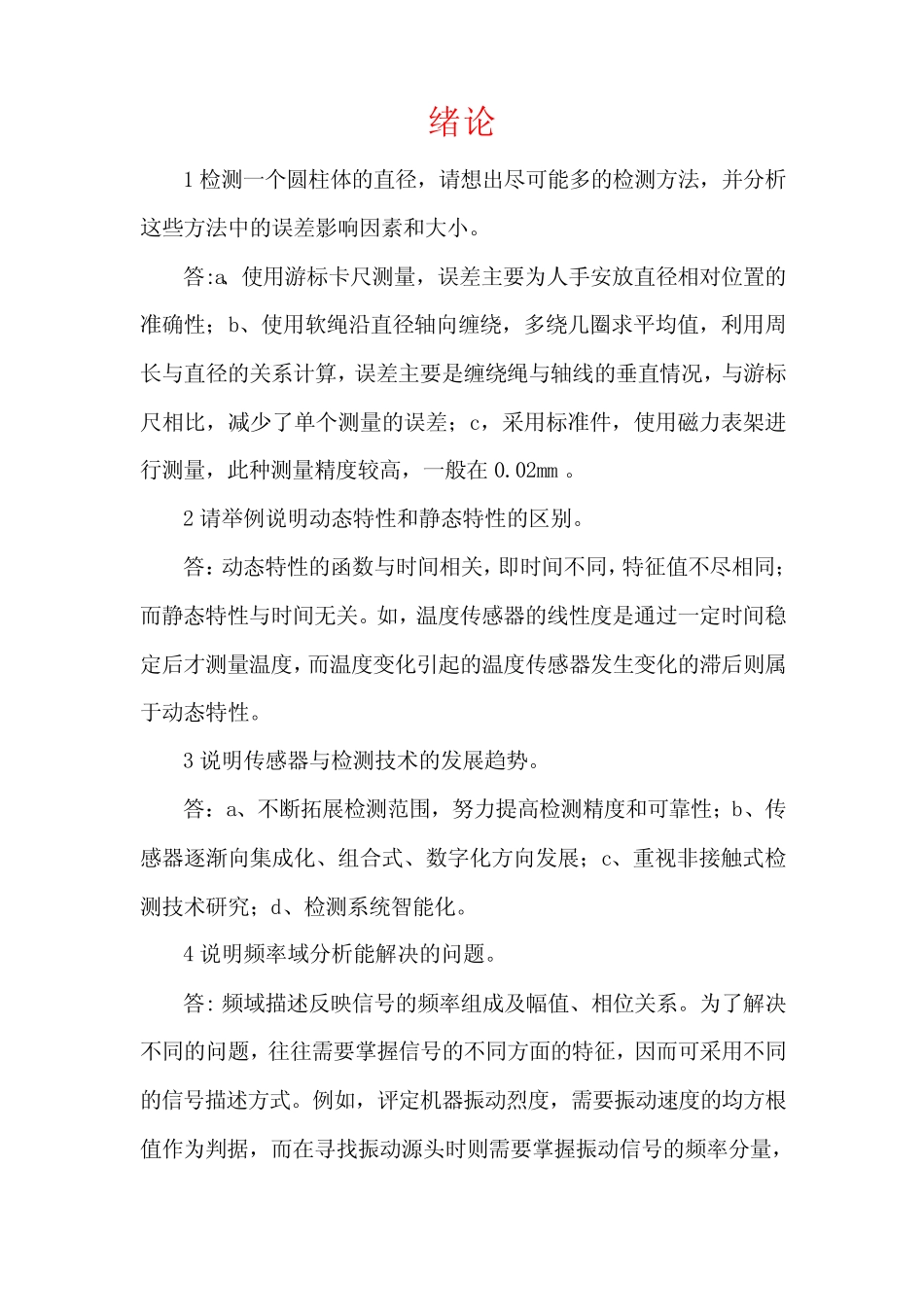

绪论1检测一个圆柱体的直径，请想出尽可能多的检测方法，并分析这些方法中的误差影响因素和大小。答:a、使用游标卡尺测量，误差主要为人手安放直径相对位置的准确性；b、使用软绳沿直径轴向缠绕，多绕几圈求平均值，利用周长与直径的关系计算，误差主要是缠绕绳与轴线的垂直情况，与游标尺相比，减少了单个测量的误差；c，采用标准件，使用磁力表架进行测量，此种测量精度较高，一般在0.02mm。2请举例说明动态特性和静态特性的区别。答：动态特性的函数与时间相关，即时间不同，特征值不尽相同；而静态特性与时间无关。如，温度传感器的线性度是通过一定时间稳定后才测量温度，而温度变化引起的温度传感器发生变化的滞后则属于动态特性。3说明传感器与检测技术的发展趋势。答：a、不断拓展检测范围，努力提高检测精度和可靠性；b、传感器逐渐向集成化、组合式、数字化方向发展；c、重视非接触式检测技术研究；d、检测系统智能化。4说明频率域分析能解决的问题。答:频域描述反映信号的频率组成及幅值、相位关系。为了解决不同的问题，往往需要掌握信号的不同方面的特征，因而可采用不同的信号描述方式。例如，评定机器振动烈度，需要振动速度的均方根值作为判据，而在寻找振动源头时则需要掌握振动信号的频率分量，需要采用频域描述。项目一1设想一个方案使用光电接近开关检测转速。答：在转轴上粘接一个小面积的反光板，试验光电接近开关的敏感距离，安放光电接近开关，这样，转轴每转一圈，光电开关输出一个脉冲，利用计数器表头，或者人工计数，计量转动圈数的时间，利用转速公式获得转速。2使用数显表配合接近开关，设计一个方案，检测传送带上的输运物料的个数。答：在传送带边上设计一个接近开关，并测试其对物料的敏感距离，然后将其信号线按照实训任务中的方法连接，即可在数显表上显示来料个数。3上网查找一个接近开关的生产厂家，并介绍其生产接近开关的型号和应用场合。答：，上海巨马。，无锡光洋。电感型：APS电容型：CS系列检出部位：上面、嵌面、侧面等检出响应频率：最高5kHz输出形式：直流电压/开关输出型、2线式直流开关输出型、NPN/PNP、直流开关输出型接近开关材料：金属、树脂形状：圆柱形、方形、沟槽形、贯通形检测部位为陶瓷型：耐磨损、耐飞溅检测部位为树脂型：可防水项目二1.从网上查找生产电阻尺的生产厂家，并综合各厂家的技术优势。答：美国BEIDUNCAN公司超精密度导电塑料基片以及银钯合金电刷组装而成的直线位移传感器（俗称电子尺，电阻尺）,量程75-1000mm,线形度达到0.05%,重复精度0.013mm,寿命一亿次,分辨率无穷小,适用于汽车,工程机械,宇宙装置、导弹、飞机雷达天线的伺服系统。广州高精密电子尺直线位移传感器高精密电子尺，有效行程5mm～100mm，两端均有2mm缓冲行程，精度1%～0.3%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合；顶推杆无需安装，无需对中，顶推角90±3°，允许顶推极限运动速度为3m/s。相比而言，BEIDUNCAN厂家生产的电阻尺（电子尺）更关注影响电子尺精度和稳定性的关键性因素，广州高精密电子尺给出一些性能指标，但这些保证性能指标的关键因素却很少涉及。2.请设计一套光栅尺的检查规程，以保证光栅尺可以正常使用。答：在外形没有磕碰伤的情况下，将光栅尺尺体连接至专用数显表中，缓慢移动光栅尺的动尺部分，观察光栅尺数值变化的连续性，如果连续性很好，则说明光栅尺内部栅体均匀性很好，没有损伤。然后利用挡块定位，来回移动几次，观察光栅尺读数的稳定性。将光栅尺安装基准面固定，在光栅尺动尺上安放一个磁力表座，利用千分表在基准面上移动，观察千分表的变化是否在一个规定范围内，此种操作可保证光栅尺的形位精度。3.根据超声波传感器的实训过程，请设计超声波传感器的使用说明书。答：使用说明书应包括超声波传感器的简单自检，安装和接线方法，如何测试是否正常工作等等。项目三1.请设想一下如果将位移传感器作为检测物体表面粗糙度的仪器，...
