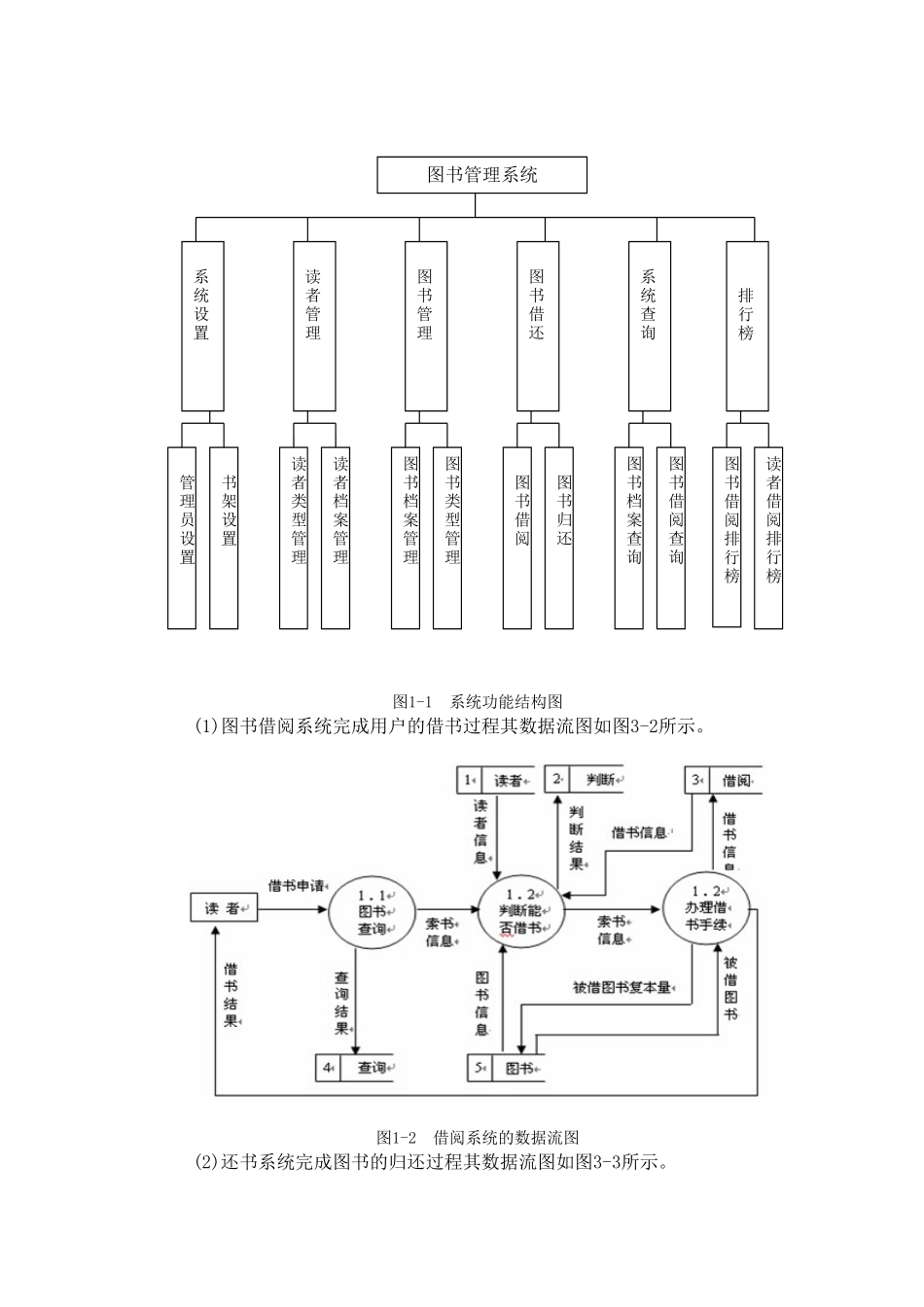

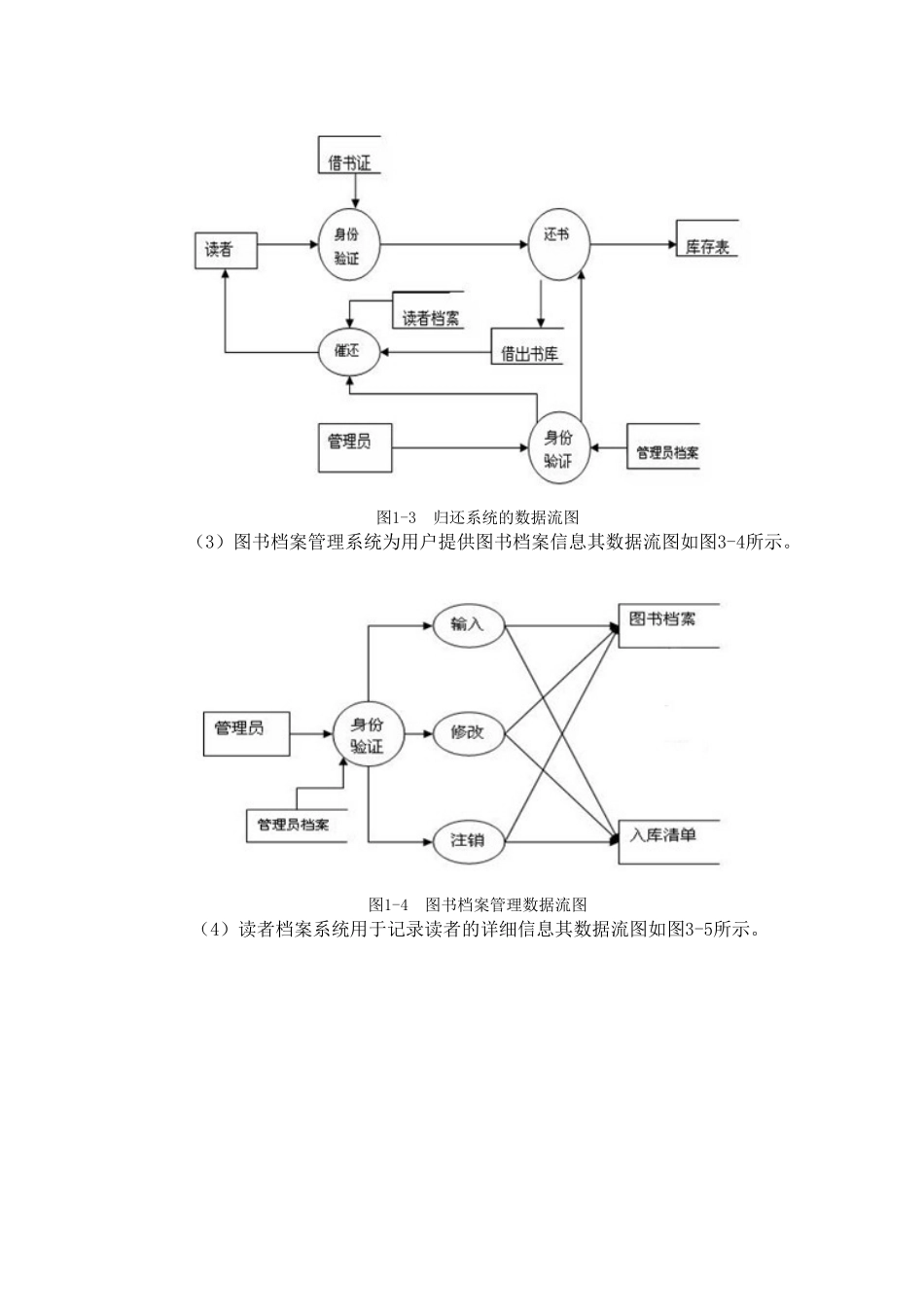

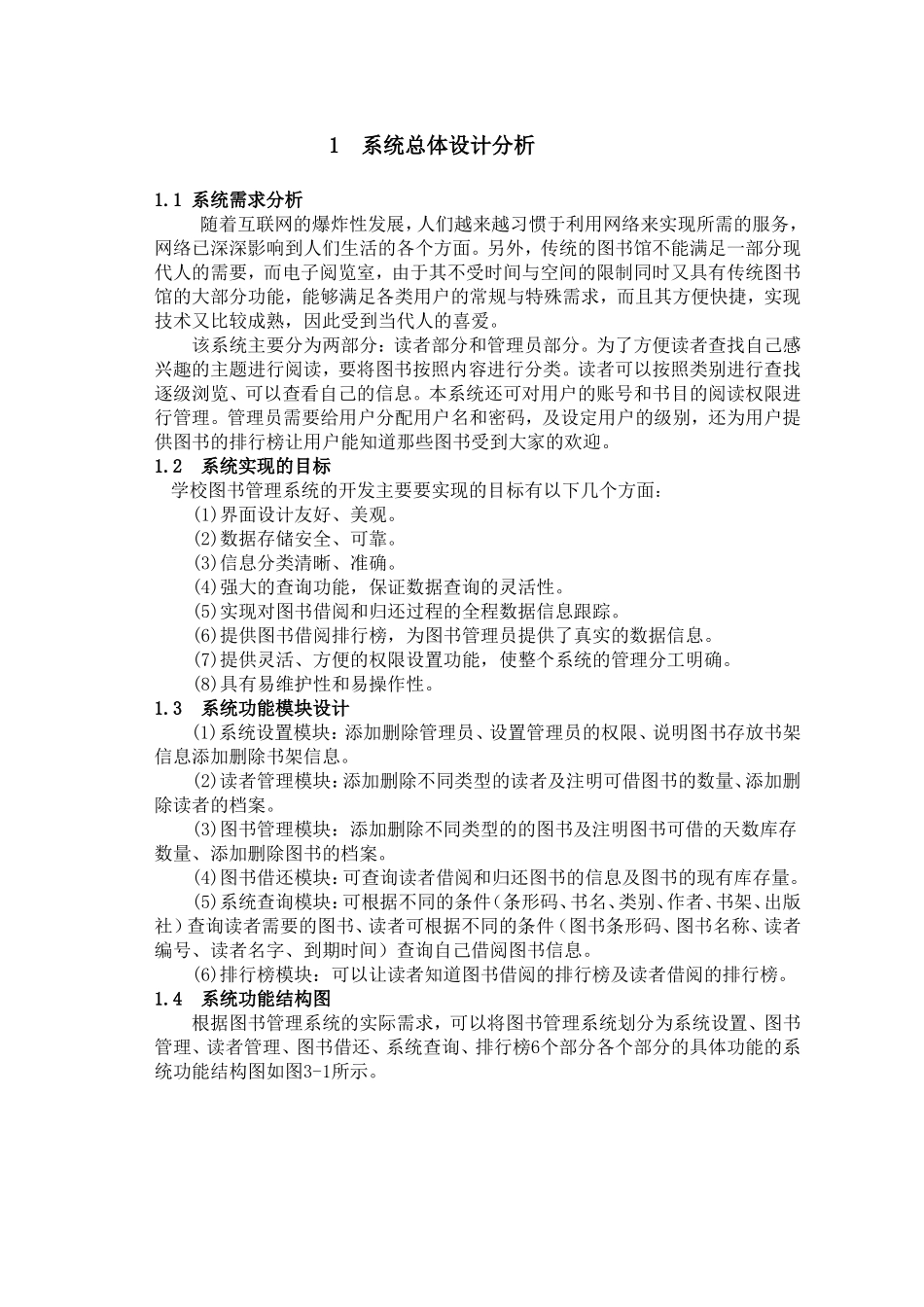

1系统总体设计分析1.1系统需求分析随着互联网的爆炸性发展,人们越来越习惯于利用网络来实现所需的服务,网络已深深影响到人们生活的各个方面。另外,传统的图书馆不能满足一部分现代人的需要,而电子阅览室,由于其不受时间与空间的限制同时又具有传统图书馆的大部分功能,能够满足各类用户的常规与特殊需求,而且其方便快捷,实现技术又比较成熟,因此受到当代人的喜爱。该系统主要分为两部分:读者部分和管理员部分。为了方便读者查找自己感兴趣的主题进行阅读,要将图书按照内容进行分类。读者可以按照类别进行查找逐级浏览、可以查看自己的信息。本系统还可对用户的账号和书目的阅读权限进行管理。管理员需要给用户分配用户名和密码,及设定用户的级别,还为用户提供图书的排行榜让用户能知道那些图书受到大家的欢迎。1.2系统实现的目标学校图书管理系统的开发主要要实现的目标有以下几个方面:(1)界面设计友好、美观。(2)数据存储安全、可靠。(3)信息分类清晰、准确。(4)强大的查询功能,保证数据查询的灵活性。(5)实现对图书借阅和归还过程的全程数据信息跟踪。(6)提供图书借阅排行榜,为图书管理员提供了真实的数据信息。(7)提供灵活、方便的权限设置功能,使整个系统的管理分工明确。(8)具有易维护性和易操作性。1.3系统功能模块设计(1)系统设置模块:添加删除管理员、设置管理员的权限、说明图书存放书架信息添加删除书架信息。(2)读者管理模块:添加删除不同类型的读者及注明可借图书的数量、添加删除读者的档案。(3)图书管理模块:添加删除不同类型的的图书及注明图书可借的天数库存数量、添加删除图书的档案。(4)图书借还模块:可查询读者借阅和归还图书的信息及图书的现有库存量。(5)系统查询模块:可根据不同的条件(条形码、书名、类别、作者、书架、出版社)查询读者需要的图书、读者可根据不同的条件(图书条形码、图书名称、读者编号、读者名字、到期时间)查询自己借阅图书信息。(6)排行榜模块:可以让读者知道图书借阅的排行榜及读者借阅的排行榜。1.4系统功能结构图根据图书管理系统的实际需求,可以将图书管理系统划分为系统设置、图书管理、读者管理、图书借还、系统查询、排行榜6个部分各个部分的具体功能的系统功能结构图如图3-1所示。图1-1系统功能结构图(1)图书借阅系统完成用户的借书过程其数据流图如图3-2所示。图1-2借阅系统的数据流图(2)还书系统完成图书的归还过程其数据流图如图3-3所示。图书管理系统系统设置管理员设置书架设置读者管理排行榜图书管理图书借还系统查询读者类型管理图书借阅排行榜读者借阅排行榜图书借阅查询图书档案查询图书归还图书借阅图书档案管理图书类型管理读者档案管理图1-3归还系统的数据流图(3)图书档案管理系统为用户提供图书档案信息其数据流图如图3-4所示。图1-4图书档案管理数据流图(4)读者档案系统用于记录读者的详细信息其数据流图如图3-5所示。图1-5读者档案管理数据流图1.5系统流程图图书管理系统的流程是用户先输入自己的帐号密码及系统显示的验证码进入系统如有一项不符合则不能进入系统,成功登陆系统后系统根剧登陆的帐号信息从数据库中的数据进行对比判断是读者还是管理员,如果是读者则能进行信息查询,及修改自己的相关信息,查询到自己所需要的图书就能通过管理员进行借阅图书、归还图书也是通过管理员完成的。如果不是读者而是管理员,那管理员可以进行相关信息的查询、添加删除图书及读者的所有信息、设置相应的权限、为图书更新排行榜的信息、以及完成读者的图书借阅与归还。图书管理系统的系统流程图如图3-6所示。图3-6图书管理系统的流程图2数据总体结构设计2.1数据库概念结构设计数据库概念结构设计是在需求分析的基础上,设计出能够满足用户需求的各种实体,以及它们之间的关系,为后面的逻辑结构设计打下基础。这个阶段不用考虑所采用的数据库管理系统、操作系统类型、机器类型等问题。这阶段可用的工具很多。用的最多的是E-R图(Entity-Relation,实体-关系图),另外还有许多计算机辅助工具(ComputerAidedSoftwareEngineering,CASE)可以帮助进行设计。本系统采用了E-R图的方法进行数据库...
