某中学办公楼、图书馆安装工程施工方案

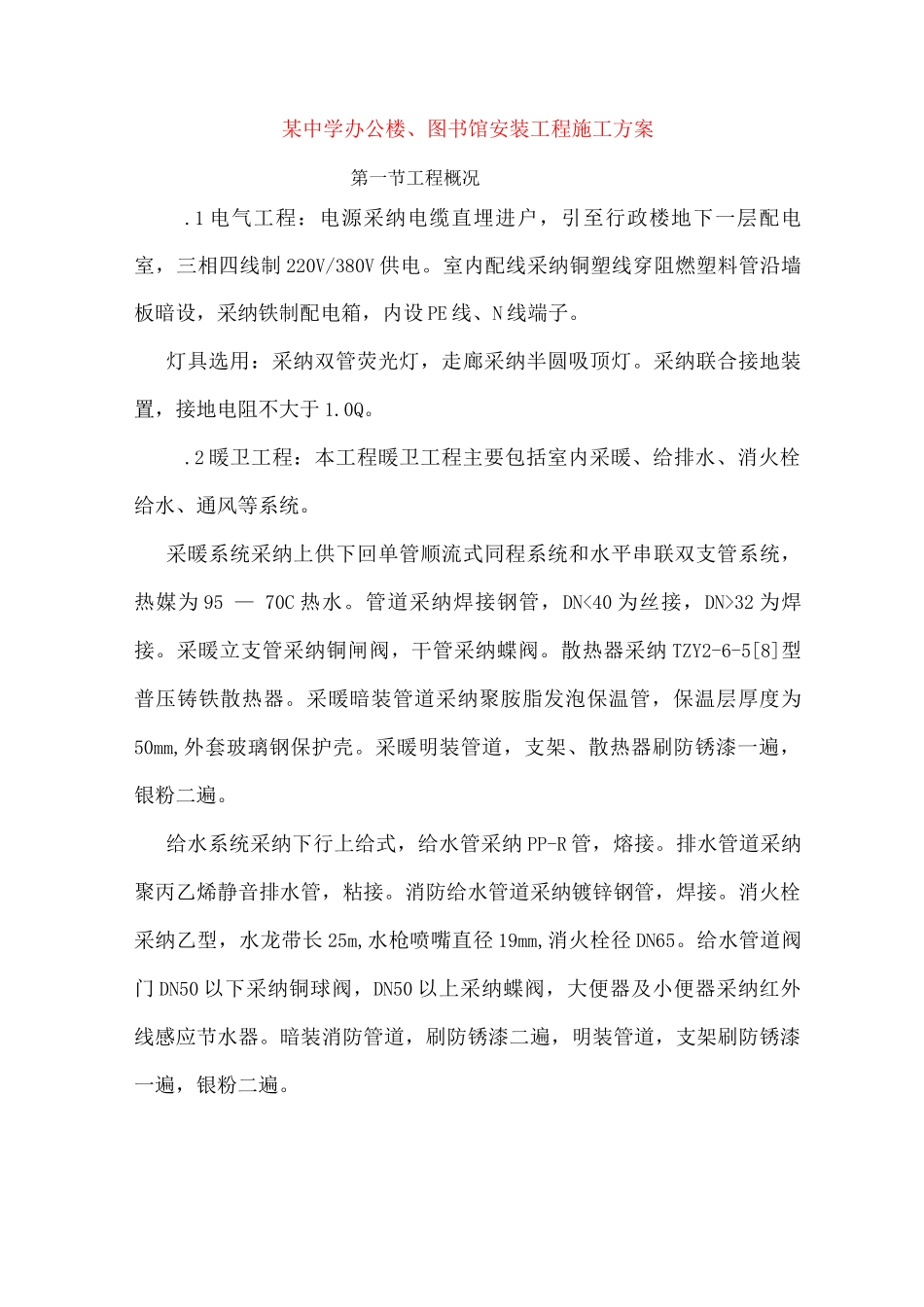

某中学办公楼、图书馆安装工程施工方案第一节工程概况.1 电气工程：电源采纳电缆直埋进户，引至行政楼地下一层配电室，三相四线制 220V/380V 供电。室内配线采纳铜塑线穿阻燃塑料管沿墙板暗设，采纳铁制配电箱，内设 PE 线、N 线端子。灯具选用：采纳双管荧光灯，走廊采纳半圆吸顶灯。采纳联合接地装置，接地电阻不大于 1.0Q。.2 暖卫工程：本工程暖卫工程主要包括室内采暖、给排水、消火栓给水、通风等系统。采暖系统采纳上供下回单管顺流式同程系统和水平串联双支管系统，热媒为 95 — 70C 热水。管道采纳焊接钢管，DN<40 为丝接，DN>32 为焊接。采暖立支管采纳铜闸阀，干管采纳蝶阀。散热器采纳 TZY2-6-5[8]型普压铸铁散热器。采暖暗装管道采纳聚胺脂发泡保温管，保温层厚度为50mm,外套玻璃钢保护壳。采暖明装管道，支架、散热器刷防锈漆一遍，银粉二遍。给水系统采纳下行上给式，给水管采纳 PP-R 管，熔接。排水管道采纳聚丙乙烯静音排水管，粘接。消防给水管道采纳镀锌钢管，焊接。消火栓采纳乙型，水龙带长 25m,水枪喷嘴直径 19mm,消火栓径 DN65。给水管道阀门 DN50 以下采纳铜球阀，DN50 以上采纳蝶阀，大便器及小便器采纳红外线感应节水器。暗装消防管道，刷防锈漆二遍，明装管道，支架刷防锈漆一遍，银粉二遍。第二节施工组织机构（见图）图 25-1 水电施工组织结构图第三节施工准备.1 施工前组织工程技术人员仔细批阅施工图纸，领悟设计意图，做好图纸会审工作。.2 组织有关人员进行现场调查，掌握现场的实际情况，进行合理施工布署。.3 根据现场情况，选择暂设地点和材料堆放场地。.4 做好施工所需材料、施工机具及人员进场工作。.5 做好施工人员进场前的安全技术交底工作。第四节施工方案及施工方法1 施工方案：根据工程特点及土建进度情况适当合理地调动人力、物力，灵活调整施工程序。本工程按以下工序组织施工：(1) 基础施工：电气工程进行接地装置安装工作，水暖工程进行预埋预留穿越基础的管道孔洞工作。(2) 主体施工：配合土建进行电气线管盒和箱体暗设，防雷引下线施工及暖卫预溜管道洞孔工作。(3) 抹灰工程完毕后，进行穿线、散热器、排水管道、给水管道、消防管道安装工作。(4) 涂料粉刷完毕后，进行配电箱、灯具、开关、插座、卫生洁具安装工作。(5)屋面避雷带在室外装饰工程完毕后进行敷设。.2 水、电分部工程主要项目施工方法(1) 电气工程1)本工程配合土建主体施工工程量较大，合理安...
