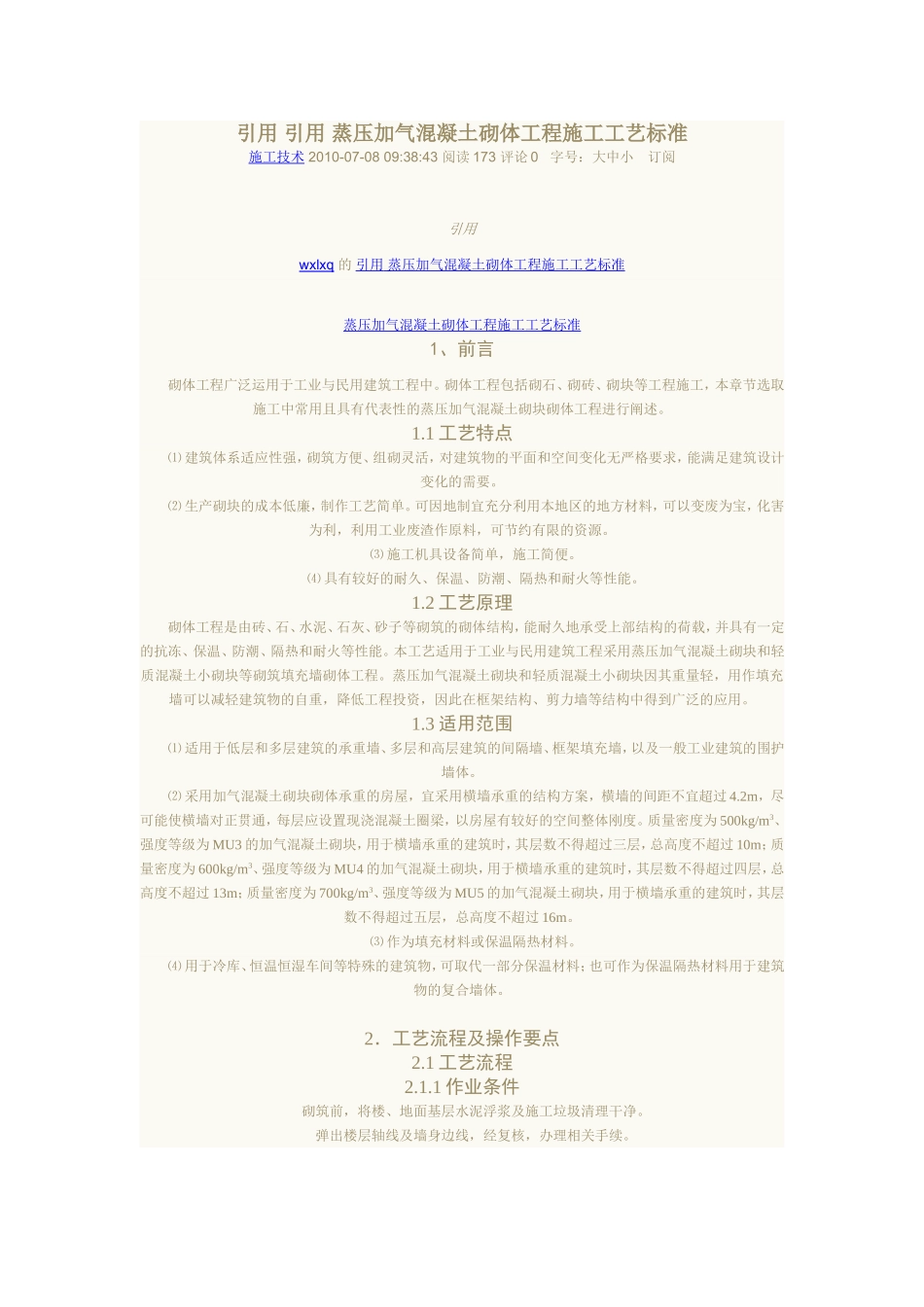

引用引用蒸压加气混凝土砌体工程施工工艺标准施工技术2010-07-0809:38:43阅读173评论0字号：大中小订阅引用wxlxq的引用蒸压加气混凝土砌体工程施工工艺标准蒸压加气混凝土砌体工程施工工艺标准1、前言砌体工程广泛运用于工业与民用建筑工程中。砌体工程包括砌石、砌砖、砌块等工程施工，本章节选取施工中常用且具有代表性的蒸压加气混凝土砌块砌体工程进行阐述。1.1工艺特点⑴建筑体系适应性强，砌筑方便、组砌灵活，对建筑物的平面和空间变化无严格要求，能满足建筑设计变化的需要。⑵生产砌块的成本低廉，制作工艺简单。可因地制宜充分利用本地区的地方材料，可以变废为宝，化害为利，利用工业废渣作原料，可节约有限的资源。⑶施工机具设备简单，施工简便。⑷具有较好的耐久、保温、防潮、隔热和耐火等性能。1.2工艺原理砌体工程是由砖、石、水泥、石灰、砂子等砌筑的砌体结构，能耐久地承受上部结构的荷载，并具有一定的抗冻、保温、防潮、隔热和耐火等性能。本工艺适用于工业与民用建筑工程采用蒸压加气混凝土砌块和轻质混凝土小砌块等砌筑填充墙砌体工程。蒸压加气混凝土砌块和轻质混凝土小砌块因其重量轻，用作填充墙可以减轻建筑物的自重，降低工程投资，因此在框架结构、剪力墙等结构中得到广泛的应用。1.3适用范围⑴适用于低层和多层建筑的承重墙、多层和高层建筑的间隔墙、框架填充墙，以及一般工业建筑的围护墙体。⑵采用加气混凝土砌块砌体承重的房屋，宜采用横墙承重的结构方案，横墙的间距不宜超过4.2m，尽可能使横墙对正贯通，每层应设置现浇混凝土圈梁，以房屋有较好的空间整体刚度。质量密度为500kg/m3、强度等级为MU3的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过三层，总高度不超过10m；质量密度为600kg/m3、强度等级为MU4的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过四层，总高度不超过13m；质量密度为700kg/m3、强度等级为MU5的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过五层，总高度不超过16m。⑶作为填充材料或保温隔热材料。⑷用于冷库、恒温恒湿车间等特殊的建筑物，可取代一部分保温材料；也可作为保温隔热材料用于建筑物的复合墙体。2．工艺流程及操作要点2.1工艺流程2.1.1作业条件砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干净。弹出楼层轴线及墙身边线，经复核，办理相关手续。根据标高控制线及窗台、窗顶标高，预排出砖砌块的皮数线，皮数线可划在框架柱上，并标明拉结筋、圈梁、过梁、墙梁的尺寸、标高，皮数线经技术质检部门复核，办理相关手续。根据最下面第一匹砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎砖找平，更不允许采用两侧砌砖，中间填芯找平。构造柱钢筋绑扎，隐检验收完毕。砌筑砂浆配合比经有资质的试验部门试配确定，有书面配合比试配单。在施工现场根据砌体方量准备好取样砂浆试模。做好水电管线的预留预埋工作。2.1.2工艺流程图办理验收记录留置试块不合格不合格不合格合格合格合格合格验线记录不合格合格基层验收、墙体弹线复验见证取样、拌制（混凝土）砂浆复试砌筑坎台、排块撂底检查立杆挂线、砌墙构造柱、拉筋、浇筑混凝土检查7d塞缝、收尾验收、养护并转入下一循环加气混凝土砌块填充墙砌体施工工艺流程图2.2操作要点2.2.1技术准备(1)砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。(2)已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的标高正确。(3)使用经过校验合格的监测和测量工具。(4)施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底和作业指导书等技术性文件。(5)制定该分项工程的质量目标、检查验收制度等保证工程质量的措施。(6)由具有相应资质的试验室出具完整的砌筑砂浆配合比试验报告。2.2.2材料要求蒸压加气混凝土砌块一般规格的公称尺寸有两个系列，单位为mm：a．长度：600。高度：200，250，300。宽度：75，100，125，150，175，200，250……（以25递增）。b．...
