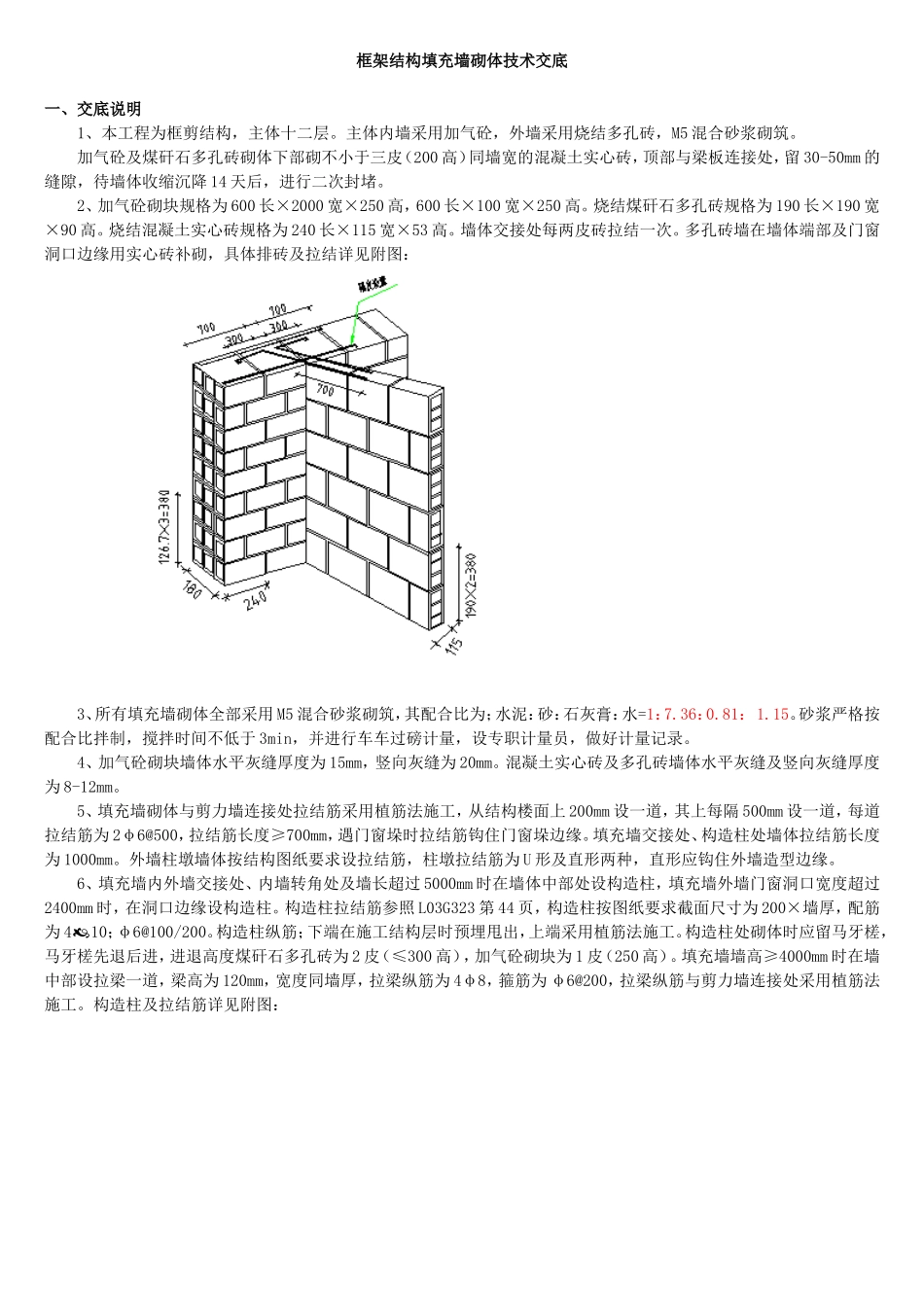

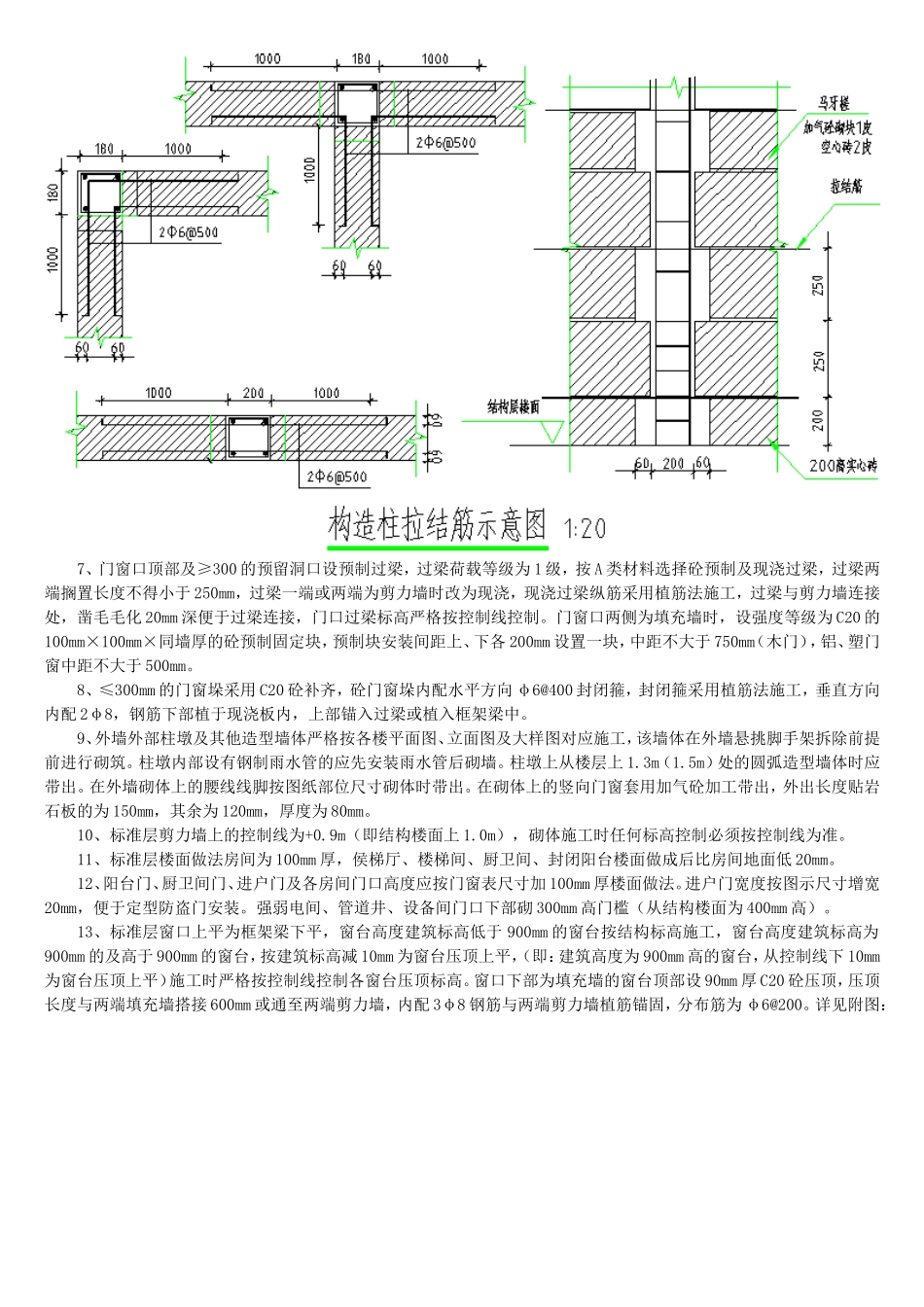

框架结构填充墙砌体技术交底一、交底说明1、本工程为框剪结构，主体十二层。主体内墙采用加气砼，外墙采用烧结多孔砖，M5混合砂浆砌筑。加气砼及煤矸石多孔砖砌体下部砌不小于三皮（200高）同墙宽的混凝土实心砖，顶部与梁板连接处，留30-50mm的缝隙，待墙体收缩沉降14天后，进行二次封堵。2、加气砼砌块规格为600长×2000宽×250高，600长×100宽×250高。烧结煤矸石多孔砖规格为190长×190宽×90高。烧结混凝土实心砖规格为240长×115宽×53高。墙体交接处每两皮砖拉结一次。多孔砖墙在墙体端部及门窗洞口边缘用实心砖补砌，具体排砖及拉结详见附图：3、所有填充墙砌体全部采用M5混合砂浆砌筑，其配合比为；水泥：砂：石灰膏：水=1：7.36：0.81：1.15。砂浆严格按配合比拌制，搅拌时间不低于3min，并进行车车过磅计量，设专职计量员，做好计量记录。4、加气砼砌块墙体水平灰缝厚度为15mm，竖向灰缝为20mm。混凝土实心砖及多孔砖墙体水平灰缝及竖向灰缝厚度为8-12mm。5、填充墙砌体与剪力墙连接处拉结筋采用植筋法施工，从结构楼面上200mm设一道，其上每隔500mm设一道，每道拉结筋为2φ6@500，拉结筋长度≥700mm，遇门窗垛时拉结筋钩住门窗垛边缘。填充墙交接处、构造柱处墙体拉结筋长度为1000mm。外墙柱墩墙体按结构图纸要求设拉结筋，柱墩拉结筋为U形及直形两种，直形应钩住外墙造型边缘。6、填充墙内外墙交接处、内墙转角处及墙长超过5000mm时在墙体中部处设构造柱，填充墙外墙门窗洞口宽度超过2400mm时，在洞口边缘设构造柱。构造柱拉结筋参照L03G323第44页，构造柱按图纸要求截面尺寸为200×墙厚，配筋为410；φ6@100/200。构造柱纵筋；下端在施工结构层时预埋甩出，上端采用植筋法施工。构造柱处砌体时应留马牙槎，马牙槎先退后进，进退高度煤矸石多孔砖为2皮（≤300高），加气砼砌块为1皮（250高）。填充墙墙高≥4000mm时在墙中部设拉梁一道，梁高为120mm，宽度同墙厚，拉梁纵筋为4φ8，箍筋为φ6@200，拉梁纵筋与剪力墙连接处采用植筋法施工。构造柱及拉结筋详见附图：7、门窗口顶部及≥300的预留洞口设预制过梁，过梁荷载等级为1级，按A类材料选择砼预制及现浇过梁，过梁两端搁置长度不得小于250mm，过梁一端或两端为剪力墙时改为现浇，现浇过梁纵筋采用植筋法施工，过梁与剪力墙连接处，凿毛毛化20mm深便于过梁连接，门口过梁标高严格按控制线控制。门窗口两侧为填充墙时，设强度等级为C20的100mm×100mm×同墙厚的砼预制固定块，预制块安装间距上、下各200mm设置一块，中距不大于750mm（木门），铝、塑门窗中距不大于500mm。8、≤300mm的门窗垛采用C20砼补齐，砼门窗垛内配水平方向φ6@400封闭箍，封闭箍采用植筋法施工，垂直方向内配2φ8，钢筋下部植于现浇板内，上部锚入过梁或植入框架梁中。9、外墙外部柱墩及其他造型墙体严格按各楼平面图、立面图及大样图对应施工，该墙体在外墙悬挑脚手架拆除前提前进行砌筑。柱墩内部设有钢制雨水管的应先安装雨水管后砌墙。柱墩上从楼层上1.3m（1.5m）处的圆弧造型墙体时应带出。在外墙砌体上的腰线线脚按图纸部位尺寸砌体时带出。在砌体上的竖向门窗套用加气砼加工带出，外出长度贴岩石板的为150mm，其余为120mm，厚度为80mm。10、标准层剪力墙上的控制线为+0.9m（即结构楼面上1.0m），砌体施工时任何标高控制必须按控制线为准。11、标准层楼面做法房间为100mm厚，侯梯厅、楼梯间、厨卫间、封闭阳台楼面做成后比房间地面低20mm。12、阳台门、厨卫间门、进户门及各房间门口高度应按门窗表尺寸加100mm厚楼面做法。进户门宽度按图示尺寸增宽20mm，便于定型防盗门安装。强弱电间、管道井、设备间门口下部砌300mm高门槛（从结构楼面为400mm高）。13、标准层窗口上平为框架梁下平，窗台高度建筑标高低于900mm的窗台按结构标高施工，窗台高度建筑标高为900mm的及高于900mm的窗台，按建筑标高减10mm为窗台压顶上平，（即：建筑高度为900mm高的窗台，从控制线下10mm为窗台压顶上平）施工时严格按控制线控制各窗台压顶标高。窗口下部为填充墙的窗台顶部设90mm厚C20砼压顶，压顶长度与两端填充墙搭接600mm或通至两端剪力墙，内配3φ8钢...
