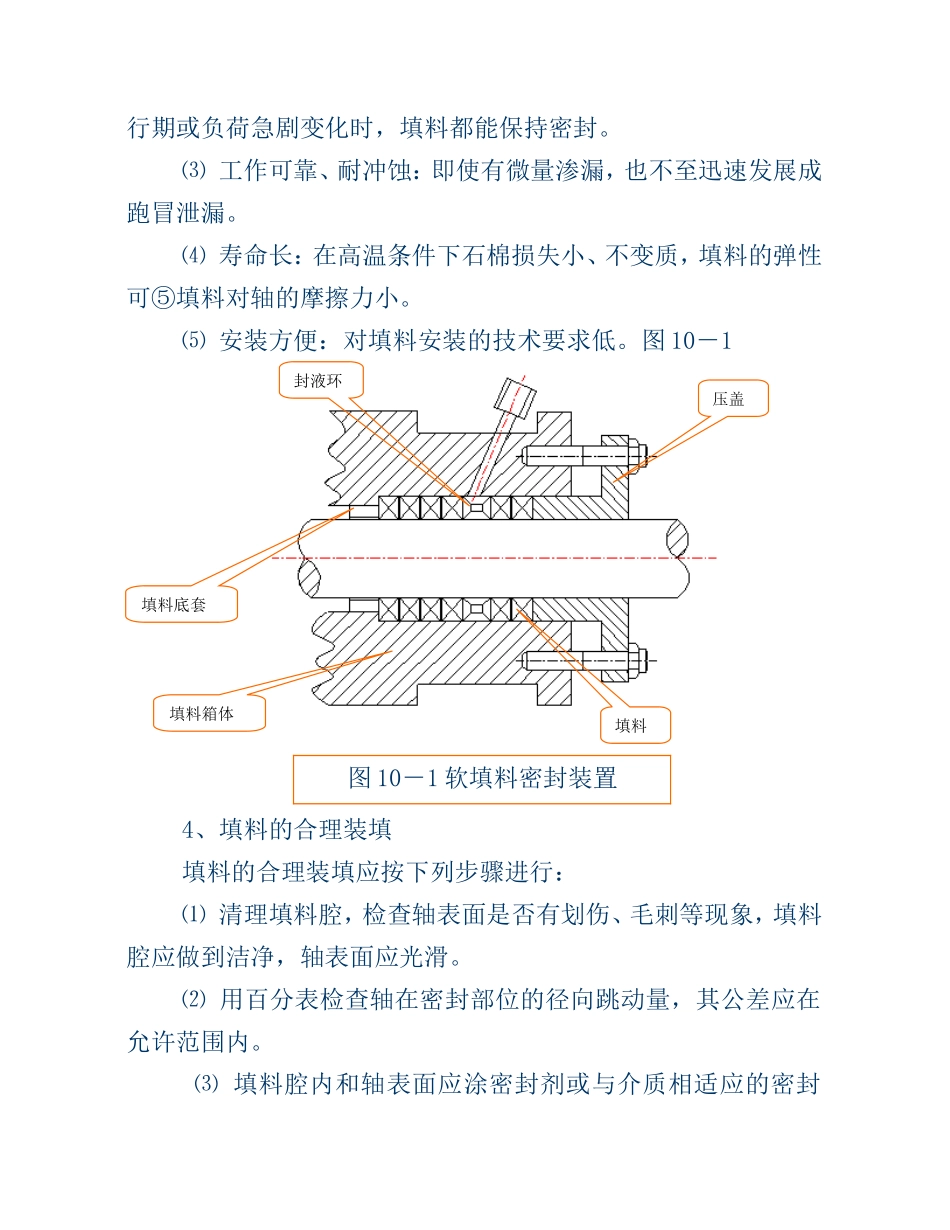

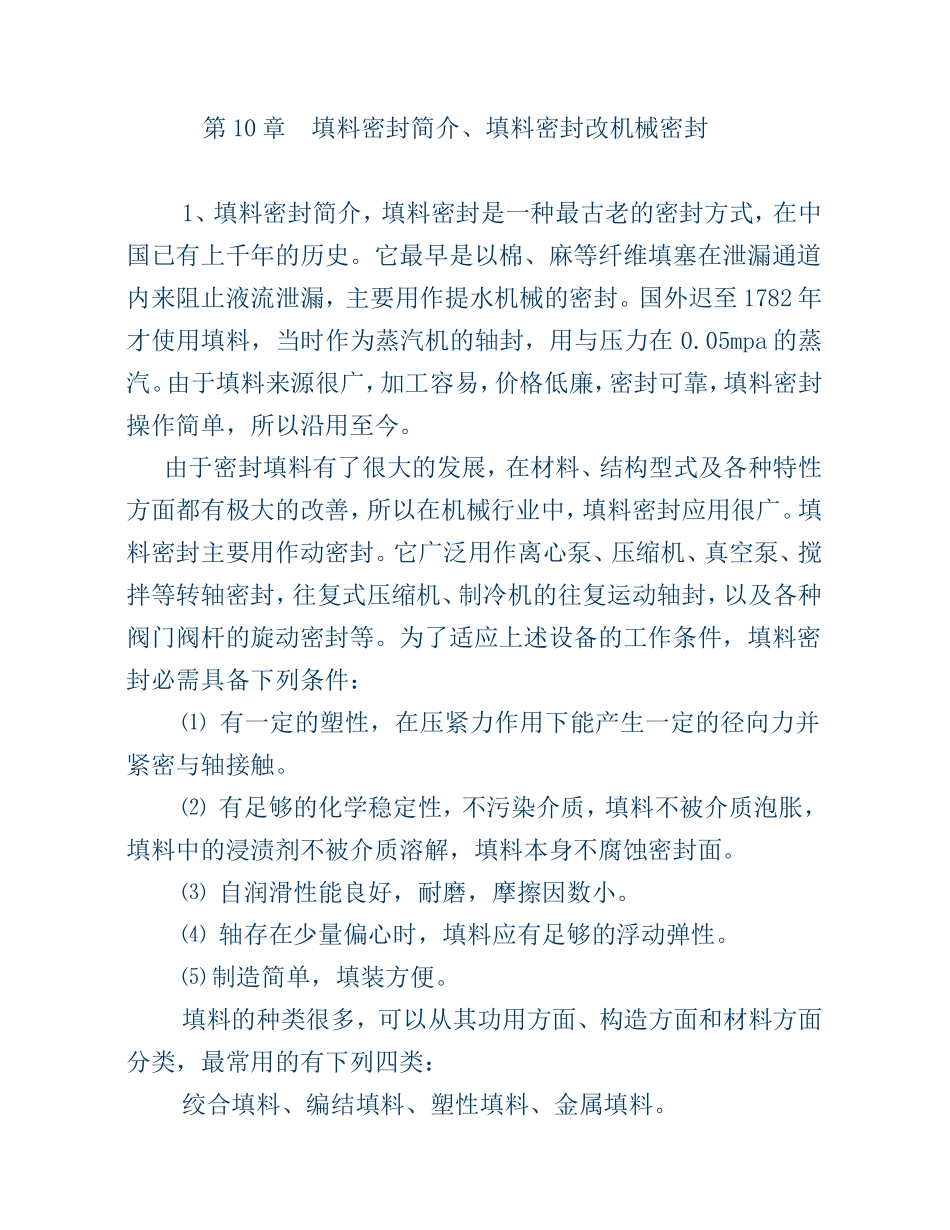

第10章填料密封简介、填料密封改机械密封1、填料密封简介，填料密封是一种最古老的密封方式，在中国已有上千年的历史。它最早是以棉、麻等纤维填塞在泄漏通道内来阻止液流泄漏，主要用作提水机械的密封。国外迟至1782年才使用填料，当时作为蒸汽机的轴封，用与压力在0.05mpa的蒸汽。由于填料来源很广，加工容易，价格低廉，密封可靠，填料密封操作简单，所以沿用至今。由于密封填料有了很大的发展，在材料、结构型式及各种特性方面都有极大的改善，所以在机械行业中，填料密封应用很广。填料密封主要用作动密封。它广泛用作离心泵、压缩机、真空泵、搅拌等转轴密封，往复式压缩机、制冷机的往复运动轴封，以及各种阀门阀杆的旋动密封等。为了适应上述设备的工作条件，填料密封必需具备下列条件：⑴有一定的塑性，在压紧力作用下能产生一定的径向力并紧密与轴接触。⑵有足够的化学稳定性，不污染介质，填料不被介质泡胀，填料中的浸渍剂不被介质溶解，填料本身不腐蚀密封面。⑶自润滑性能良好，耐磨，摩擦因数小。⑷轴存在少量偏心时，填料应有足够的浮动弹性。⑸制造简单，填装方便。填料的种类很多，可以从其功用方面、构造方面和材料方面分类，最常用的有下列四类：绞合填料、编结填料、塑性填料、金属填料。2、填料密封的机理填料装入填料腔以后，经压盖对它作轴向压缩当轴与填料有相对运动时，由于填料的塑性，使它产生径向力，并与轴紧密接触。与此同时，填料中浸渍的润滑剂被挤出，在接触面之间形成油膜。由于接触状态并不是特别均匀的，接触部位便出现“边界润滑”状态，称为“轴承效应”；而未接触的凹部形成小油槽，有较厚的油膜，接触部位与非接触部位组成一道不规则的迷宫，起阻止液流泄漏的作用，此称“迷宫效应”。这就是填料密封的机理。显然，良好的密封在于维持“轴承效应”和“迷宫效应”。也就是说，要保持良好的润滑和适当的压紧。若润滑不良，或压得过紧都会使油膜中断，造成填料与轴之间出现干摩擦，最后导致烧轴和出现严重磨损。为此，需要经常对填料的压紧程度进行调整，以便填料中的润滑剂在运行一段时间流失之后，再挤出一些润滑剂，同时补偿填料因体积变化所造成的压紧力松弛。显然，这样经常挤压填料，最终将使浸渍剂枯竭，所以定期更换填料是必要的。此外，为了维持液膜和带走摩擦热，有意让填料处有少量泄漏也是必要的。3、填料密封的种类、要求及其使用条件密封填料的分类，填料按物理特性可分为弹塑性接触动密封填料和非弹性接触动密封填料两大类，各类按结构又分若干种。对填料密封的要求：⑴耐腐蚀：填料要与介质直接接触，填料的接触部位不产生点蚀和腐蚀。⑵密封性好：在介质压力作用下不得有泄漏，不论在正常运行期或负荷急剧变化时，填料都能保持密封。⑶工作可靠、耐冲蚀：即使有微量渗漏，也不至迅速发展成跑冒泄漏。⑷寿命长：在高温条件下石棉损失小、不变质，填料的弹性可⑤填料对轴的摩擦力小。⑸安装方便：对填料安装的技术要求低。图10－14、填料的合理装填填料的合理装填应按下列步骤进行：⑴清理填料腔，检查轴表面是否有划伤、毛刺等现象，填料腔应做到洁净，轴表面应光滑。⑵用百分表检查轴在密封部位的径向跳动量，其公差应在允许范围内。⑶填料腔内和轴表面应涂密封剂或与介质相适应的密封填料底套填料箱体填料封液环压盖图10－1软填料密封装置剂。⑷对成卷包装的填料，使用时应先取一根与轴径同尺寸的木棒，将填料缠绕在其上，再用刀切断，切口最好呈45度斜面，对切断后的每一节填料，不应让它松散，更不应将它拉直，而应取与填料同宽度的纸带把每节填料呈圆圈形包扎好，置于洁净处。⑸装填时应一圈一圈装填，不得同时装填几圈。方法是取一圈填料，将纸带撕去，涂以润滑剂，再用双手各持填料接口的一端，沿轴向拉开，使之呈螺旋形，再从切口处套入轴径，注意不得沿径向拉开，以免接口不齐。⑹取一只与填料腔同尺寸的木质两半轴套，合于轴上，将填料推入腔的深部，并用压盖对木轴套施加一定的压力，使填料得到预压缩。预压缩量约为5％～10％最大到20％再将轴转动一周，取出木轴套。⑺以同样的方法装填第二圈、第三圈。但应注意...
